Измерительный прибор 2883 Energy Master Методы регистрации и подключение
прибора
N

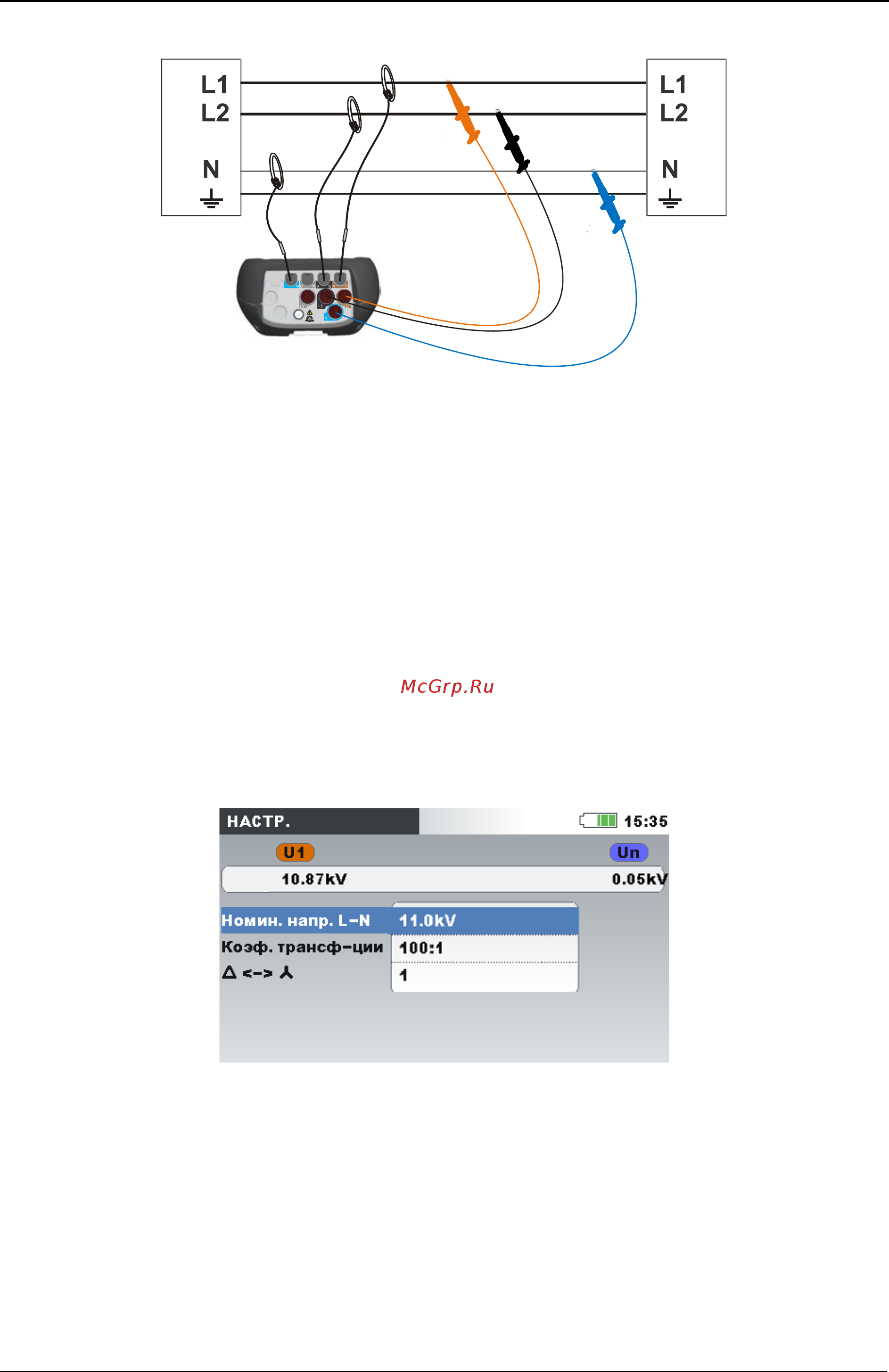

Рисунок 4.12: 2-фазная 4-проводная система
Примечание. В случае захвата событий неиспользуемые клеммы напряжения
рекомендуется подключить к клемме напряжения N.
4.2.2 Подключение к сети среднего или высокого напряжения
Для систем, в которых напряжение измеряется на вторичной обмотке трансфор-
матора напряжения (например, 11 кВ/110 В), в первую очередь необходимо вве-
сти коэффициент трансформации трансформатора напряжения. После этого для
обеспечения надлежащей точности измерения можно установить номинальное
напряжение. На приведенном ниже рисунке показана настройка для данного при-
мера. Более подробные сведения приводятся в 3.19.1.
Рисунок 4.13: Коэффициент трансформации трансформатора 11 кВ/110 кВ
(для примера)
Прибор следует подключить к сети в соответствии с рисунком ниже:
И
с
т
о
ч
н
и
к
Н
а
г
р
у
з
к
а
125
