Измерительный прибор 2883 Energy Master Введение
1 Введение
Energy Master - это портативный многофункциональный прибор, предназначенный
для анализа качества электрической энергии и измерения энергоэффективности.

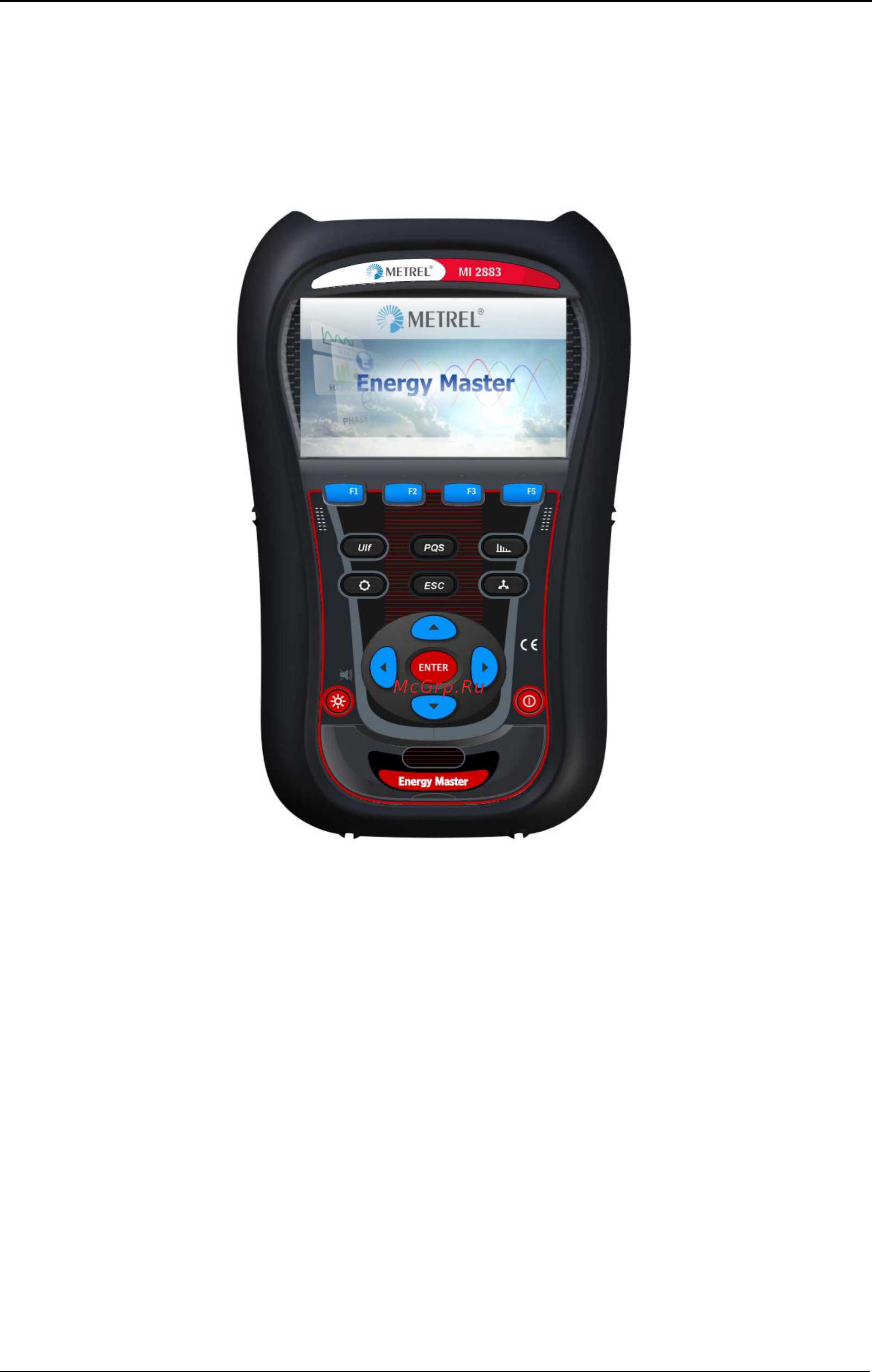

Рисунок 1.1: Измерительный прибор Energy Master
1.1 Основные особенности
• Полное соответствие стандарту качества электроэнергии МЭК 61000-4-30,
класс S.
• Простой и мощный регистратор с картой памяти microSD (поддерживаются
карты объемом до 32 Гб).
• 3 канала для измерения напряжения с широким диапазоном измерения: до
1000 В среднекв., CAT III / 1000 В, с поддержкой функций для систем сред-
него и высокого напряжения.
• Одновременная выборка напряжения и тока (7 каналов), 16-битное аналого-
цифровое преобразование для обеспечения точности измерения парамет-
ров электрической сети и минимизации погрешности фазового сдвига.
7
