Измерительный прибор 2883 Energy Master Эксплуатация прибора
Выход из окна подтверждения
без очистки сохраненных запи-
сей.
Перелистывание записей (следующая или предыдущая запись).
Возврат в подменю «RECORDERS» (РЕГИСТРАТОРЫ).
При нажатии кнопки
F1
VIEW(ПРЕДСТАВЛЕНИЕ) в меню «CHANNELS
SETUP» (НАСТРОЙКА КАНАЛОВ) будет отображаться экран «METER» (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР). Типичный экран показан на рисунке ниже.

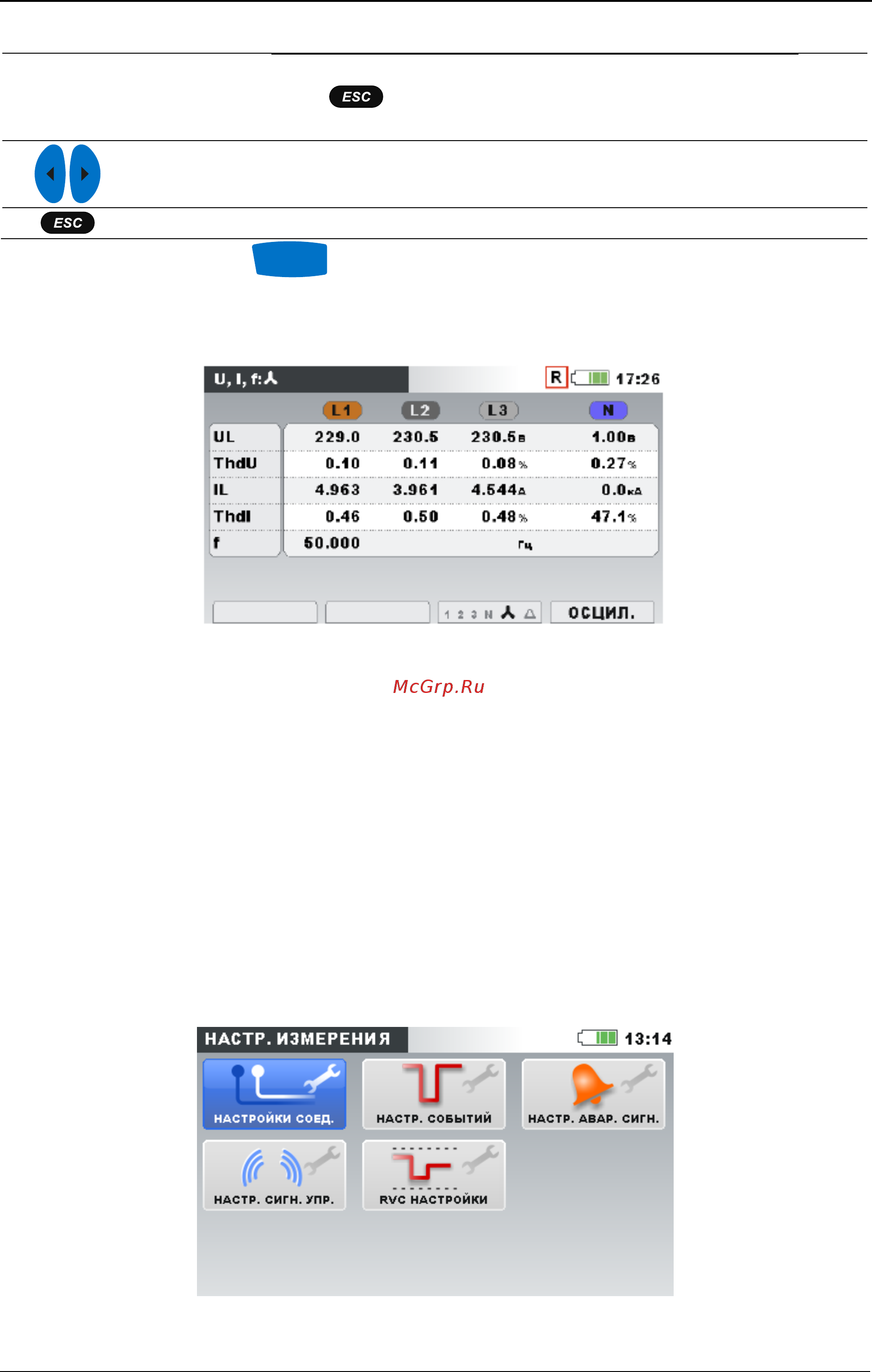

Рисунок 3.56: Экран прибора для измерения напряжения, тока и частоты (U, I, f)
в вызванной копии экрана записи
Примечание. Более подробная информация об операциях и методах просмотра
данных приводится в предыдущих разделах настоящего руководства.
Примечание. Снимок экрана с формой кривой (WAVEFORM SNAPSHOT) ав-
томатически создается при запуске регистратора общего назначения (GENERAL
RECORDER).
3.19 Подменю настроек измерений
В подменю «MEASUREMENT SETUP» (НАСТРОЙКА ИЗМЕРЕНИЙ) можно про-
сматривать, изменять и сохранять значения параметров измерений.
Рисунок 3.57: Подменю «MEASUREMENT SETUP» (НАСТРОЙКА ИЗМЕРЕНИЙ)
96
