Измерительный прибор 2883 Energy Master Эксплуатация прибора
ЛА)
Type (ТИП)
Указывает тип записи:
•
Snapshot (копия экрана).
Start (СТАРТ)
Время начала записи.
Size (РАЗ-
МЕР)
Размер записи в килобайтах (Кб).

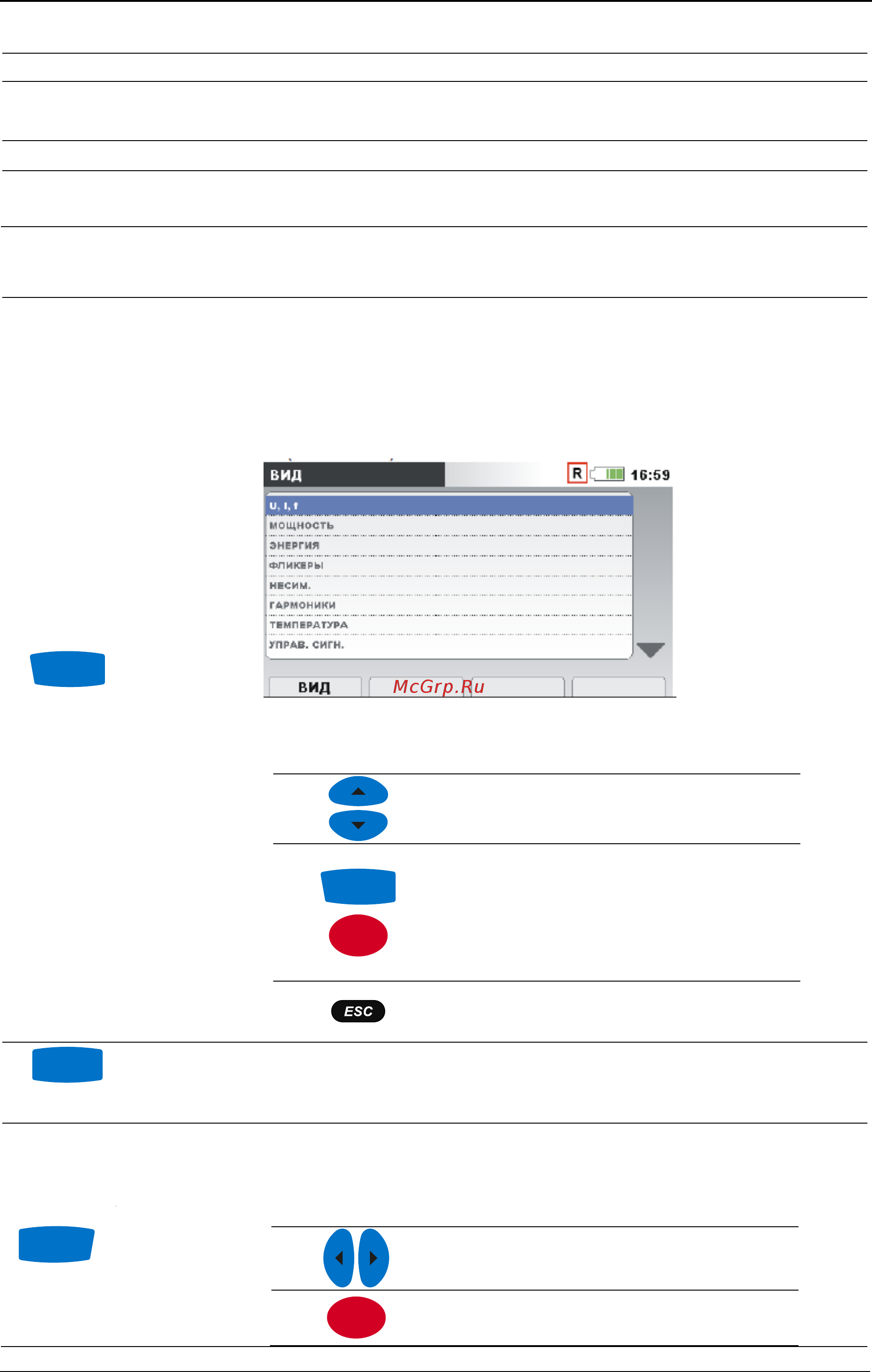

Таблица 3.71: Кнопки на экране титульного листа записи снимка
F1
VIEW
(ПРЕД-
СТАВ-
ЛЕНИЕ)
Переключение на экран меню «CHANNELS SETUP»
(НАСТРОЙКА КАНАЛОВ).
Конкретные группы сигналов можно наблюдать, нажи-
мая кнопку F1 (ПРОСМОТР).
Кнопки на экране меню «CHANNELS SETUP»
(НАСТРОЙКА КАНАЛОВ):
Выбор конкретной группы
сигналов.
F1
ENTER
Вход в меню конкретной
группы сигналов (представ-
ление METER (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР) или
SCOPE (ОСЦИЛЛОГРАФ)).
Выход в меню MEMORY LIST
(СПИСОК ПАМЯТИ).
F2
CLEAR
(УДА-
ЛИТЬ)
Очистка последней записи. Для очистки всей памяти
необходимо поочередно удалить все записи.
F4
CLR
ALL(ОЧ
ИС-
ТИТЬ)
Открывает окно подтверждения для очистки всех сохра-
ненных записей.
Кнопки в окне подтверждения:
Выбор «YES» (ДА) или «NO»
(НЕТ).
ENTER
Подтверждение выбора.
95
