Измерительный прибор 2883 Energy Master Эксплуатация прибора
Таблица 3.72: Описание опций настройки измерений
Connection setup
(Настройки соедине-
ния)
Настройка параметров подключения прибора.
Event setup (Настройки
событий)
Настройка параметров событий.
Alarm setup (Настройки
аварийных сигналов)
Настройка параметров аварийных сигналов.
Signalling setup
(Настройки сигналов
управл.)
Настройка параметров сигналов управления.
RVC setup (RVC
настройки)
Настройка параметров быстрых изменений напряже-
ния (RVC).
Таблица 3.73: Кнопки на экране подменю настройки измерений
Выбор опций из подменю «MEASUREMENT SETUP»
(НАСТРОЙКА ИЗМЕРЕНИЯ).
ENTER
Вход в выбранную опцию.
Возврат к экрану «MAIN MENU» (ГЛАВНОЕ МЕНЮ).
3.19.1 Настройка параметров подключения
Это меню предназначено для настройки параметров прибора, таких как номи-
нальное напряжение, частота и т. д. После установки всех параметров прибор
проверяет заданные параметры на предмет соответствия условиям на измери-
тельных входах. В случае несовместимости перед выходом из меню прибор отоб-
ражает предупреждение о необходимости проверки параметров измерения ( ).

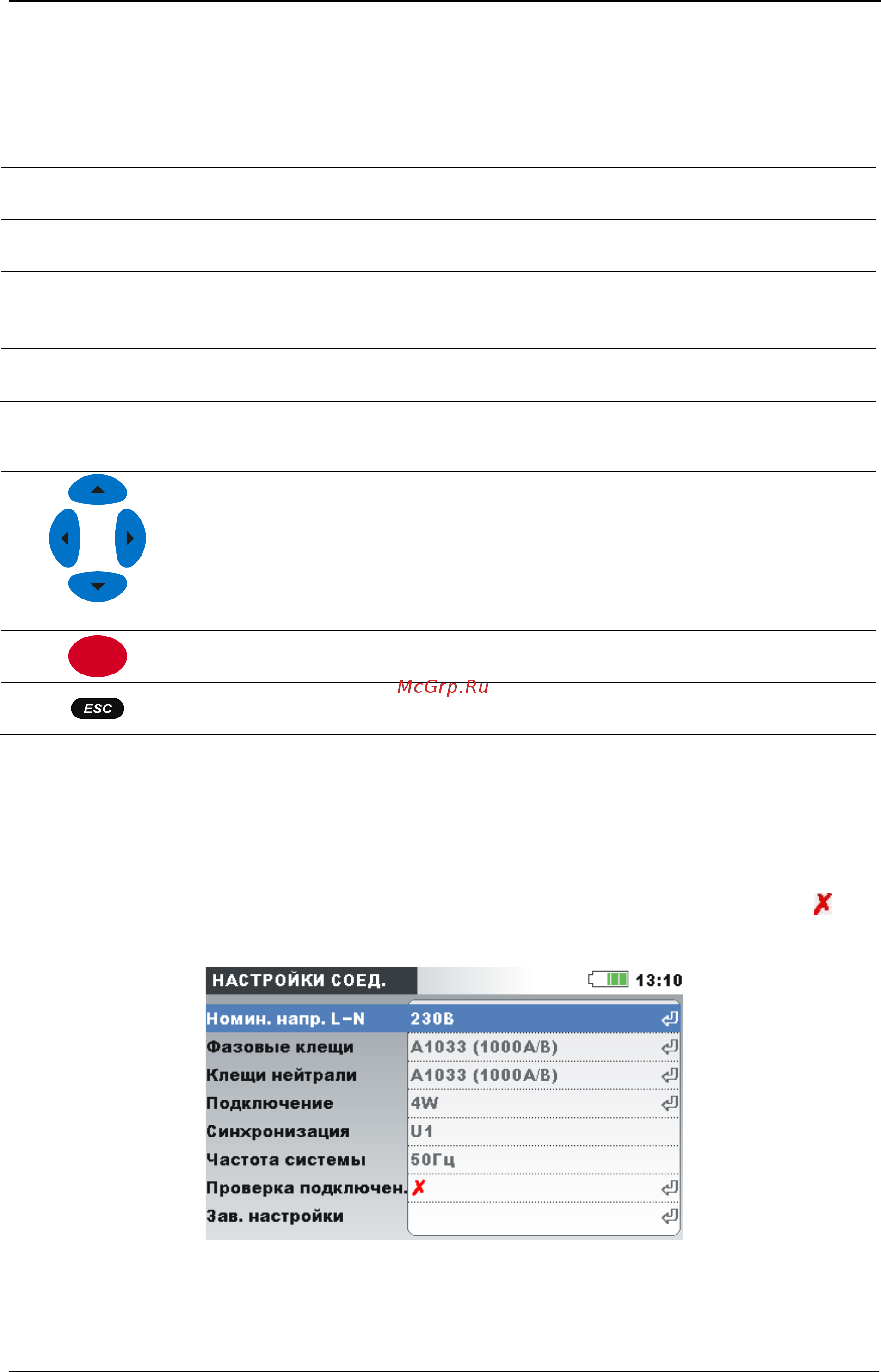

Рисунок 3.58: Экран «CONNECTION SETUP» (НАСТРОЙКА ПАРАМЕТРОВ ПОД-
КЛЮЧЕНИЯ)
97
