Измерительный прибор 2883 Energy Master Эксплуатация прибора
F3
Позволяет осуществлять выбор между представлени-
ями фазы, нейтрали, всех фаз:
1
2 3 N
Показывает отклонения для фазы L1.
1
2
3 N
Показывает отклонения для фазы L2.
1 2 3 N Показывает отклонения для фазы L3.
1 2 3 N Показывает отклонения для нейтрального канала.
1 2 3 N
Показывает отклонения всех фаз.
12 23 31 Δ
Показывает отклонения для фаз L12.
12 23 31 Δ
Показывает отклонения для фаз L23.
12
23
31
Δ
Показывает отклонения для фаз L31.
12
23 31
Δ
Показывает все отклонения линейных напряжений.
Перемещение курсора и выбор интервала времени (IP) для наблю-
дения.
Возврат к экрану меню «CHANNELS SETUP» (НАСТРОЙКА КАНА-
ЛОВ).
Примечание. В отношении других зарегистрированных данных (мощность, гармо-
ники и т.д.) применяются аналогичные методы манипуляции, описанные в преды-
дущих разделах настоящего руководства.
3.18.2 Снимок экрана
Запись такого типа можно сделать с помощью клавиши (необходимо нажать и
удерживать нажатой клавишу ).

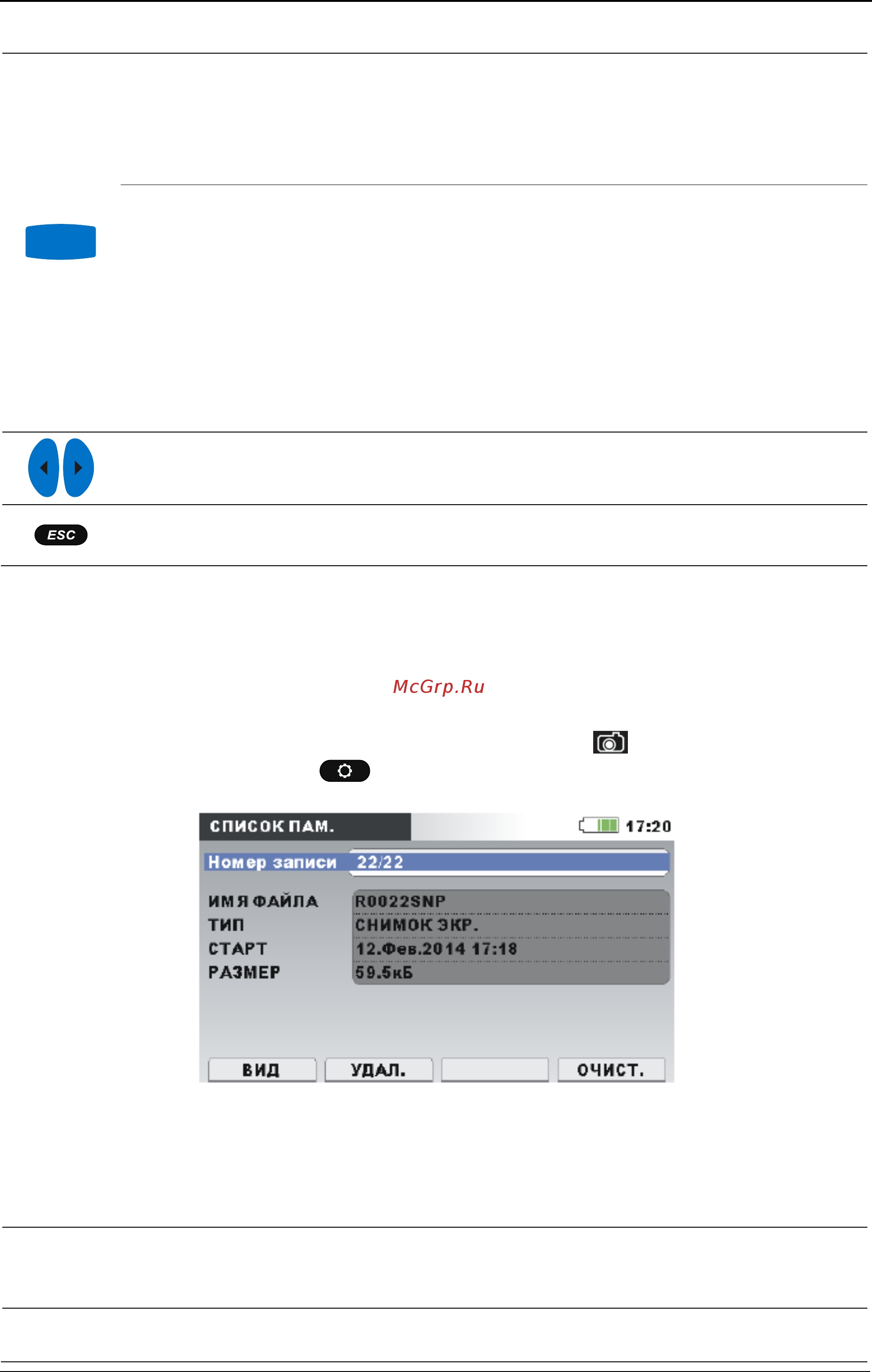

Рисунок 3.55: Титульный лист снимка экрана в меню «MEMORY LIST» (СПИСОК
ПАМЯТИ)
Таблица 3.70: Описание настроек регистратора
Record
No.(Номер
записи)
Номер выбранной записи, для которой показывается подробная
информация.
FILE NAME
(ИМЯ ФАЙ-
Имя записи на карте SD
94
