Измерительный прибор 2883 Energy Master Техническое обслуживание

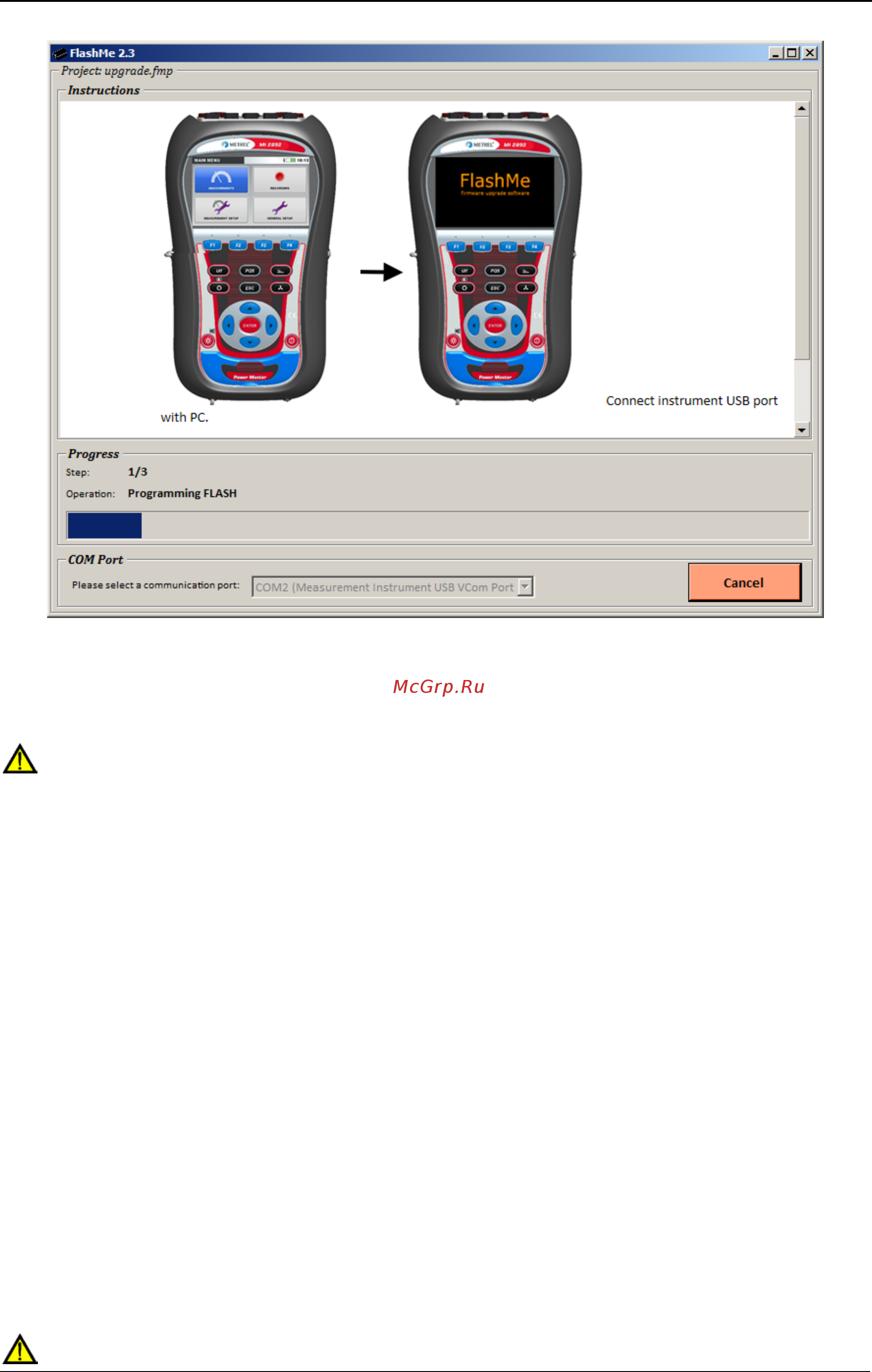

Рисунок 7.10: Экран программы FlashMe
7.4 Рекомендации по электрическому питанию
Предупреждения
• Используйте только зарядное устройство, поставляемое производи-
телем.
• При использовании стандартных (незаряжаемых) батарей блок сете-
вого питания необходимо отключать.
При использовании оригинального блока сетевого питания/зарядного устройства
прибор готов к работе непосредственно после включения. Одновременно начина-
ется зарядка аккумуляторных батарей; номинальное время зарядки составляет
3,5 часа.
Аккумуляторы заряжаются всегда, когда зарядное устройство подключено к при-
бору. Встроенная защитная цепь контролирует процедуру зарядки и обеспечивает
максимальный срок службы аккумуляторов. Зарядка батарей осуществляется
только в том случае, если температура батарей меньше 40
0
C.
При отсутствии батарей в приборе или отключении зарядного устройства на вре-
мя более 2 минут происходит сброс установок даты и времени.
7.5 Очистка прибора
Для очистки поверхности прибора используйте мягкую ткань, слегка увлажненную
мыльным раствором или спиртом. Затем дождитесь полного высыхания прибора
перед его использованием.
