Измерительный прибор 2883 Energy Master Введение
несимметричных нагрузок
EN 50160 : 2010
Характеристики напряжения в системах элек-
троснабжения общего назначения
ГОСТ Р 54149 : 2010
Электрическая энергия. Совместимость техни-
ческих средств электромагнитная. Нормы ка-
чества электрической энергии в системах
электроснабжения общего назначения
Примечания о стандартах EN и МЭК
Текст настоящего руководства содержит ссылки на Европейские стандарты. Все
стандарты ЕХ 6хххх (например, EN 61010) эквивалентны стандартам серии МЭК с
такими же номерами (например, МЭК 61010) и отличаются только в части внесен-
ных поправок, требуемых для осуществления процедур гармонизации ЕС
1.4 Обозначения
В настоящем документе используются следующие обозначения:
CF
I
Коэффициент амплитуды тока, включая CF
Ip
(коэф-
фициент амплитуды тока фазы р) и CF
IN
(коэффици-
ент амплитуды тока нейтрали). См. определение в
5.1.3.
CF
U
Коэффициент амплитуды напряжения, включая CF
Upg
(коэффициент амплитуды напряжения между фазами
р и g) и CF
Up
(коэффициент амплитуды напряжения
между фазой р и нейтралью). См. определение в
5.1.2.
±DPF
ind/cap
Мгновенный коэффициент сдвига фаз основной мощ-
ности фазы или cos ϕ, включая ±DPFp
ind
(смещение
мощности фазы p).
Знак минус указывает на генерируемую электроэнер-
гию, а знак плюс – на потребляемую электроэнергию.
Суффикс ind/cap представляет индуктив-
ный/емкостной характер цепи.
DPF
ind/cap
±
Записанный коэффициент сдвига фаз основной мощ-
ности фазы или cos ϕ, включая D
ind/cap
± (смещение
мощности фазы p).
Знак минус указывает на гене-
рируемую электроэнергию, а
знак плюс – на потребляемую
электроэнергию. Суффикс
ind/cap представляет индук-
тивный/емкостной характер
цепи. Данный параметр реги-

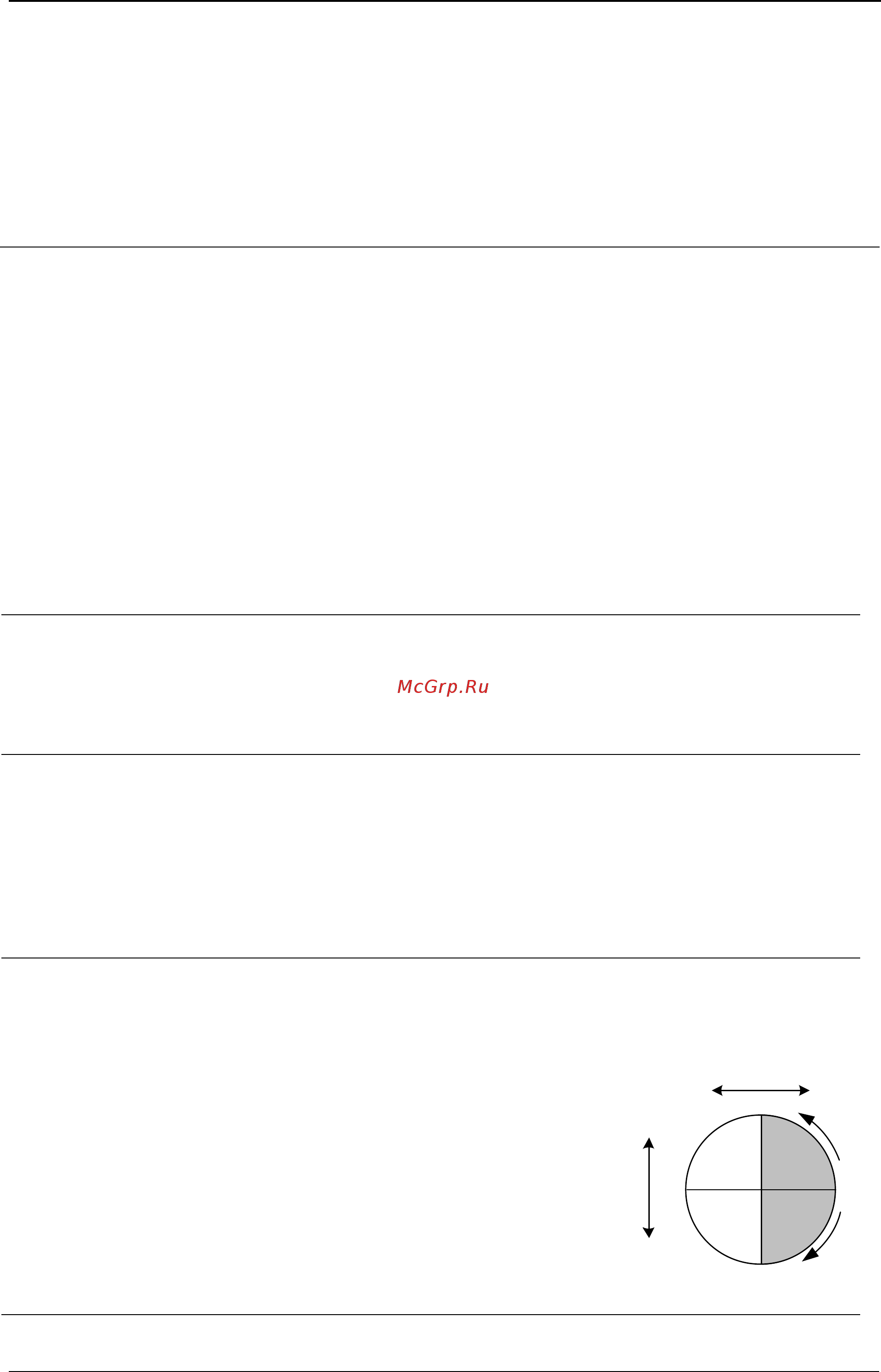

стрируется по отдельности для
каждого квадранта, как показа-
но на рисунке. См. определение в 5.1.5.
±DPF
+
totind
Мгновенный коэффициент основной мощности пря-
270
0
DPFind+
Опережение
Отставание
DPFcap+
DPFcap-
DPFind-
180
0
90
0
0
0
+P-P
-Q
+Q
I
II
III IV
11
