3.16 Таблица аварийных сигналов

На данном экране отображается список сформированных аварийных сигналов.

Аварийные сигналы представлены в виде таблицы. Каждый аварийный сигнал

характеризуется временем начала, фазой, типом, фронтом, минималь-

ным/максимальных значением и длительностью (информация о настройке ава-

рийной сигнализации приводится в разделе 3.19.3, сведения об аварийных сигна-

лах измерения приводятся в разделе 5.1.13).

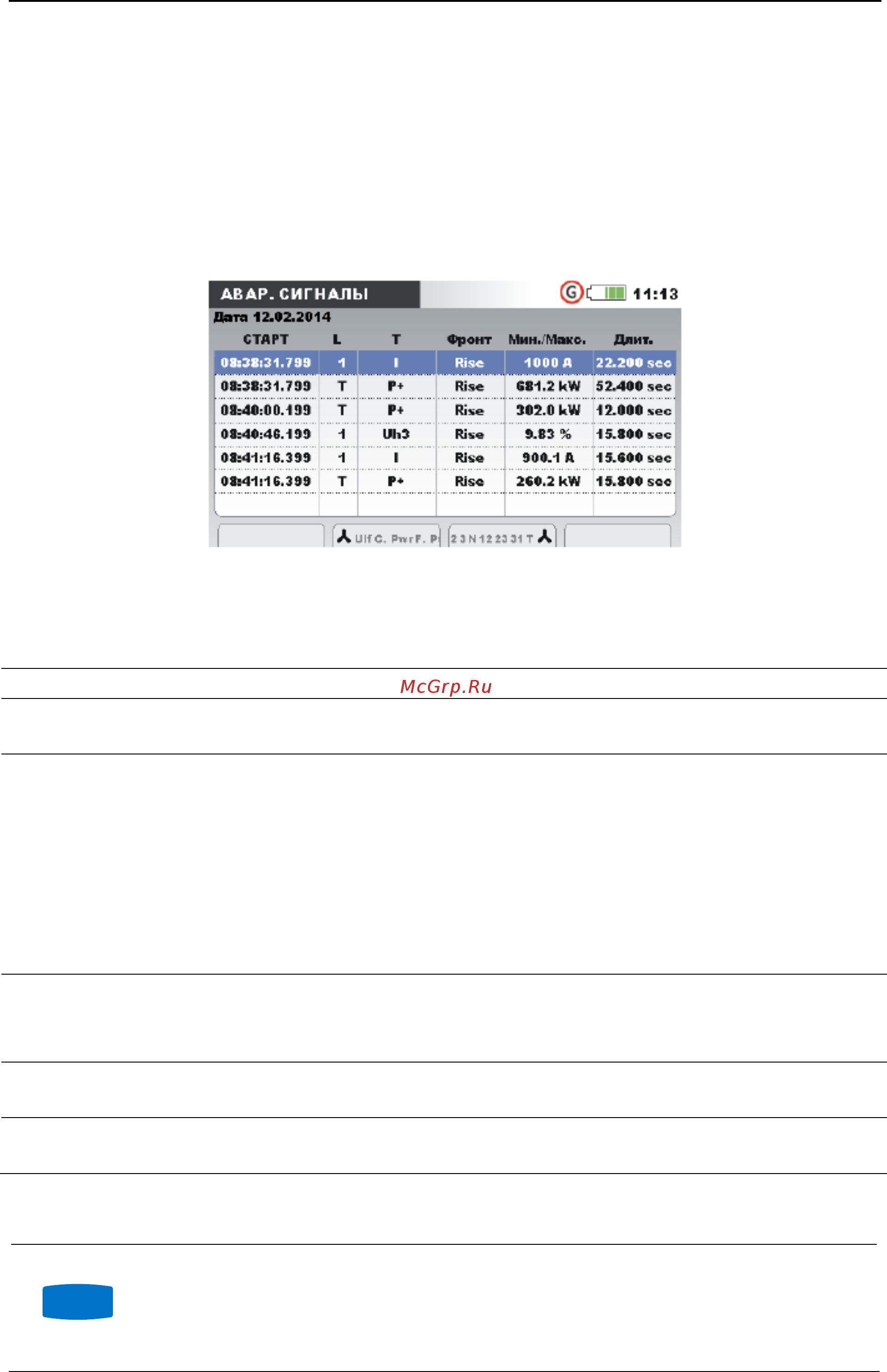

Рисунок 3.50: Экран списка аварийных сигналов

Таблица 3.60: Символы и сокращения, используемые на экране прибора

Date (Дата)

Дата возникновения выбранного аварийного сигнала.

Start (СТАРТ)

Выбранное время формирования аварийного сигнала (момент,

когда значение U

Rms

первый раз пересекает порог)

Указывает значение фазного или линейного напряжения, при

котором возникло событие:

1 – аварийный сигнал в фазе L

2 – аварийный сигнал в фазе L

3 – аварийный сигнал в фазе L

12 – аварийный сигнал линейного напряжения L

23 – аварийный сигнал линейного напряжения L

31 – аварийный сигнал линейного напряжения L

Slope (Фронт)

Указывает фронт сигнала:

• Rise (рост) – значение параметра превышает порог

•

Fall (спад) – значение параметра падает ниже порога

Min/Max

(Мин/Макс)

Минимальное или максимальное значение параметра в момент

формирования аварийного сигнала

Duration (Дли-

тельность)

Длительность аварийного сигнала.

Таблица 3.61: Кнопки на экранах таблицы аварийных сигналов

Фильтрует аварийные сигналы в соответ-

ствии со следующими параметрами:

 UIF C. Pwr F. Pwr NF. Pwr

Flick Sym H iH Sig Temp

Все аварийные сигналы.
