Измерительный прибор 2883 Energy Master Эксплуатация прибора
3.12.1 Измерительный прибор
При входе в опцию DEVIATION (Отрицательные и положительные отклонения) из
подменю «MEASUREMENTS» (ИЗМЕРЕНИЯ) отображается экран UNDER/OVER
DEVIATION (ПОЛОЖИТЕЛЬНОЕ/ОТРИЦАТЕЛЬНОЕ ОТКЛОНЕНИЕ) в виде табли-
цы (см. рисунок ниже).

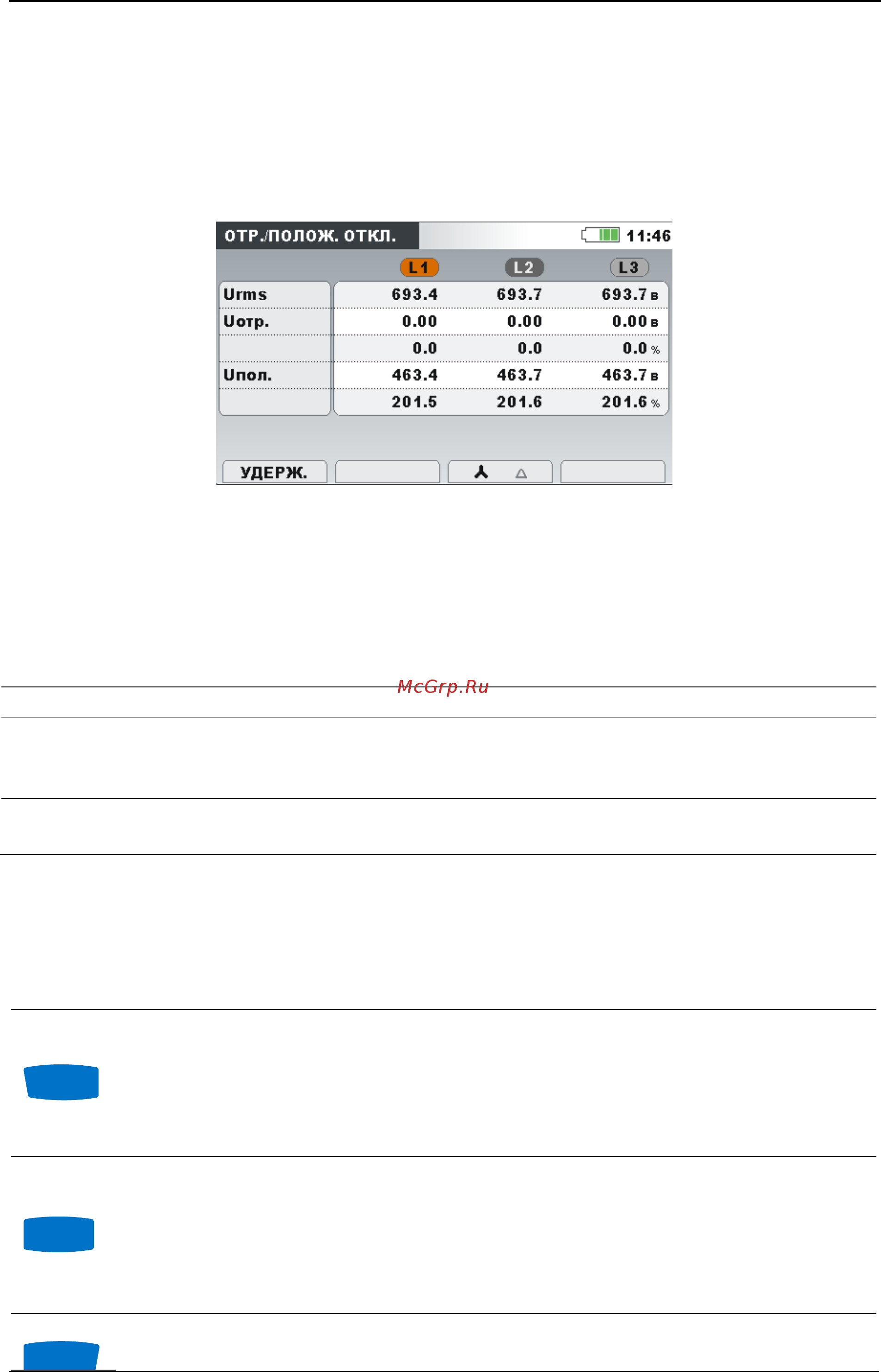

Рисунок 3.41: Экран с таблицей отрицательных и положительных отклонений
Описание символов и аббревиатур, используемых на экране METER (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР), приведено в таблице ниже.
Таблица 3.44: Символы и сокращения, используемые на экране прибора
Urms
Истинное среднеквадратическое значение U
1
, U
2
, U
3
, U
12
, U
23
, U
31
Uunder
(Uотр.)
Мгновенное пониженное значение напряжения (отрицательное от-
клонение) U
Under
, выраженное в Вольтах или в % от номинального
напряжения
Uover
(Uпол.)
Мгновенное значение перенапряжения (положительное отклонение)
U
Over
, выраженное в Вольтах или в % от номинального напряжения
Таблица 3.45: Клавиши, используемые на экране положительных и отрицатель-
ных отклонений (ИЗМЕРИТЕЛЬНЫЙ ПРИБОР)
F1
HOLD
(УДЕР-
ЖАНИЕ)
Удержание измеренного значения на дисплее. В верхнем
правом углу дисплея отображается зафиксированное
время.
RUN (ЗА-
ПУСК)
Запуск удерживаемого измерения.
F3
Выбор между различными параметрами ОТКЛОНЕНИЯов
Δ
Отображает результаты отрицательных/положительных
отклонений всех фазных напряжений
Δ
Отображает результаты отрицательных/положительных
отклонений всех линейных напряжений
F4
METER
(ИЗМЕ-
Переключение в представление «METER» (ИЗМЕРИ-
71
