Metrel MI 2883 [138/201] Конфигурация прибора

Измерительный прибор 2883 Energy Master Методы регистрации и подключение

прибора

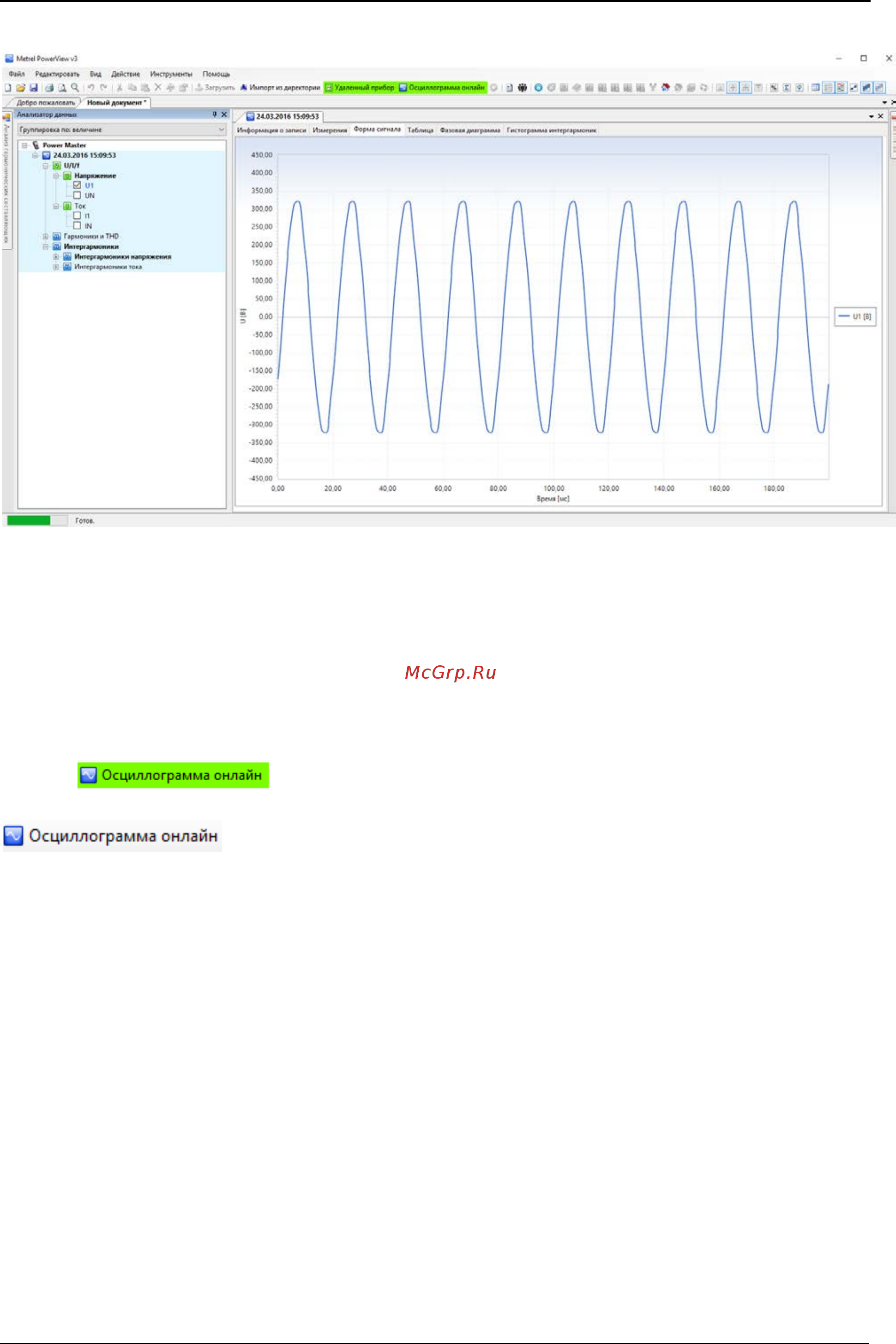

Рисунок 4.26: Окно осциллограммы в реальном времени

На рисунке выше показано диалоговое окно с несколькими выбранными канала-

ми. Когда просмотр в режиме онлайн активен, данные обновляются автоматиче-

ски. Скорость обновления будет зависеть от скорости соединения, при этом каж-

дое новое обновление будет инициироваться после загрузки предыдущего обнов-

ления. Благодаря этому обеспечивается максимально возможная частота обнов-

ления. Когда режим отображения осциллограммы в реальном времени активен,

кнопка отображается зеленым цветом.

Чтобы закрыть представление режима онлайн, необходимо снова нажать кнопку

или закрыть диалоговое окно.

Конфигурация прибора

Инструмент настройки прибора предназначен для изменения параметров

настройки прибора, управления параметрами регистрации и позволяет запускать

или останавливать запись, а также удаленно управлять памятью прибора. Снача-

ла необходимо выбрать меню «Configure instrument» (Настройка конфигурации

прибора) в меню «Tools» (Инструменты) программы PowerView v3.0. На экране

должна появиться форма, показанная на рисунке ниже.

Примечание. Перед началом удаленной настройки прибора необходимо выпол-

нить процедуру установки удаленного соединения, описанную в разделе 4.3.

138
