Измерительный прибор 2883 Energy Master Эксплуатация прибора
- во время просмотра записанных данных в меню «MEMORY LIST»
(список памяти).
В противном случае данные могут быть повреждены или безвозвратно
утрачены.
Примечание. Карта SD должна быть отформатирована как единый логический
диск в файловой системе FAT32. Запрещается использовать карты SD, разделен-
ные на несколько логических дисков.
3.4 Главное меню прибора
После включения питания прибора на дисплее отображается главное меню (MAIN
MENU). В этом меню можно выбрать любую функцию прибора.

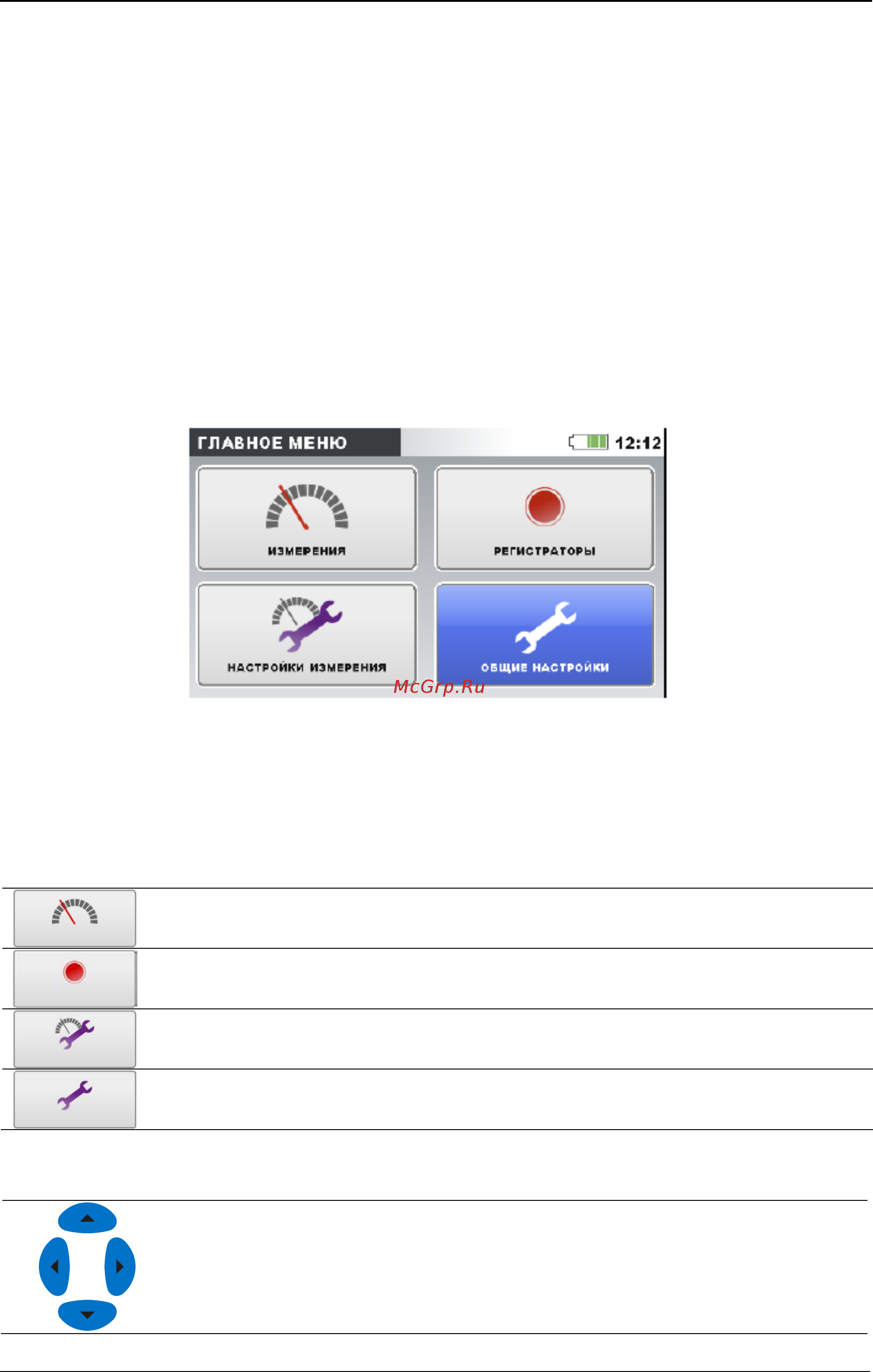

Рисунок 3.5: «ГЛАВНОЕ МЕНЮ» (MAIN MENU)
Таблица 3.3: Главное меню прибора
Подменю «MEASUREMENT» (Измерения). Обеспечивает доступ к
различным экранам измерений прибора.
Подменю «RECORDER» (Регистраторы). Обеспечивает доступ к
конфигурации регистраторов прибора и хранилищу информации.
Подменю «MEASUREMENT SETUP» (НАСТРОЙКА ИЗМЕРЕНИЙ).
Обеспечивает доступ к настройкам измерений.
Подменю «GENERAL SETUP» (ОБЩИЕ НАСТРОЙКИ) Обеспечи-
вает доступ к различным настройкам прибора.
Таблица 3.4: Кнопки в главном меню
Выбор подменю.
29
