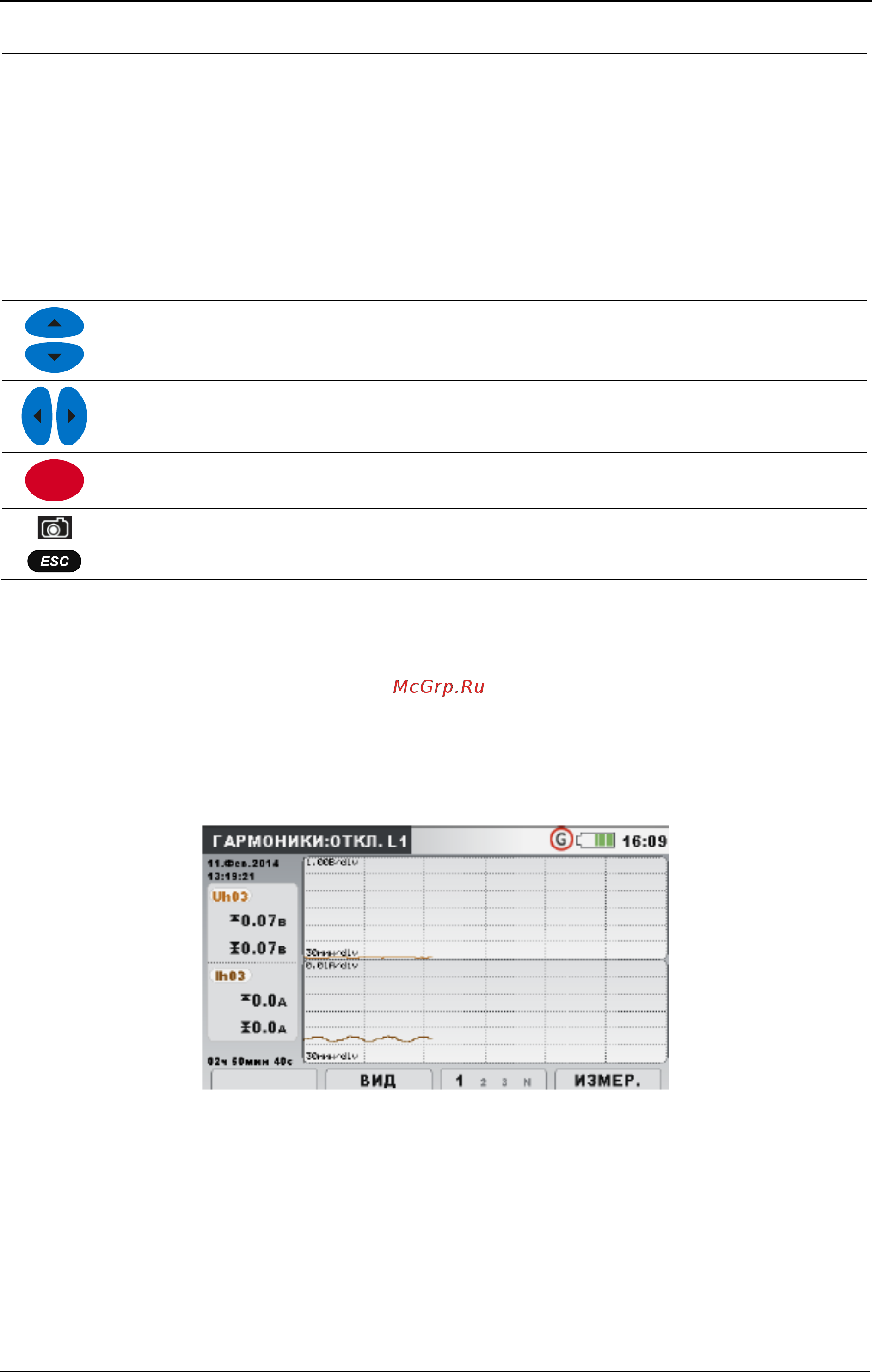

Измерительный прибор 2883 Energy Master Эксплуатация прибора
ПРИБОР)
BAR
(Граф)
Переключение на представление «BAR» (График).
AVG
Переключение на представление AVG (средние значения)
(доступно только во время записи).
TREND
(ОТКЛО-
НЕНИЯ)
Переключение в представление TREND (ОТКЛОНЕНИЯ)
(доступно только во время записи).
Масштабирование отображаемой гистограммы по амплитуде.
Перемещение курсора для выбора гистограммы отдельной гармони-
ки/интергармоники.
ENTER
Перемещение курсора между гистограммами напряжения и тока.
Снимок экрана.
Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕНИЯ).
3.8.4 Отклонения
При активном режиме РЕГИСТРАТОРА ОБЩЕГО НАЗНАЧЕНИЯ доступно только
представление TREND (ОТКЛОНЕНИЯ) (инструкции по запуску РЕГИСТРАТОРА
ОБЩЕГО НАЗНАЧЕНИЯ приводятся в разделе 3.14). Гармониче-
ские/интергармонические составляющие напряжения и тока можно просматривать
путем циклического нажатия функциональной клавиши F4 (ИЗМЕРИТЕЛЬНЫЙ
ПРИБОР – ГРАФИК – СРЕДНИЕ ЗНАЧЕНИЯ - ОТКЛОНЕНИЯ).
58
