Значения сигнальных напряжений, вычисляемые для каждого интервала в 10/12

периодов, используются в процедурах аварийной сигнализации и регистрации из-

мерений. Однако для регистрации измерений согласно стандарту EN50160 ре-

зультаты дополнительно объединяются на интервалах в 3 с. Эти величины ис-

пользуются для сопоставления с предельными значениями, определенными в

стандарте.

5.1.9 Фликер

Соответствие стандарту: МЭК 61000-4-30, класс A (раздел 5.3)

МЭК 61000-4-15, класс F3

Фликер представляет собой визуальное ощущение, обусловленное нестабильно-

стью освещения. Уровень ощущения зависит от частоты и амплитуды изменения

освещенности, а также от особенностей наблюдателя. Изменение светового пото-

ка можно сопоставить с огибающей напряжения на рисунке ниже.

0 0.1 0.2

0.3

0.4 0.5 0.6 0.7 0.8 0.9 1

-400

-300

-200

-100

100

200

300

400

Время (с)

Напряжение (В)

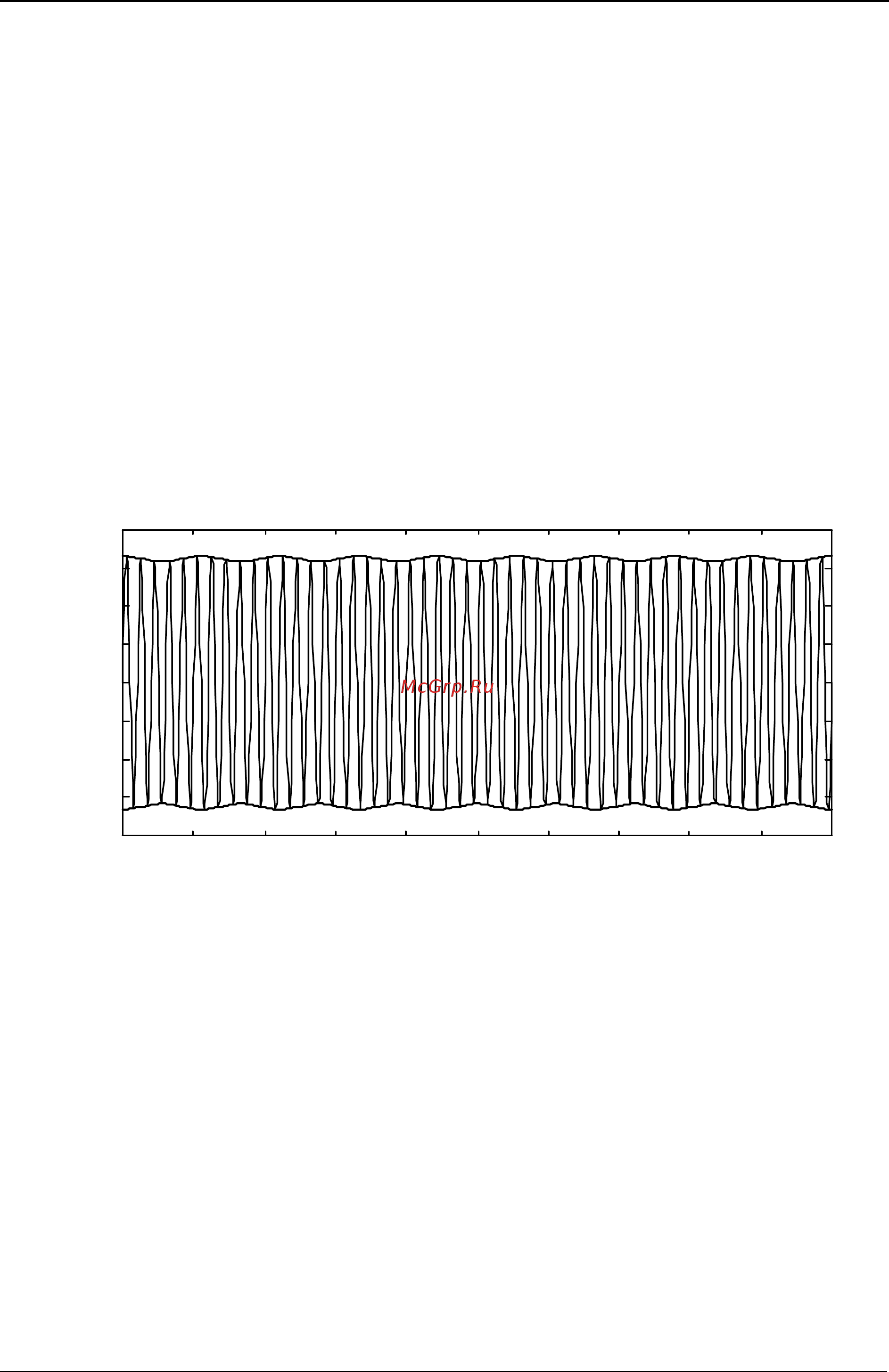

Рисунок 5.8: Колебания напряжения

Фликеры измеряются в соответствии со стандартом МЭК 61000-4-15. В этом стан-

дарте описывается функция преобразования на основе цепи реакции лампа-

глаза-мозг 230 В / 60 Вт и 120 В / 60 Вт. Эта функция является основой для реали-

зации фликерметра (см. рисунок ниже).

st1min

– оценка краткосрочного фликера на 1-минутном интервале. Она рассчиты-

вается таким образом, чтобы обеспечить быстрый просмотр 10-минутного кратко-

срочного фликера.

– 10 минут, краткосрочный фликер рассчитывается в соответствии со стандар-

том МЭК 61000-4-15

– 2 часа, длительный фликер рассчитывается в соответствии со следующим

уравнением:

158
