Измерительный прибор 2883 Energy Master Методы регистрации и подключение

прибора

Шаг 6: Заключение по результатам измерения

Перед тем, как покинуть объект измерения, необходимо:

• Предварительно оценить зарегистрированные данные с использованием

экранов «TREND» (ОТКЛОНЕНИЯ).

• Остановить регистратор.

• Убедиться в том, что все необходимые параметры измерены и зарегистри-

рованы.

Шаг 7: Составление протокола (PowerView v3.0)

С помощью программного обеспечения PowerView v3.0З загрузите записи, прове-

дите анализ и составьте протоколы. Подробная информация приводится в руко-

водстве пользователя PowerView v3.0.

4.2 Настройка параметров подключения прибора

4.2.1 Подключение к сети низкого напряжения

Данный прибор можно подключать к трехфазной или однофазной сети.

Фактическая схема подключения выбирается в меню «CONNECTION SETUP»

(НАСТРОЙКА ПОДКЛЮЧЕНИЯ) (см. рисунок ниже).

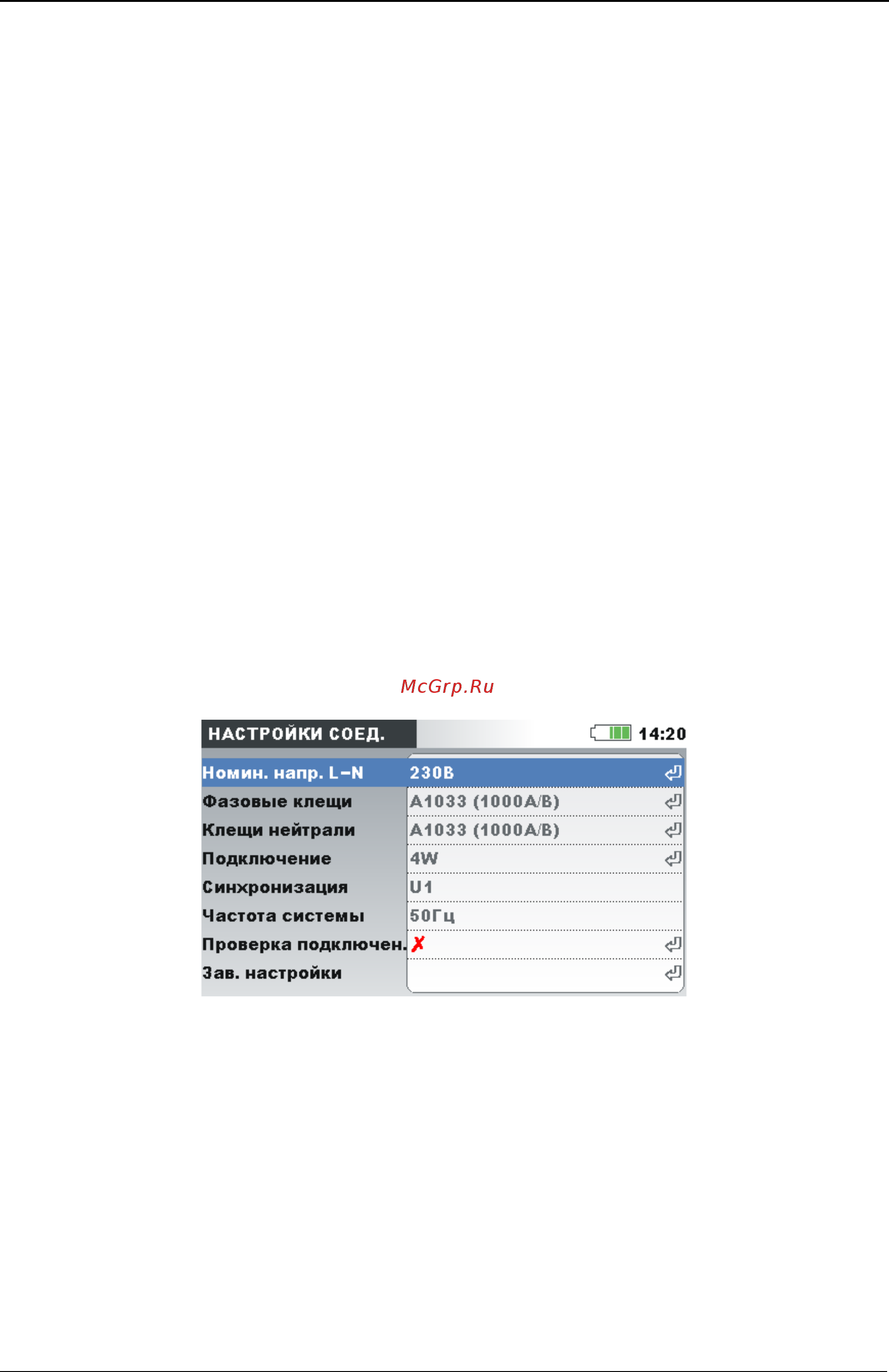

Рисунок 4.2: Меню «Connection setup» (Настройка подключения)

При подключении прибора важно правильно подключить токовые цепи и цепи

напряжения. В частности, необходимо соблюдать следующие правила:

• Стрелка на токовых клещах должна указывать в направлении течения тока

– от источника питания к нагрузке.

• Если срелка клещей укаывает в обратном направлении, значение измерен-

ной мощности в данной фазе будет отображаться с отрицательным знаком.

Соотношение фаз

• Токовые клещи, подключенные к входному разъему тока I

, должны
