Измерительный прибор 2883 Energy Master Эксплуатация прибора
Возврат в подменю «RECORDERS» (РЕ-
ГИСТРАТОРЫ).
3.17 Таблица быстрых изменений напряжения (RVC)
В этой таблице отображаются зарегистрированные события быстрого изменения
напряжения (RVC). События заносятся в таблицу после восстановления стабиль-
ного значения напряжения. События RVC измеряются и представляются согласно
стандарту МЭК 61000-4-30. Подробные сведения приводятся в 5.1.14.

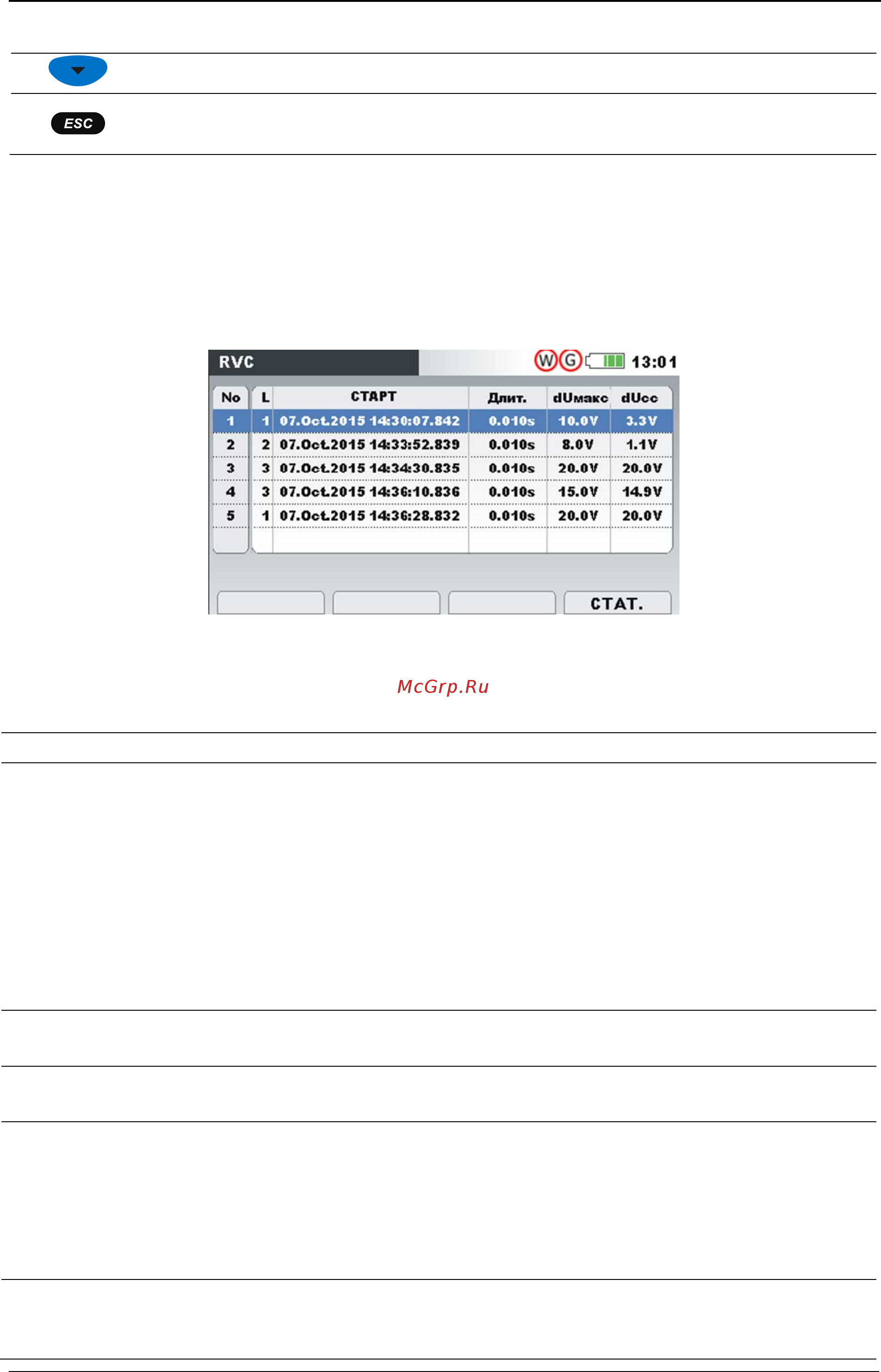

Рисунок 3.51: Экран с групповым представлением таблицы событий RVC
Таблица 3.62: Символы и сокращения, используемые на экране прибора
№
Унифицированный (идентификационный) номер события
L
Указывает значение фазного или линейного напряжения, при кото-
ром возникло событие:
1 – событие в фазе U
1
2 – событие в фазе U
2
3 – событие в фазе U
3
12 – событие с напряжением U
12
23 – событие с напряжением U
23
31 – событие с напряжением U
31
Start
(Cтарт)
Время начала события (момент, когда среднеквадратическое значе-
ние U
Rms(1/2)
первый раз пересекает пороговое значение).
Duration
(Длит.)
Длительность события.
dUMax
(dUмакс)
∆Umax - максимальная абсолютная разность между любым средне-
квадратическим значением U
Rms(1/2)
во время быстрого изменения напряжения и последним средне-
арифметическим среднеквадратическим значением 100/120 U
Rms(1/2)
,
имевшим место непосредственно перед быстрым изменением
напряжения.
dUss
(dUсс)
∆Uss - Абсолютная разница между последним среднеарифметиче-
ским среднеквадратическим значением напряжения
100/120 U
Rms(1/2)
непосредственно перед началом быстрого измене-
88
