Измерительный прибор 2883 Energy Master Методы регистрации и подключение
прибора
N

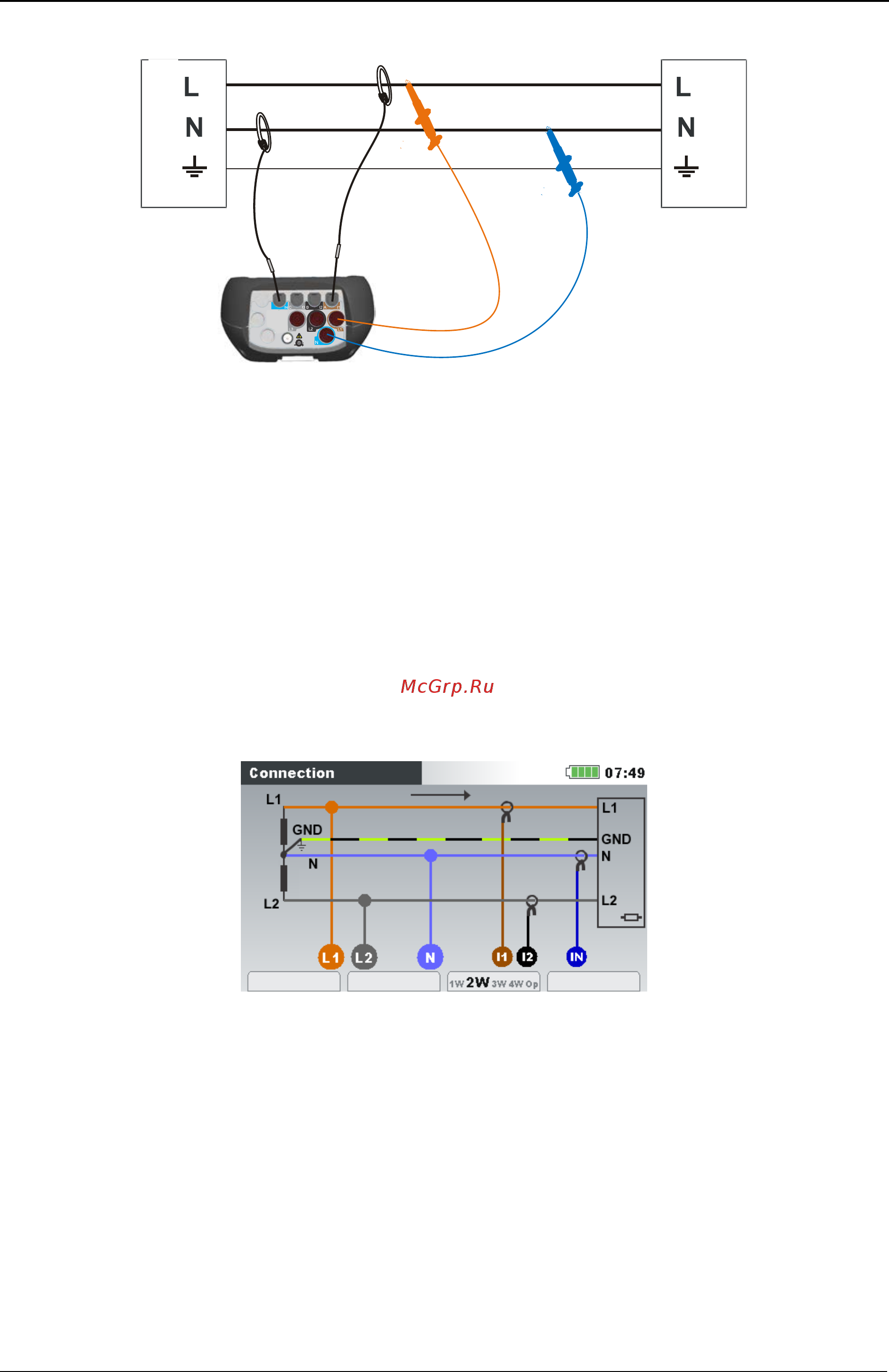

Рисунок 4.10: 1-фазная 3-проводная система
Примечание. В случае захвата событий неиспользуемые клеммы напряжения
рекомендуется подключить к клемме напряжения N.
2-фазная 4-проводная система
Для выбора этой схемы подключения необходимо выбрать следующий тип под-
ключения на приборе:
Рисунок 4.11: Выбор 2-фазной 4-проводной системы на приборе
Прибор следует подключить к сети в соответствии с рисунком ниже:
И
с
т
о
ч
н
и
к
Н
а
г
р
у
з
к
а
124
