Измерительный прибор 2883 Energy Master Эксплуатация прибора
стотой, а составляющая с такой частотой называется интергармонической (про-
межуточной). Более подробные сведения приводятся в разделе 5.1.7.
3.8.1 Измерительный прибор
При входе в опцию HARMONICS (ГАРМОНИКИ) из подменю «Measurements» (Из-
мерения) отображается экран HARMONICS (METER) [ГАРМОНИКИ (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР)] в табличной форме (см. рисунок ниже). На данном экране
показываются гармоники напряжения и тока, или интергармоники и суммарный
коэффициент гармонических составляющих (THD).

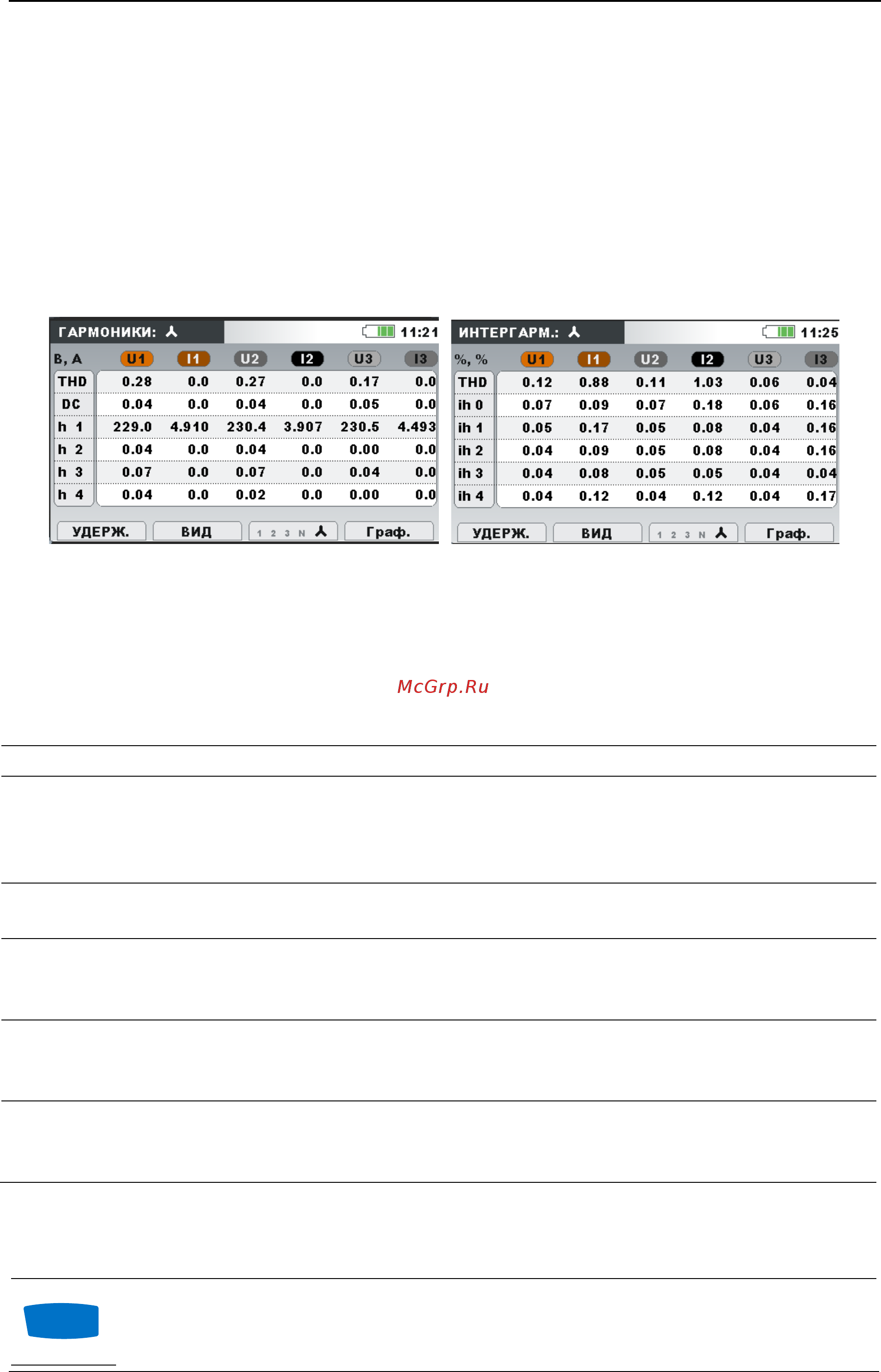

Рисунок 3.30: Экраны гармоник и интергармоник (ИЗМЕРИТЕЛЬНЫЙ ПРИБОР)
Описание символов и аббревиатур, используемых на экранах METER (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР), приведено в таблице ниже.
Таблица 3.22: Символы и сокращения, используемые на экране прибора
RMS (СКЗ)
Среднеквадратическое значение напряжения или тока
THD
Суммарный коэффициент гармонических составляющих кривой
напряжения (THD
U
) и тока (THD
I
) в процентах от основной гармо-
ники напряжения или тока или в среднеквадратических значени-
ях напряжения и тока (В,А).
k
Коэффициент k (безразмерный) указывает величину гармоник,
генерируемых нагрузкой
DC
Постоянная составляющая напряжения или тока в процентах от
основной гармоники напряжения/тока или в среднеквадратиче-
ских значениях напряжения и тока (В, А).
h1 h50
n-я гармоническая составляющая напряжения UhnUh
n
или тока
Ih
n
в процентах от основной гармоники напряжения/тока или в
среднеквадратических значениях напряжения и тока (В, А).
ih0 ih50
n-я интергармоническая составляющая напряжения Uih
n
или тока
Iih
n
в процентах от основной гармоники напряжения/тока или в
среднеквадратических значениях напряжения и тока (В, А).
Таблица 3.23: Кнопки на экранах гармоник/интергармоник (ИЗМЕРИТЕЛЬНЫЙ
ПРИБОР)
F1
HOLD
(УДЕР-
ЖАНИЕ)
Удержание измеренного значения на дисплее. В верхнем
правом углу дисплея отображается зафиксированное
время.
52
