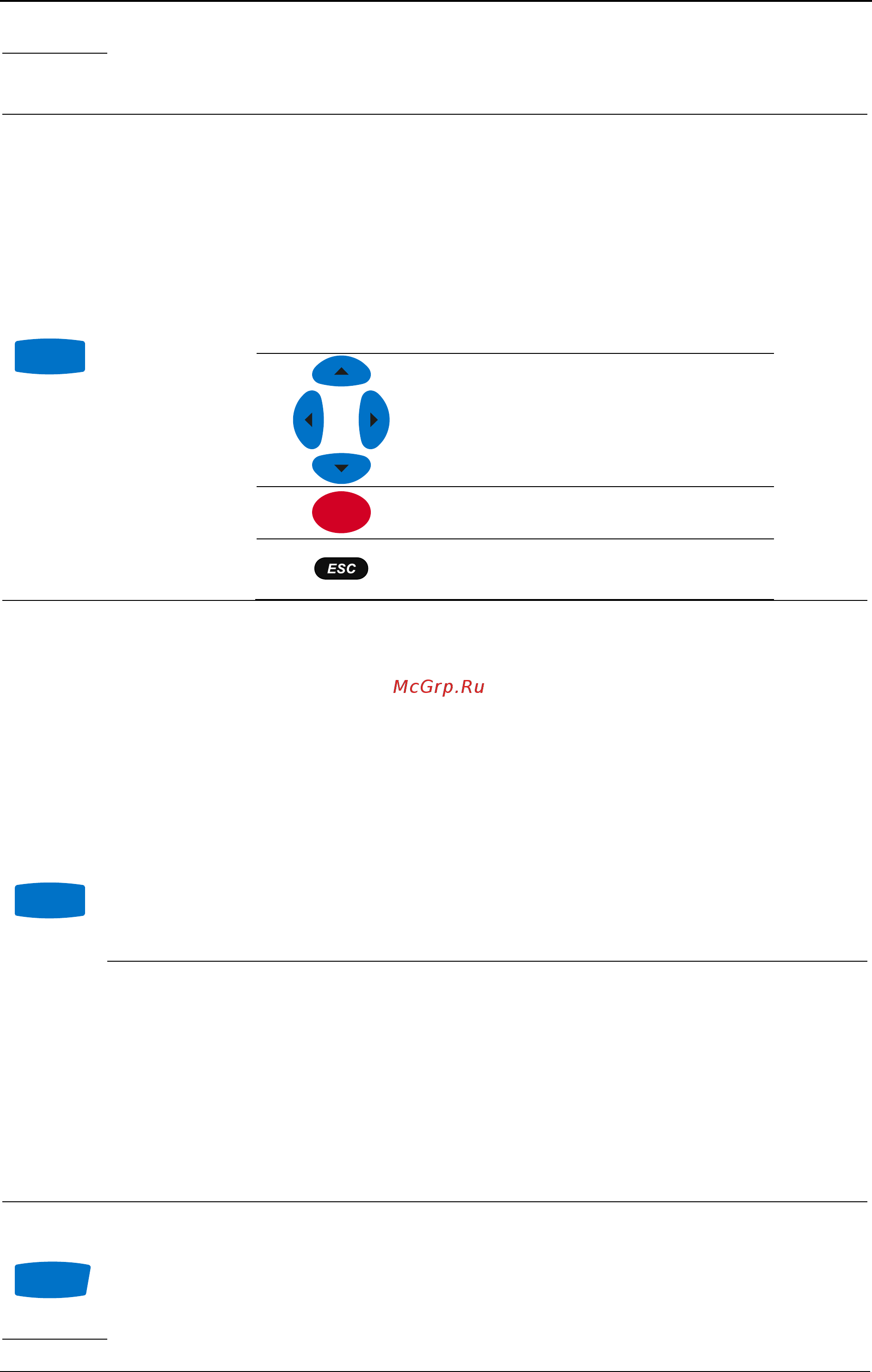

Измерительный прибор 2883 Energy Master Эксплуатация прибора
RUN (ЗА-
ПУСК)
Запуск удерживаемого измерения.
F2
VIEW
(ПРЕД-
СТАВЛЕ-
НИЕ)
Переключение представлений между гармониками
(Harmonics) и интергармониками (Interharmonics).
Переключение единиц между:
• среднеквадратическими значениями (вольты, ам-
перы);
• % от основной гармоники
Кнопки в окне VIEW (ПРЕДСТАВЛЕНИЕ):
Выбор опции.
ENTER
Подтверждение выбранной
опции.
Выход из окна выбора без со-
хранения.
F3
Выбор между представлениями для одной фазы, нейтра-
ли, всех фаз и гармоник/интергармоник сети.
1 2 3 N
Показывает гармонические/интергармонические состав-
ляющие для фазы L1.
1 2 3 N
Показывает гармонические/интергармонические состав-
ляющие для фазы L2.
1 2 3 N
Показывает гармонические/интергармонические состав-
ляющие для фазы L3.
1 2 3 N
Показывает гармонические/интергармонические состав-
ляющие для канала нейтрали.
1 2 3 N
Показывает гармонические/интергармонические состав-
ляющие для всех фаз на одном экране.
12 23 31 Δ
Показывает гармонические/интергармонические состав-
ляющие для фазы L12.
12 23 31 Δ
Показывает гармонические/интергармонические состав-
ляющие для фазы L23.
12 23 31 Δ
Показывает гармонические/интергармонические состав-
ляющие для фазы L31.
12 23 31 Δ
Показывает гармонические /интергармонические состав-
ляющие для междуфазных напряжений.
F4
METER
(ИЗМЕ-
РИТЕЛЬ-
НЫЙ
ПРИБОР)
Переключение в представление «METER» (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР).
53
