Измерительный прибор 2883 Energy Master Эксплуатация прибора
ния напряжения и первым среднеарифметическим среднеквадрати-
ческим значением напряжения 100/120 U
Rms(1/2)
после окончания
быстрого изменения напряжения.
Таблица 3.63: Кнопки на экранах группового просмотра таблицы событий
быстрого изменения напряжения
F4
STAT
Показывает статистические данные о событии (по фа-
зам).
RVC
Возврат к экрану группового просмотра таблицы событий
быстрого изменения напряжения.
Выбор события быстрого изменения напряжения
Возврат к экрану группового просмотра таблицы событий быстрого
изменения напряжения.
Возврат в подменю «RECORDERS» (РЕГИСТРАТОРЫ).
3.18 Список памяти
В этом меню пользователь может просматривать сохраненные записи. В данном
меню отображается информация о записях.

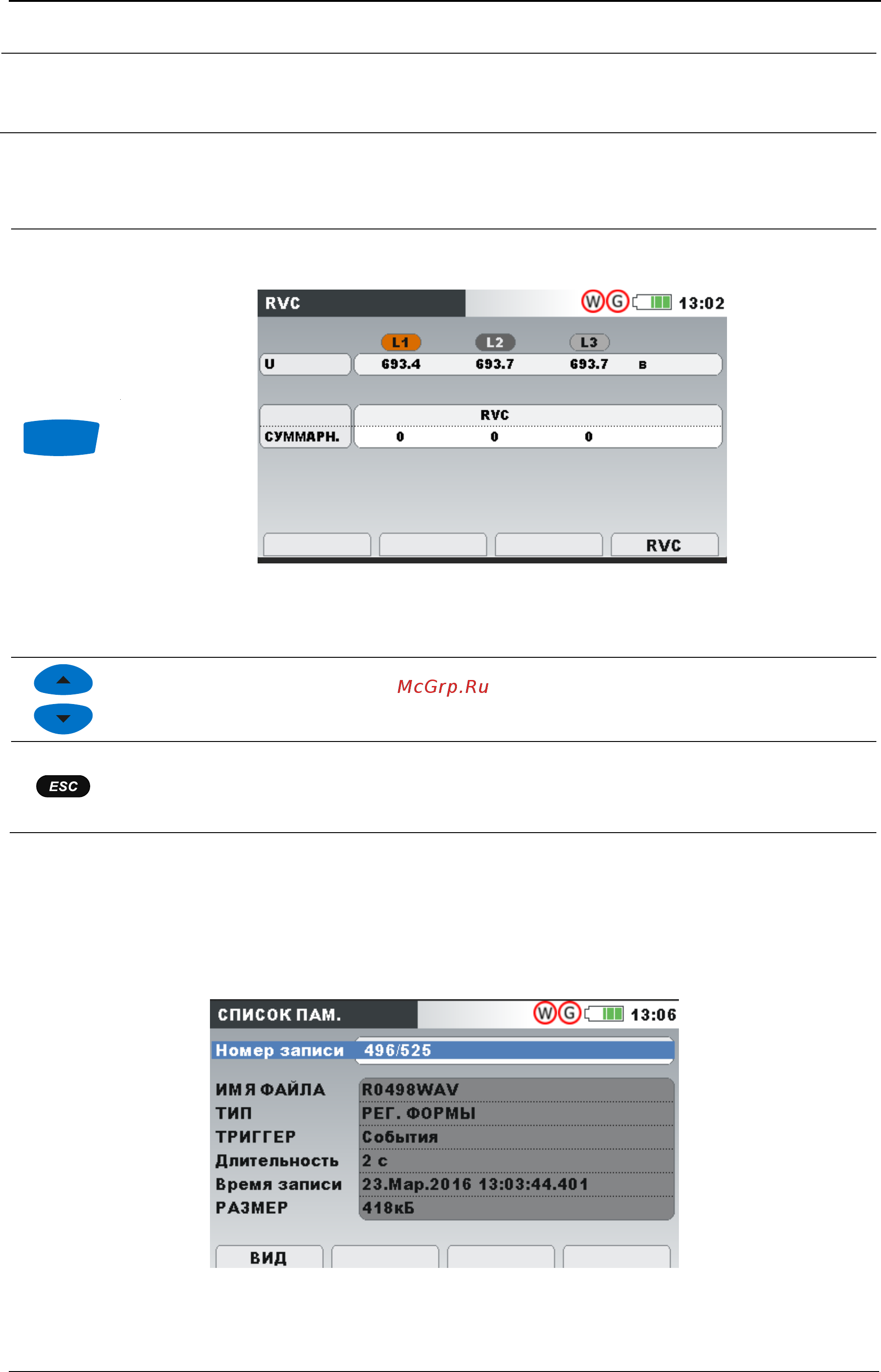

Рисунок 3.52: Экран списка памяти
89
