Измерительный прибор 2883 Energy Master Эксплуатация прибора
Ep+
Eq+
Ep- Eq-
Показывает реактивную потребляемую энергию для
интервала времени (IP), выбранного с помощью курсо-
ра.
Ep+ Eq+
Ep-
Eq-
Показывает активную генерируемую энергию для ин-
тервала времени (IP), выбранного с помощью курсора.
Ep+ Eq+ Ep-
Eq-
Показывает реактивную генерируемую энергию для
интервала времени (IP), выбранного с помощью курсо-
ра.
F3
1
2 3 T
Показывает записи энергии для фазы L1.
1
2
3 T
Показывает записи энергии для фазы L2.
1
2
3
T
Показывает записи энергии для фазы L3.
1 2 3
T
Показывает записи энергии для всех фаз.
1
2 3
T
Показывает записи энергии для суммарных значений.
F4
METER
(ИЗМЕРИ-
ТЕЛЬНЫЙ
ПРИБОР)
Переключение в представление «METER» (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР).
TREND (ОТ-
КЛОНЕНИЯ)
Переключение в представление «TREND» (ОТКЛОНЕ-
НИЯ).
EFF (Эф-
фектив-
ность)
Переключение в представление «EFFICIENCY» (ЭФ-
ФЕКТИВНОСТЬ).
Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕ-
НИЯ).
3.7.3 Эффективность
Представление EFFICIENCY (Эффективность) доступно только при активном ре-
жиме записи (инструкции по запуску РЕГИСТРАТОРА ОБЩЕГО НАЗНАЧЕНИЯ
приводятся в разделе 3.14).

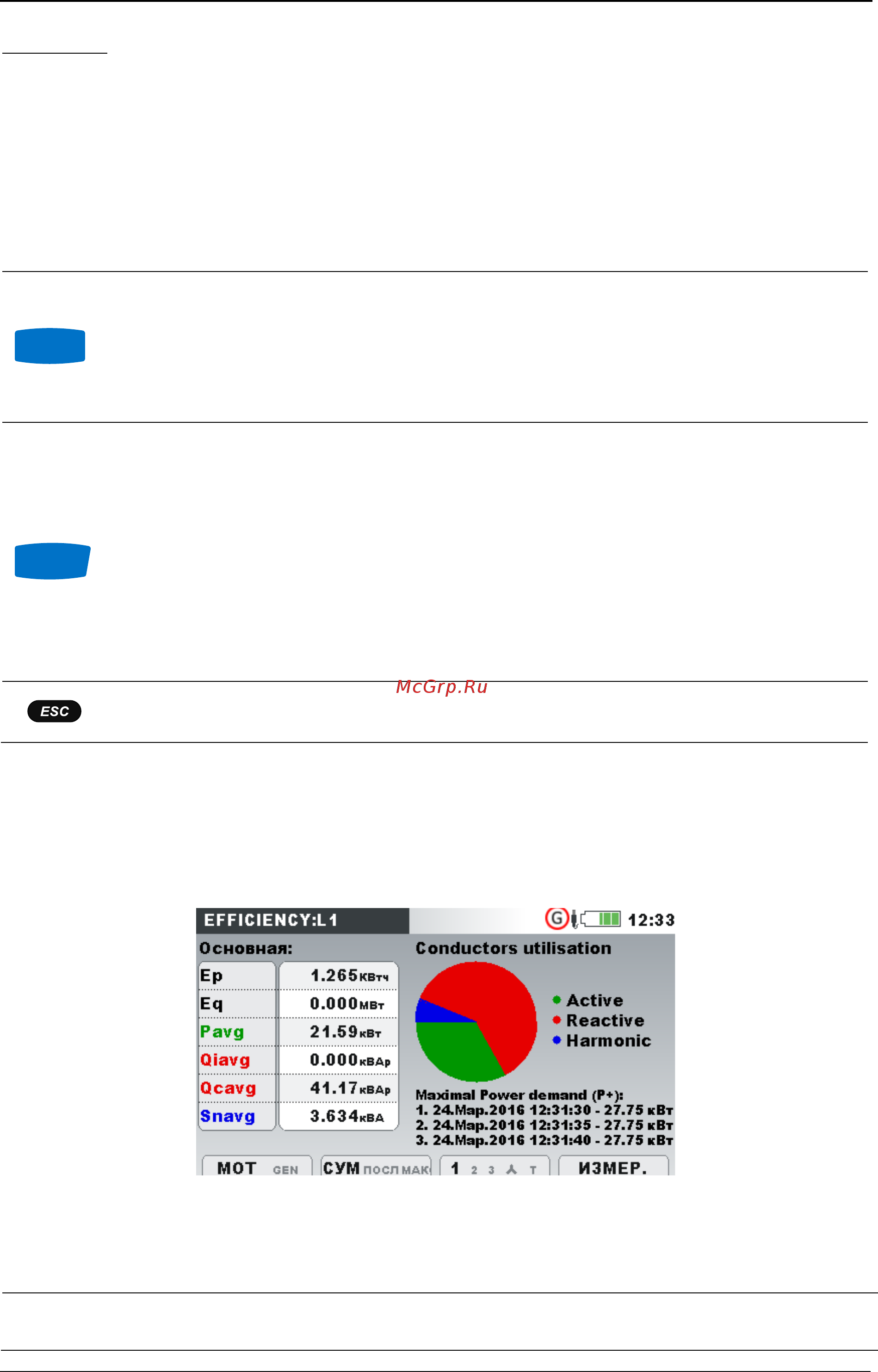

Рисунок 3.29: Экран энергоэффективности
Таблица 3.20: Символы и сокращения, используемые на экране прибора
P avg+
P+ avg+
Потребляемая активная фазная основная мощность (Pfund
1
+
, Pfund
2
+
,
Pfund
3
+
)
48
