Измерительный прибор 2883 Energy Master Описание
манд
7. Кнопка LIGHT
(подсветка)
(Выключение
звука клавиату-
ры)
Настройка интенсивности задней фоновой подсветки
ЖК-дисплея: высокая/низкая/выключена
При нажатии и удержании кнопки подсветки (LIGHT)
в
течение более 1,5 секунд звуковой сигнализатор отклю-
чается. Для включения звукового сигнализатора необхо-
димо повторно нажать и удерживать эту кнопку.
8. Кнопка
ВКЛ/ВЫКЛ
Включает/выключает прибор.
9. КРЫШКА
Защита портов связи и слота для карты microSD.
2.2 Панель разъемов
1
2
3
N
• Предупреждение!
• Разрешается использовать только без-
опасные измерительные провода!
• Максимально допустимое номинальное
напряжение между входными клемма-
ми и землей составляет 1000 В
(средне-
квадратическое значение)
!
•
Максимальное кратковременное
напряжение внешнего адаптера пита-
ния составляет 14 В! Максимально до-
пустимое номинальное напряжение
между входными клеммами и землей
составляет 1730 В (среднеквадратиче-
ское значение

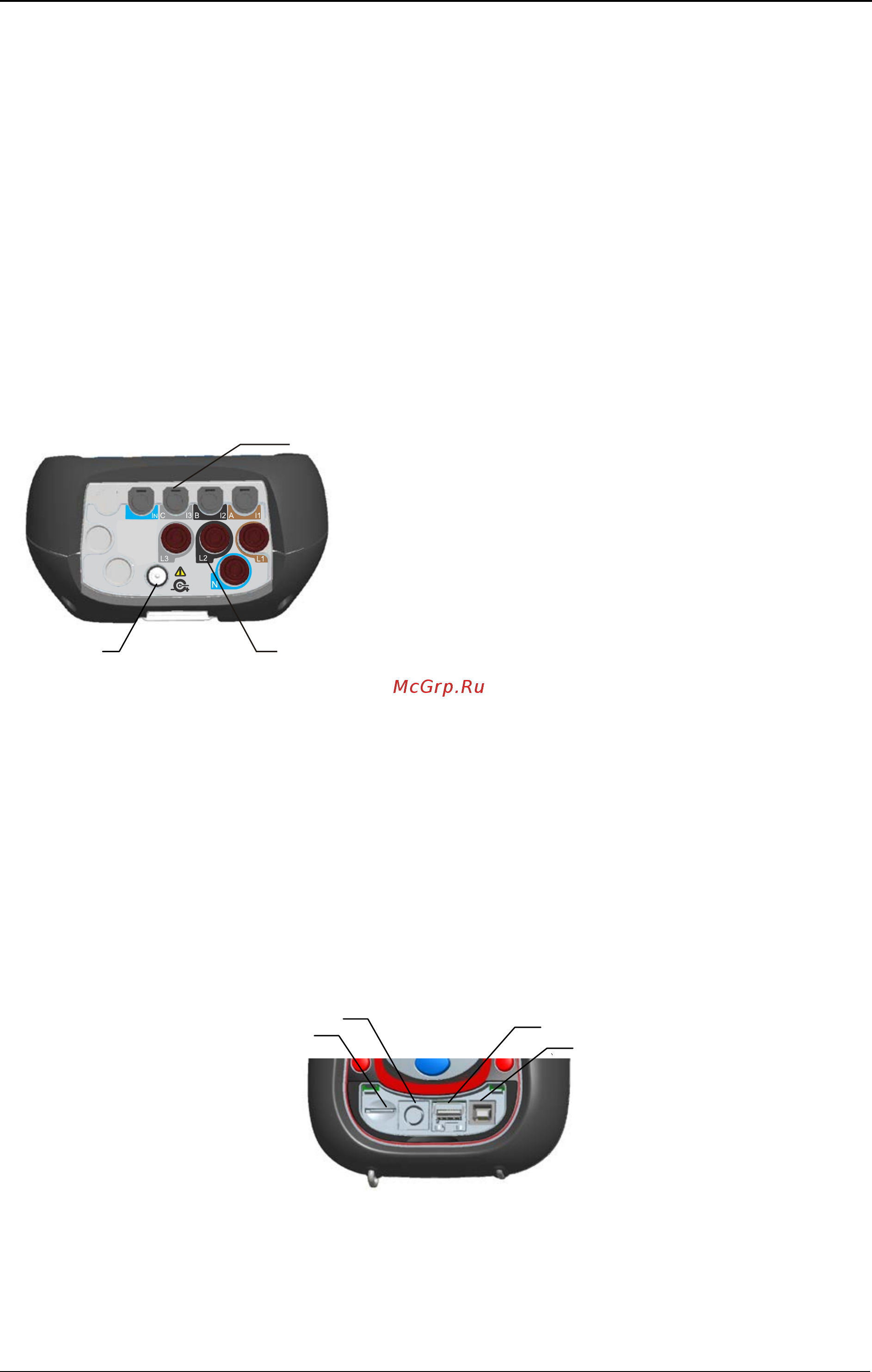

Рисунок 2.2: Верхняя панель с разъемами
Компоновка верхней панели с разъемами:
1 Входные клеммы токовых клещей (I
1
, I
2
, I
3
, I
N
).
2 Входные клеммы напряжения (L
1
, L
2
, L
3
, N).
3 Разъем для внешнего питания 12 В.
1
2
3
4
Рисунок 2.3: Боковая панель с разъемами
Компоновка боковой панели с разъемами:
1 Слот для карты MicroSD.
2 Разъем последовательного интерфейса (для подключения принтера).
23
