Измерительный прибор 2883 Energy Master Эксплуатация прибора
ция.
Вызов списка памяти. Показываемый экран вызывается из памяти
прибора.
Метка маркированных данных. При просмотре записанных данных
эта метка указывает на то, что представленные результаты изме-
рения за данный отрезок времени могут быть недостоверны из-за
произошедших провалов или перенапряжений. Более подробная
информация приводится в разделе 5.1.16.
На наблюдаемых частотах на графике напряжения присутствует
сигнальное напряжение. Более подробная информация приво-
дится в разделах 3.13 и 3.19.4.
Режим связи с носителем USB. В этом режиме выбранные фраг-
менты записи можно перенести с карты microSD на носитель USB.
В этом режиме связь носителя USB и ПК отключается. Более по-
дробные сведения приводятся в 3.18.

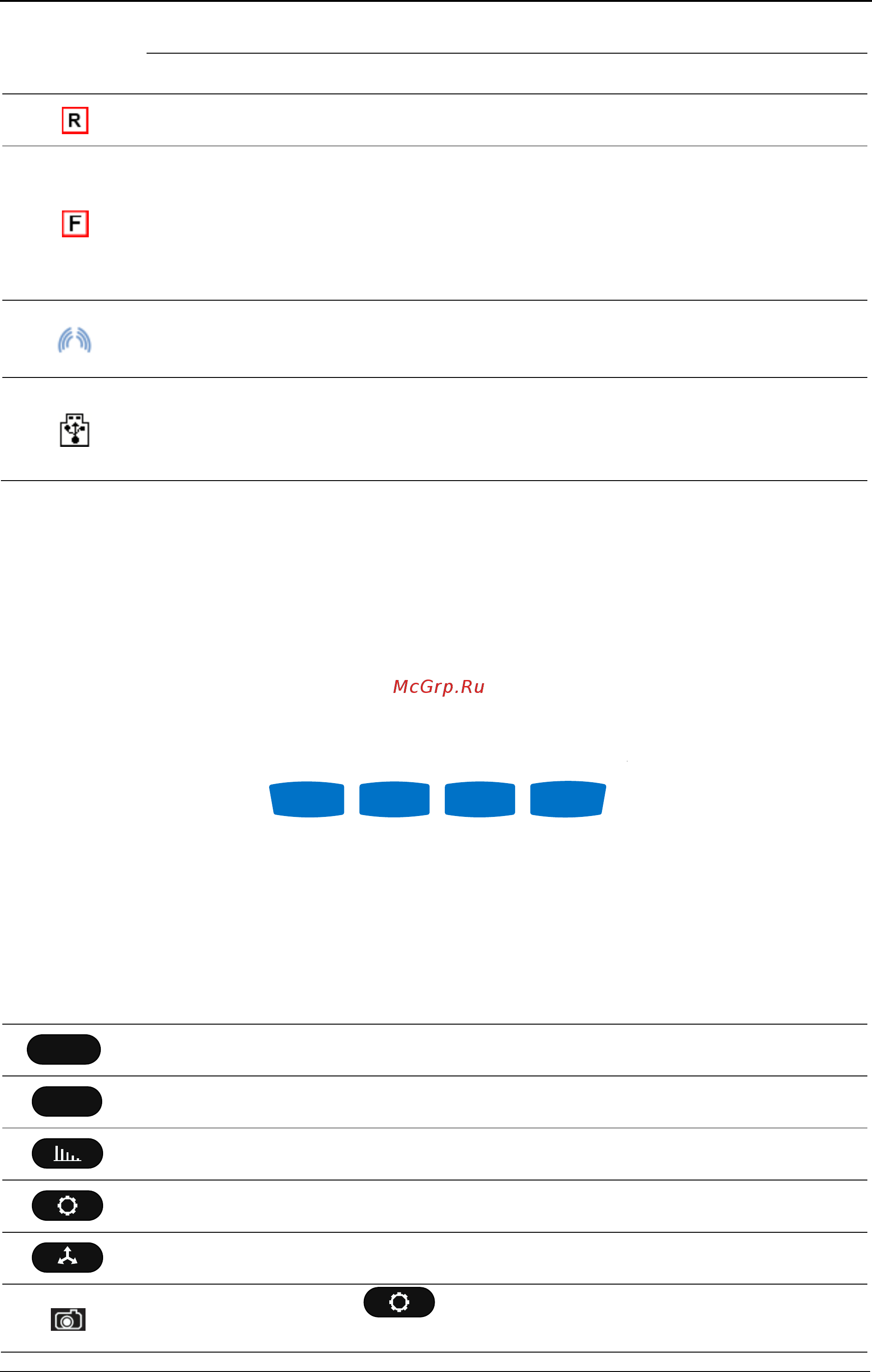

3.2 Кнопки прибора
Клавиатура прибора делится на четыре подгруппы:
• Функциональные кнопки
• Кнопки быстрого доступа
• Клавиши для манипуляций с меню и масштабирования: Курсоры, вход/ввод
(Enter), выход (Escape)
• Другие кнопки: Кнопки включения/выключения подсветки и питания
Функциональные кнопки
F1
F2
F3
F4
являются многофунк-
циональными. Текущая функция кнопки показывается в нижней части экрана и
зависит от выбранной функции прибора.
Кнопки быстрого доступа показываются в таблице ниже. Эти кнопки обеспечивают
быстрый доступ к наиболее часто используемым функциям прибора.
Таблица 3.2: Кнопки быстрого доступа и другие функциональные кнопки
UIf
Показывает экран «UIF Meter» (Измеритель напряжения, тока и ча-
стоты) из подменю MEASUREMENT (измерение)
PQS
Показывает экран «Power meter» (измеритель мощности) из подме-
ню MEASUREMENT (измерение).
Показывает экран «Harmonics meter» (Измеритель гармоник) из
подменю MEASUREMENT (измерение).
Показывает экран «Connection Setup» (Настройка связи) из подме-
ню MEASUREMENT (измерение).
Показывает экран «Phase diagram» (Фазовая диаграмма) из подме-
ню MEASUREMENT (измерение).
Удерживайте кнопку в нажатом состоянии в течение 2 се-
кунд, чтобы запустить функцию WAVEFORM SNAPSHOT (снимок
