Измерительный прибор 2883 Energy Master Эксплуатация прибора
Коэффициент несимметрии токов нулевой последовательности i
0

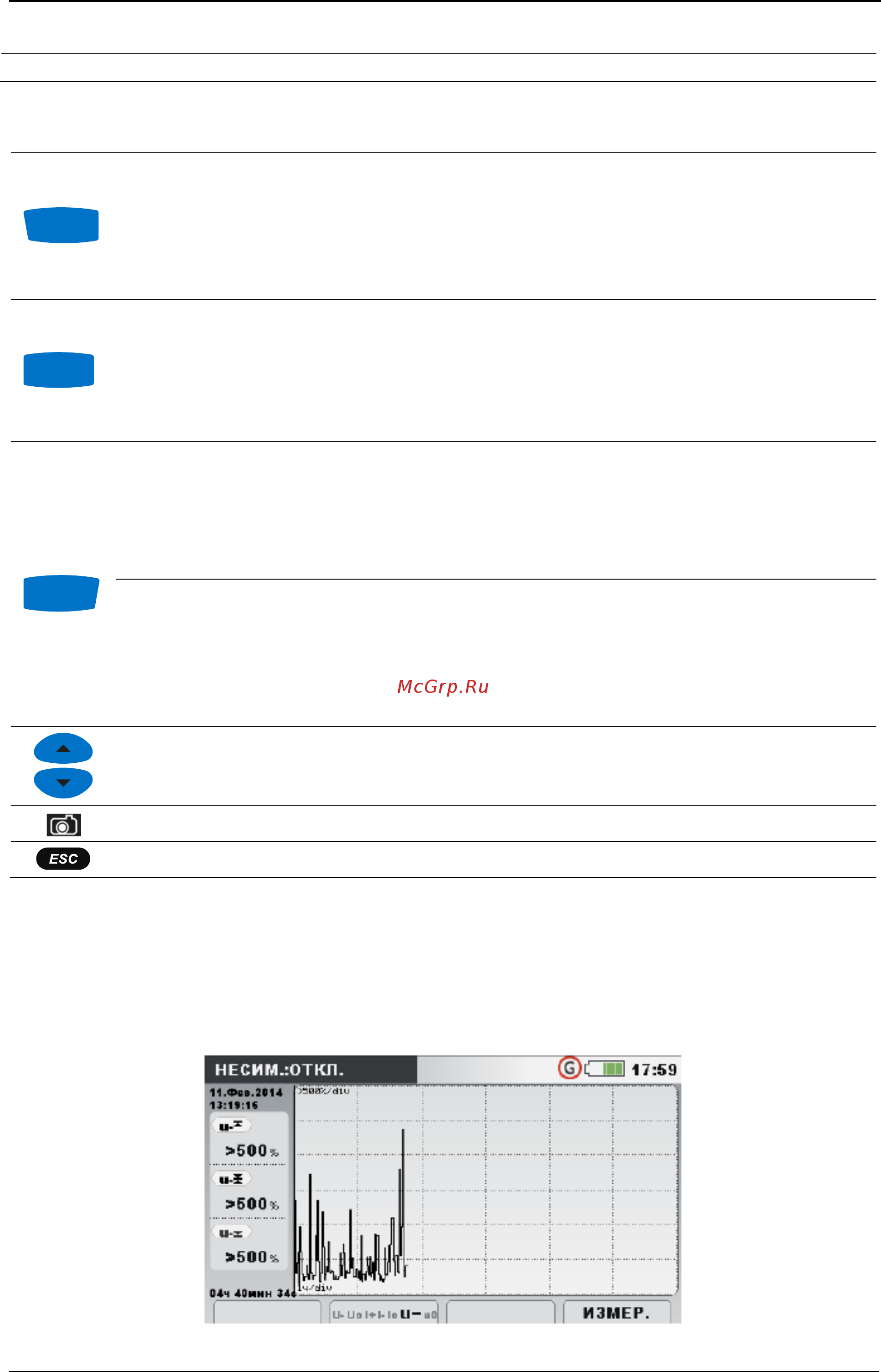

Таблица 3.37: Кнопки на экране диаграммы несимметрии
F1
HOLD
(УДЕР-
ЖАНИЕ)
Удержание измеренного значения на дисплее. В верхнем
правом углу дисплея отображается зафиксированное
время.
RUN (ЗА-
ПУСК)
Запуск удерживаемого измерения.
F2
U I
I U
Показывает измерение несимметрии напряжений и выби-
рает напряжение для масштабирования (с помощью кур-
сора)
Показывает измерение несимметрии токов и выбирает
ток для масштабирования (с помощью курсора)
F4
METER
(ИЗМЕ-
РИТЕЛЬ-
НЫЙ
ПРИБОР)
Переключение на представление «PHASE DIAGRAM»
(ФАЗОВАЯ ДИАГРАММА).
UNBAL.
(НЕСИМ.)
Переключение на представление «UNBALANCE
DIAGRAM» (ДИАГРАММА НЕСИММЕТРИИ).
TREND
(ОТКЛО-
НЕНИЯ)
Переключение в представление TREND (ОТКЛОНЕНИЯ)
(доступно только во время записи).
Масштабирование векторов напряжения или тока.
Снимок экрана.
Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕНИЯ).
3.10.3 Отклонения несимметрии
При активном режиме записи доступно представление «UNBALANCE TREND»
(ОТКЛОНЕНИЯ НЕСИММЕТРИИ) (инструкции по запуску РЕГИСТРАТОРА ОБЩЕ-
ГО НАЗНАЧЕНИЯ приводятся в разделе 3.14).
67
