ваются по мере накопления дополнительного опыта. В определенных случаях ин-

тергармоники, даже на низких уровнях, приводят к возникновению эффекта фли-

кера (см. 5.2.7), или вызывают помехи в системах пульсационного управления.

5.2.6 Передача сигналов (сигнализация) через питающие сети

В некоторых странах распределительные системы общего назначения могут ис-

пользоваться энергоснабжающей компанией для передачи сигналов. В течение

более 99% времени суток усредненные за 3 каждые секунды сигнальные напря-

жения не должны превышать значений, указанных на следующем рисунке.

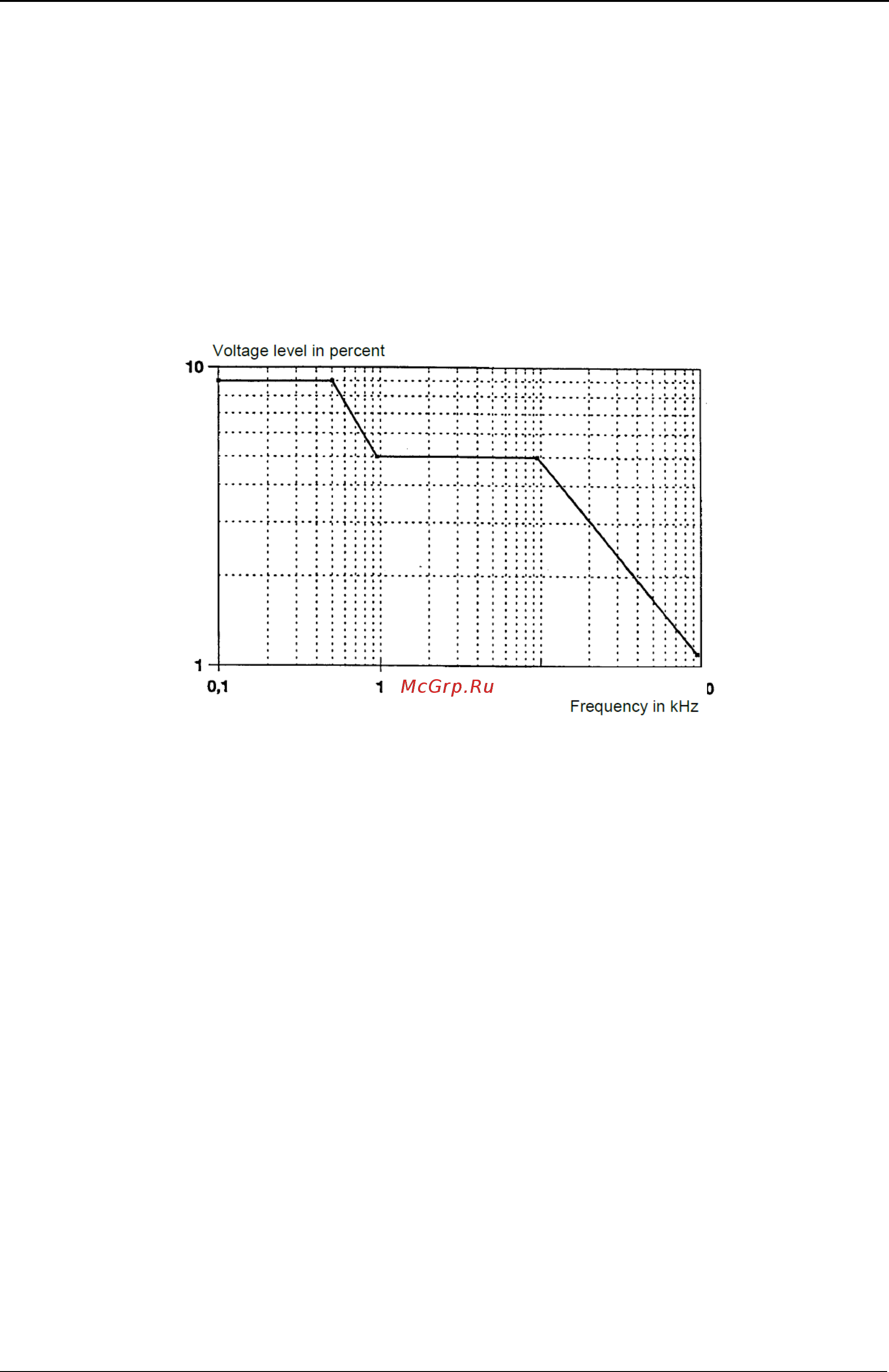

Рисунок 5.17: Предельные уровни сигнальных напряжений, передаваемых по

электрическим сетям, согласно стандарту EN50160

5.2.7 Степень скачка напряжения

При нормальных условиях эксплуатации за любой период продолжительностью в

одну неделю степень длительных скачков напряжения (фликеров), вызываемых

колебаниями напряжения, должна составлять Plt ≤ 1 в течение 95% времени.

5.2.8 Провалы напряжения

Как правило, провалы напряжения обусловлены неисправностями, возникающими

в системах питания общего назначения или в установках пользователей. Годовая

частота существенно варьируется в зависимости от типа электрической системы

питания и от точки наблюдения. Более того, распределение на протяжении года

может значительно меняться. Длительность большинства провалов напряжения

составляет менее 1 с, а продолжительное напряжение провала - более 40%. Тра-

диционно, пороговое значение начала провала составляет 90% от номинального

напряжения. Зафиксированные провалы напряжения классифицируются в соот-

ветствии со следующей таблицей.

Таблица 5.8:Классификация провалов напряжения

Уровень напряжения в процентах

Частота в кГц
