Metrel MI 2883 [66/201] Диаграмма несимметрии

Измерительный прибор 2883 Energy Master Эксплуатация прибора

(ИЗМЕ-

РИТЕЛЬ-

НЫЙ

ПРИБОР)

(ФАЗОВАЯ ДИАГРАММА).

UNBAL.

(НЕСИМ.)

Переключение на представление «UNBALANCE

DIAGRAM» (ДИАГРАММА НЕСИММЕТРИИ).

TREND

(ОТКЛО-

НЕНИЯ)

Переключение в представление TREND (ОТКЛОНЕНИЯ)

(доступно только во время записи).

Масштабирование векторов напряжения или тока.

Снимок экрана.

Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕНИЯ).

3.10.2 Диаграмма несимметрии

На диаграмме несимметрии отображается несимметрия токов и напряжений из-

мерительной системы. Несимметрия возникает, когда среднеквадратические зна-

чения или углы сдвига последовательных фаз не равны. Диаграмма показана на

рисунке ниже.

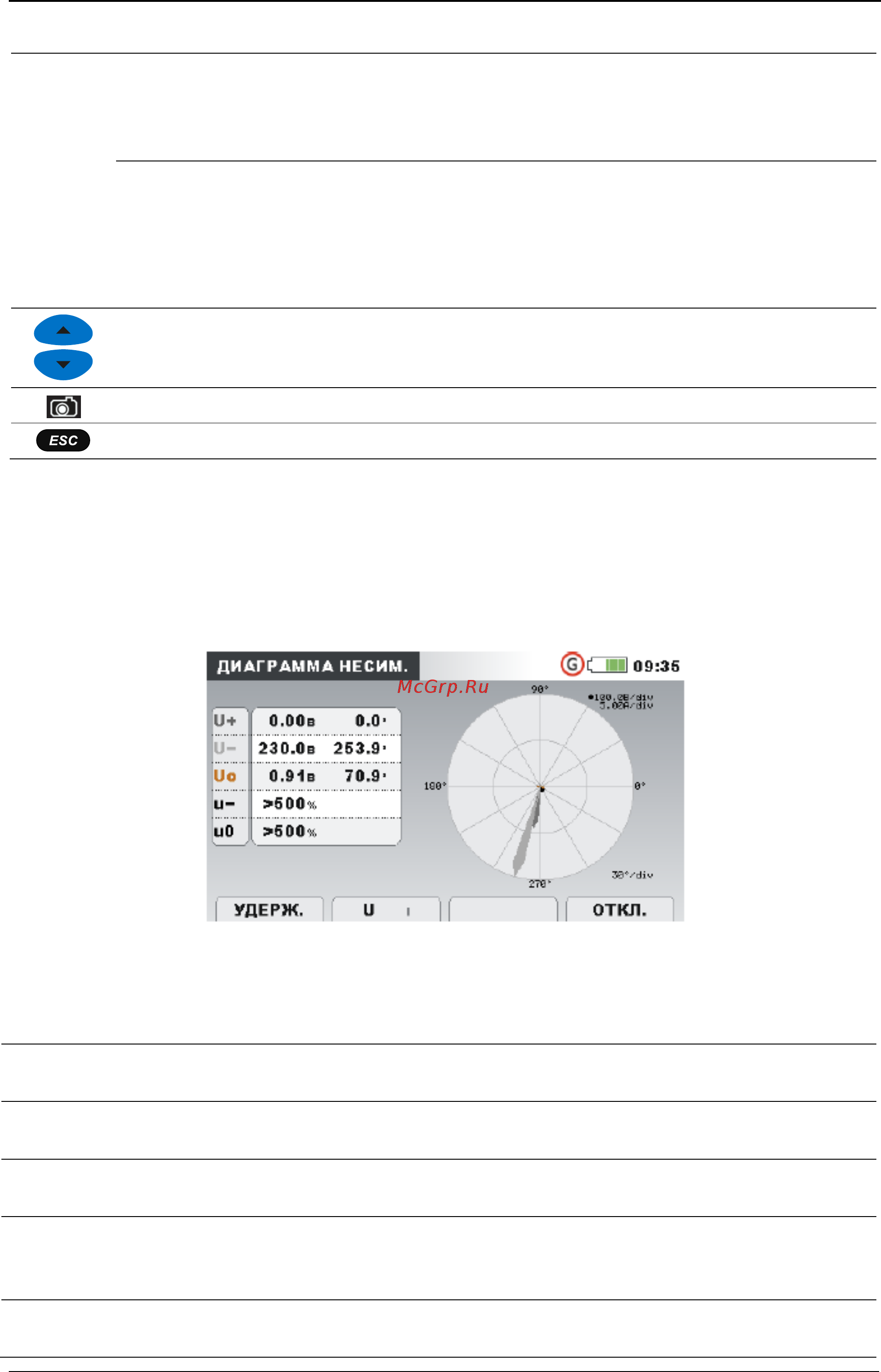

Рисунок 3.37: Экран диаграммы несимметрии

Таблица 3.36: Символы и сокращения, используемые на экране прибора

Составляющая нулевой последовательности напряжения U

Составляющая нулевой последовательности тока I

U+

I+

Составляющая напряжения прямой последовательности U

Составляющая тока прямой последовательности I

U-

I-

Составляющая напряжения обратной последовательности U

Составляющая тока обратной последовательности I

Коэффициент несимметрии напряжений обратной последовательно-

сти u

Коэффициент несимметрии токов обратной последовательности i

Коэффициент несимметрии напряжений нулевой последовательно-

сти u
