Измерительный прибор 2883 Energy Master Эксплуатация прибора
В следующей таблице показывается, каким образом блокировка влияет на функ-
циональные возможности прибора.
Таблица 3.92: Заблокированные функции прибора
ИЗМЕРЕНИЯ
Доступ имеется.
Функция копирования экрана кривой напряжения и
тока заблокирована.
РЕГИСТРАТОРЫ
Доступ отсутствует.
НАСТРОЙКА ИЗМЕРЕ-
НИЙ
Доступ отсутствует.
ОБЩАЯ НАСТРОЙКА
Доступ отсутствует, за исключением доступа к меню
«Lock/Unlock» (Блокировка/разблокировка).

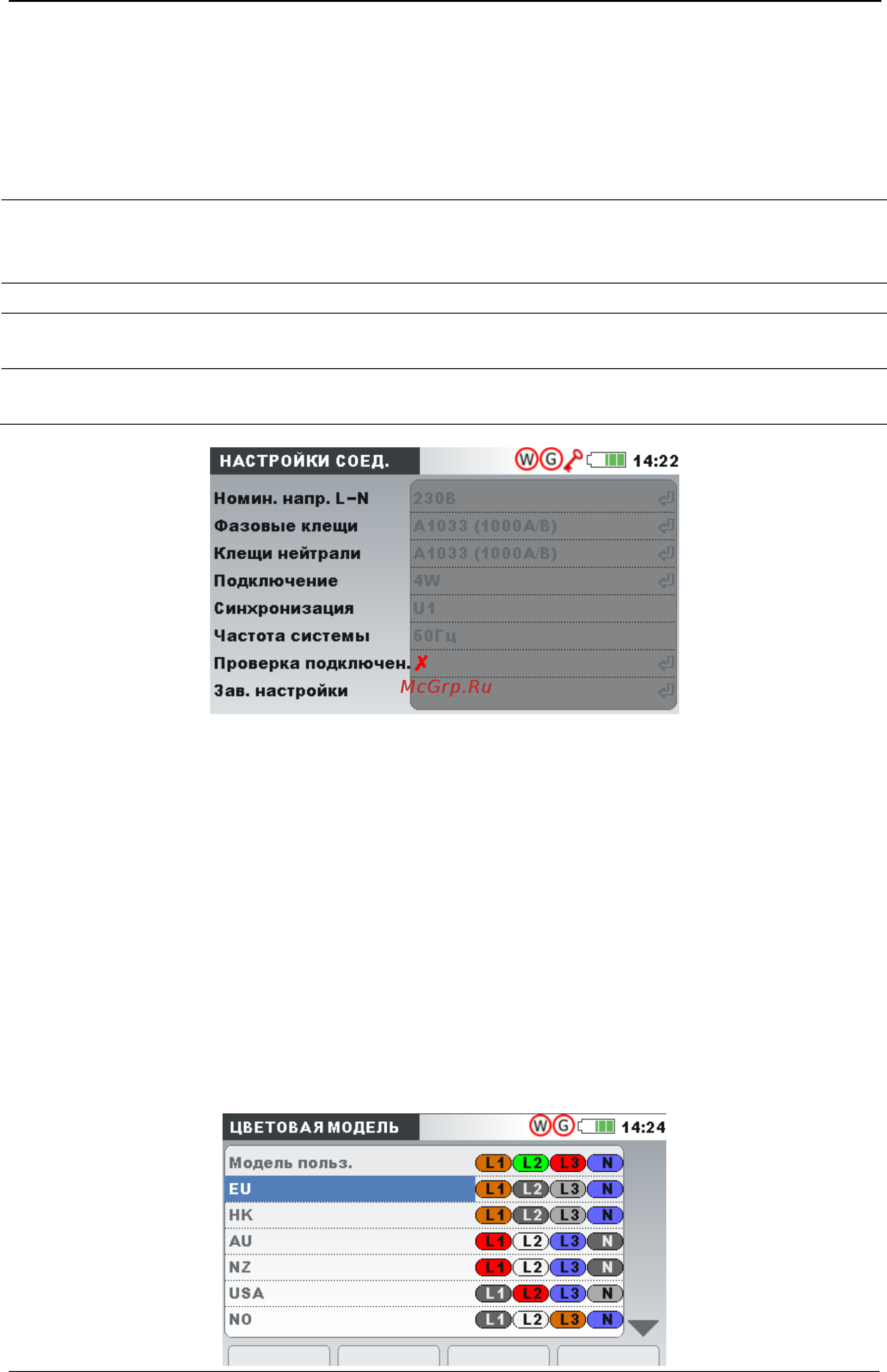

Рисунок 3.68: Экран заблокированного прибора
Примечание. Если пользователь забыл код деблокировки, для разблокировки
прибора можно использовать общий код разблокировки «7350».
3.20.6 Цветовая модель
В меню «COLOUR MODEL» (ЦВЕТОВАЯ МОДЕЛЬ) пользователь может изменять
цветовое представление фазных напряжений и токов в соответствии с потребно-
стями пользователя. Существует несколько предварительно определенных цве-
товых схем (ЕС, США и т.д.) и пользовательский режим, в котором пользователь
может установить собственную цветовую модель.
113
