Измерительный прибор 2883 Energy Master Эксплуатация прибора

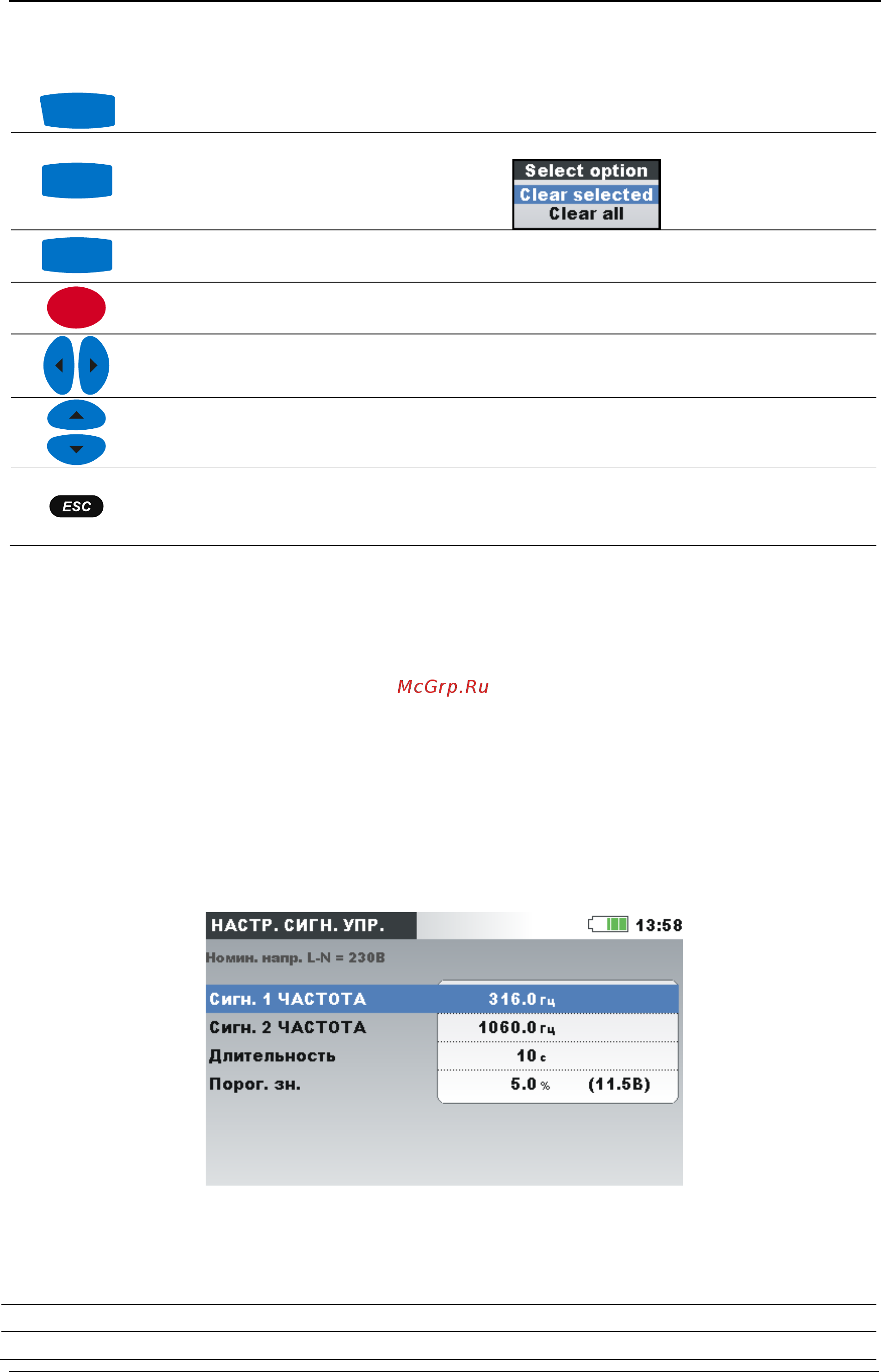

Таблица 3.79: Кнопки на экранах настройки аварийной сигнализации
F1
ДОБАВИТЬ
Добавляется новый аварийный сигнал.
F2
УДАЛИТЬ
Очистка выбранных или всех аварийных сигналов:
F3
РЕДАКТИ-
РОВАТЬ
Редактирование выбранного аварийного сигнала.
ENTER
Вход в подменю для установки аварийного сигнала или выход из
этого меню.
Клавиши управления курсором. Позволяет выбрать параметр или
изменить его значение.
Клавиши управления курсором. Позволяет выбрать параметр или
изменить его значение.
Подтверждает выбранное значение для аварийного сигнала.
Возврат в подменю «MEASUREMENT SETUP» (НАСТРОЙКА ИЗ-
МЕРЕНИЙ).
3.19.4 Настройка сигналов управления
Сигнал напряжения, передаваемый через электрическую сеть и называемый
«сигналом пульсационного контроля», в определенных системах представляет
собой всплеск напряжения, часто генерируемый на негармонической частоте и
используемый для удаленного управления промышленными установками, счётчи-
ками электроэнергии и другими устройствами.
Могут быть определены различные частоты передачи сигналов. Сигналы могут
использоваться в качестве источников для инициирования установленной пользо-
вателем тревоги и могут также регистрироваться. Более подробная информация о
настройке аварийных сигналов приводится в разделе 3.19.3. Инструкции по запус-
ку регистратора приводятся в разделе 3.14.
Рисунок 3.61: Экран настройки сигналов управления
Таблица 3.80: Описание меню настройки сигналов управления
Nominal voltage (Номи-
Указывает тип (L-N или L-L) и значение номиналь-
106
