Измерительный прибор 2883 Energy Master Эксплуатация прибора
(УДЕР-
ЖАНИЕ)
правом углу дисплея отображается зафиксированное
время.
RUN (ЗА-
ПУСК)
Запуск удерживаемого измерения.
F4
METER
(ИЗМЕ-
РИТЕЛЬ-
НЫЙ
ПРИБОР)
Переключение в представление «METER» (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР).
TREND
(ОТКЛО-
НЕНИЯ)
Переключение в представление TREND (ОТКЛОНЕНИЯ)
(доступно только во время записи).
Снимок экрана.
Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕНИЯ).
3.9.2 Отклонения
При активном режиме записи доступно представление «TREND» (ОТКЛОНЕНИЯ)
(инструкции по запуску режима записи приводятся в разделе 3.14). Параметры
фликера можно наблюдать путем циклического нажатия клавиши F4 (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР – ОТКЛОНЕНИЯ). Интервалы записи значений фликера соот-
ветствуют стандарту IEC 61000-4-15. Поэтому измеритель фликера работает
независимо от выбранного интервала записи в меню GENERAL RECORDER (РЕ-
ГИСТРАТОР ОБЩЕГО НАЗНАЧЕНИЯ).

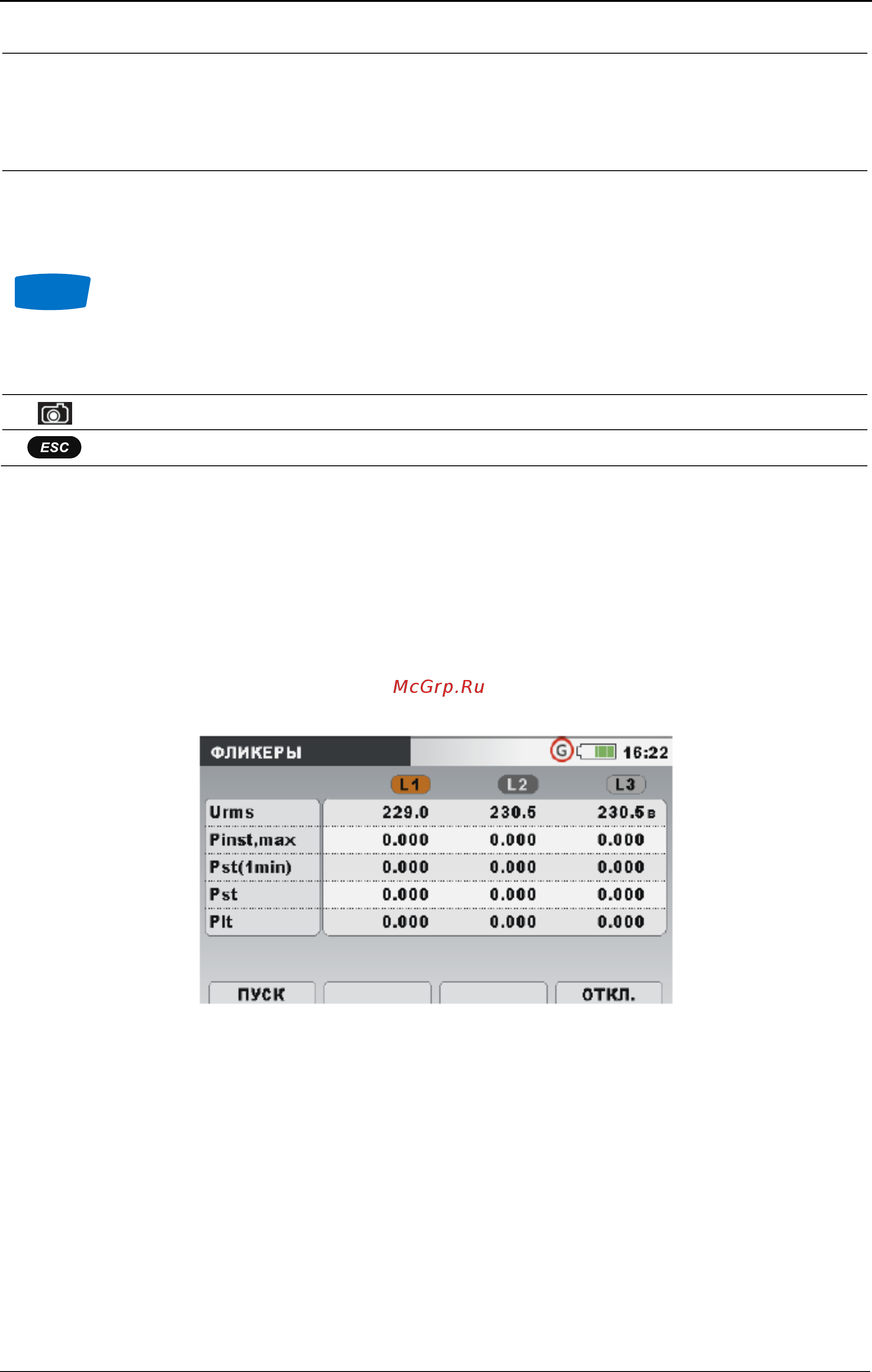

Рисунок 3.35: Экран отклонений фликера
62
