Измерительный прибор 2883 Energy Master Эксплуатация прибора
ТЕЛЬНЫЙ
ПРИБОР)
TREND (ОТ-
КЛОНЕНИЯ)
Переключение в представление «TREND» (ОТКЛОНЕ-
НИЯ).
EFF (ЭФ-
ФЕКТИВ-
НОСТЬ)
Переключение в представление «EFFICIENCY» (ЭФ-
ФЕКТИВНОСТЬ).
Снимок экрана.
Возврат в подменю «MEASUREMENTS» (ИЗМЕРЕ-
НИЯ).
3.7.2 Отклонения
Представление TREND (ОТКЛОНЕНИЯ) доступно только при активном режиме
записи (инструкции по запуску РЕГИСТРАТОРА ОБЩЕГО НАЗНАЧЕНИЯ приво-
дятся в разделе 3.14).

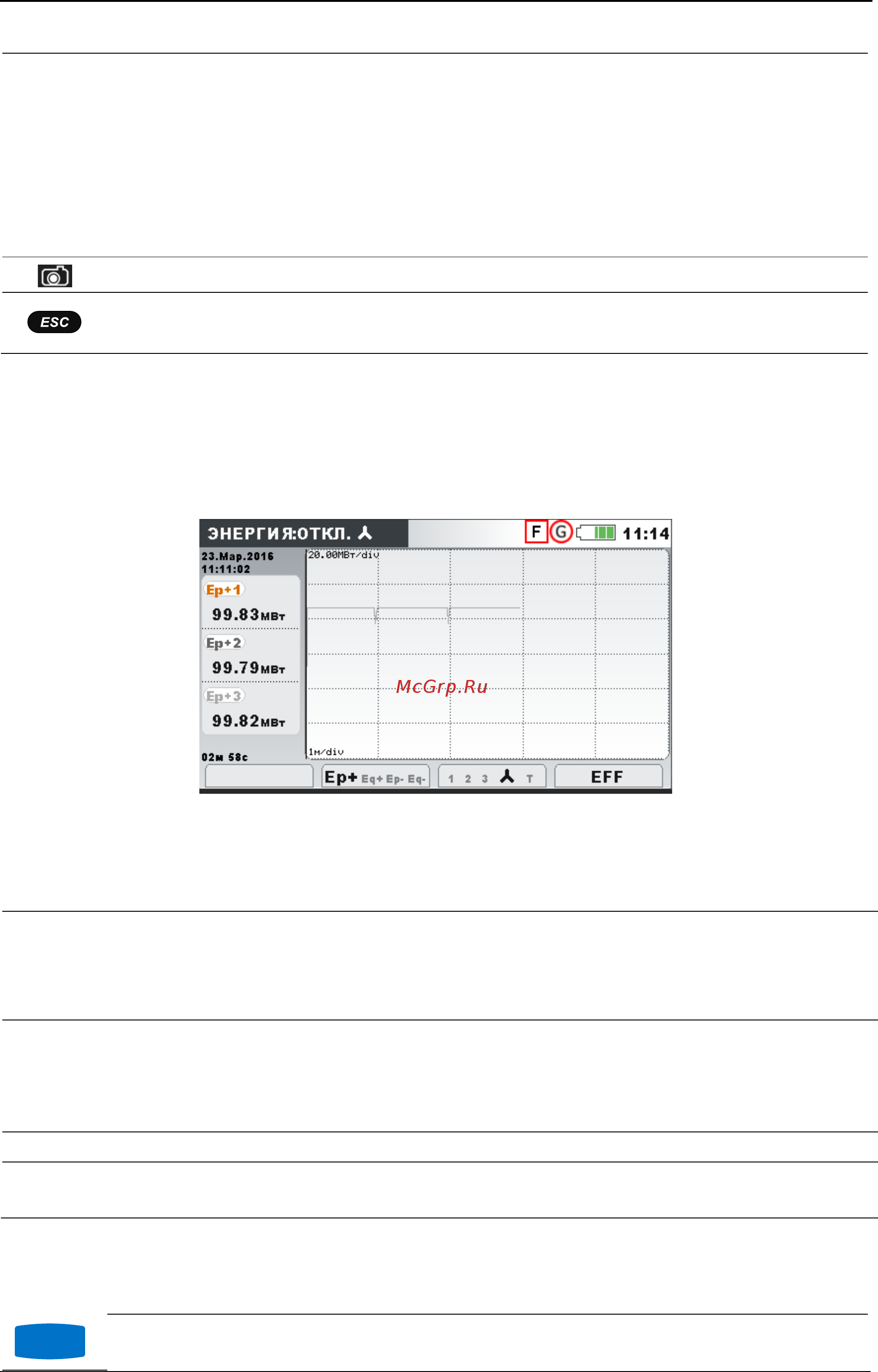

Рисунок 3.28: Экран отклонений энергии
Таблица 3.18: Символы и сокращения, используемые на экране прибора
Ep+
Ep-
Потребляемая (+) фазная (Ep
1
+
, Ep
2
+
, Ep
3
+
) или полная
(Ep
tot
+
) активная энергия
Генерируемая (-) фазная (Ep
1
-
, Ep
2
-
, Ep
3
-
) или полная (Ep
tot
-
) активная энергия
Eq+
Eq-
Потребляемая (+) фазная (Eq
1
+
, Eq
2
+
, Eq
3
+
) или полная
(Eq
tot
+
) основная (основная гармоника) реактивная энергия
Генерируемая (-) фазная (Eq
1
-
, Eq
2
-
, Eq
3
-
) или полная (Eq
tot
-
) основная (основная гармоника) реактивная энергия
Start (время начала)
Время и дата запуска регистратора
Duration (продолжи-
тельность)
Истекшее время регистратора
Таблица 3.19: Кнопки на экранах энергии Energy (TREND) (Энер-
гия/ОТКЛОНЕНИЯ)
F2
Ep+ Eq+ Ep- Eq-
Показывает активную потребляемую энергию для ин-
тервала времени (IP), выбранного с помощью курсора.
47
