Измерительный прибор 2883 Energy Master Методы регистрации и подключение
прибора

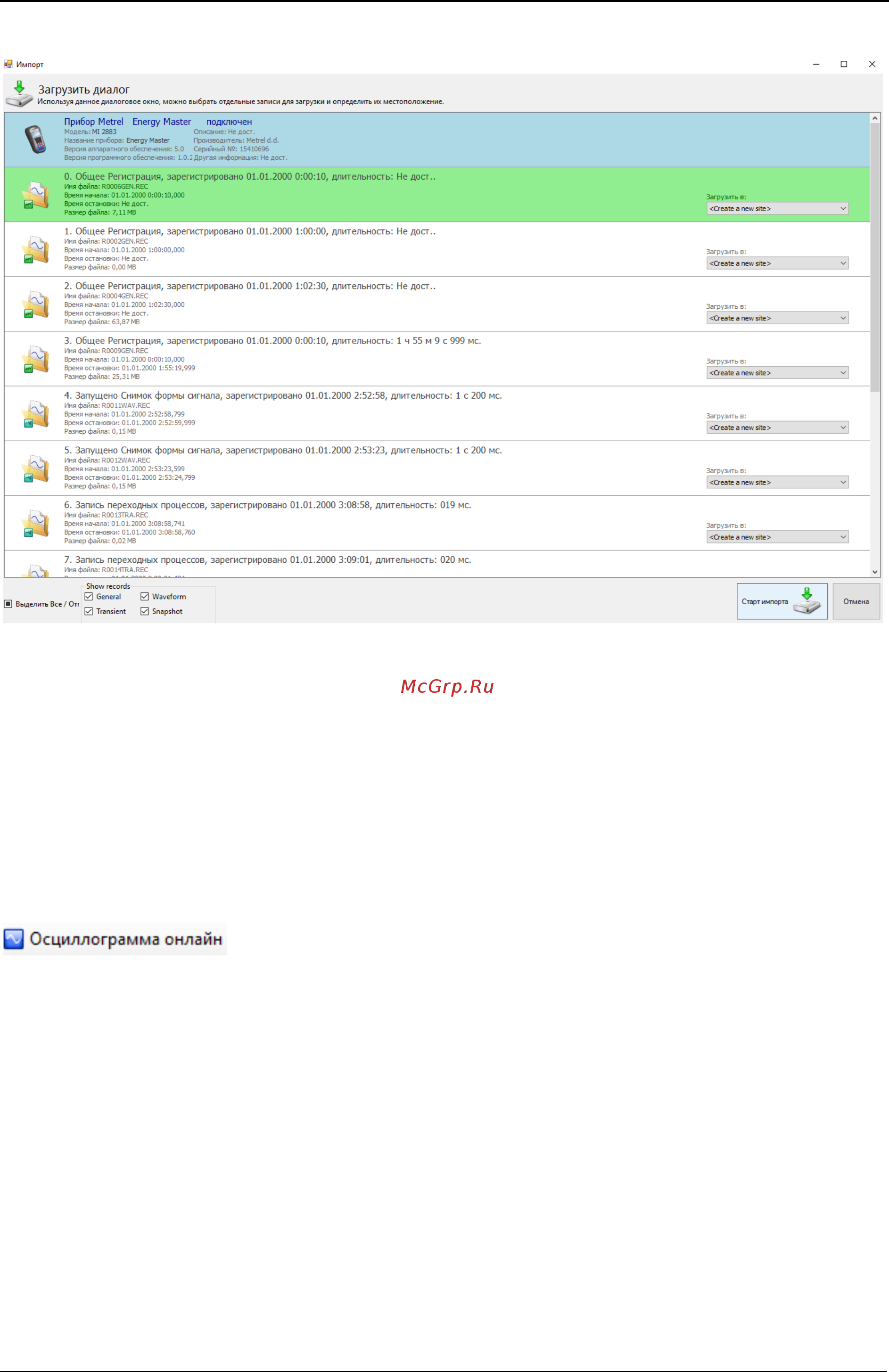

Рисунок 4.25: Выбор записей из списка для загрузки
На рисунке, приведенном выше, показан пример, в котором выбраны две первые
записи. Чтобы запустить загрузку, необходимо нажать кнопку «Start importing»
(Начать импорт).
Осциллограмма в реальном времени
Чтобы открыть окно области охвата в реальном времени, нажмите кнопку
. Откроется окно нового документа, как показано на рисунке
ниже.
137
