Измерительный прибор 2883 Energy Master Эксплуатация прибора
нальное напряжение)
ного напряжения.
SIGN. 1 FREQUENCY (1-я
сигнальная частота)
1
-я
наблюдаемая сигнальная частота.
SIGN. 2 FREQUENCY (2-я
сигнальная частота)
2
-я
наблюдаемая сигнальная частота.
DURATION (ПРОДОЛЖИ-
ТЕЛЬНОСТЬ)
Продолжительность записи среднеквадратического
значения, которое будет регистрироваться после
достижения порогового значения.
THRESHOLD (ПОРОГО-
ВОЕ ЗНАЧЕНИЕ)
Пороговое значение, выраженное в процентах от
номинального напряжения, при достижении которо-
го будет запускаться регистрация сигнального со-
бытия.

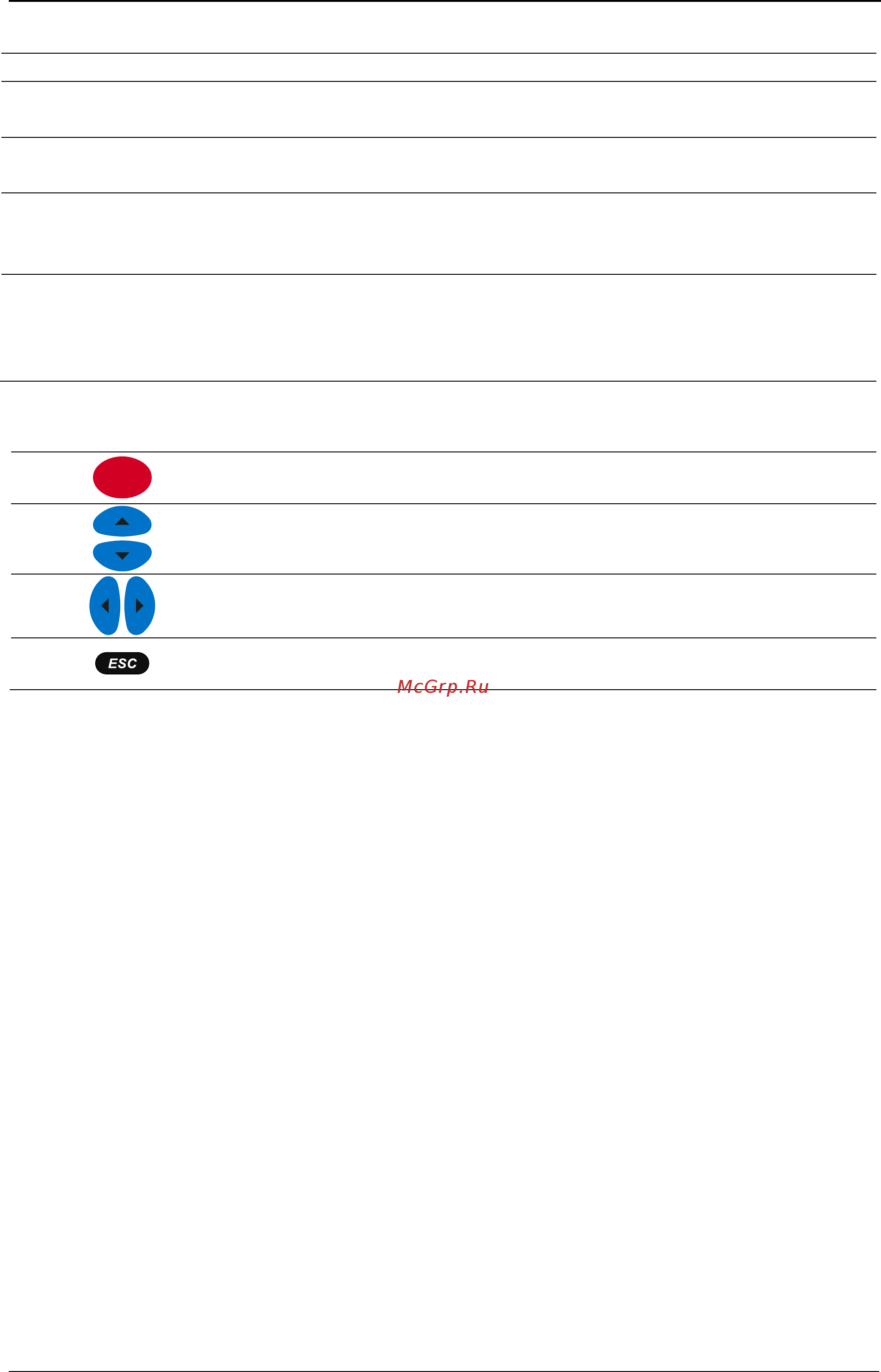

Таблица 3.81: Кнопки на экране настройки передачи сигналов управления
ENTER
Вход в подменю для установки сигнальной частоты или
выход из этого меню.
Переключение между данными параметрами.
Изменение значения выбранного параметра.
Возврат в подменю «MEASUREMENT SETUP» (НАСТРОЙ-
КА ИЗМЕРЕНИЙ).
3.19.5 Настройка параметров регистрации быстрого изменения
напряжения (RVC)
RVC (быстрое изменение напряжения) – это быстрое изменение среднеквадрати-
ческого значения напряжения, возникающее между двумя устойчивыми состояни-
ями, во время которого среднеквадратическое значение напряжения не превыша-
ет пороги провала/перенапряжения.
Напряжение находится в устойчивом состоянии, если все непосредственно пред-
шествующие среднеквадратические значения напряжения 100/120 U
Rms(½)
остают-
ся в пределах установленного порога функции RVC относительно среднеарифме-
тических значений этих напряжений 100/120 U
Rms(½)
(100 значений для номиналь-
ной частоты 50 Гц и 120 значений для номинальной частоты 60 Гц). Порог функ-
ции RVC устанавливается в зависимости от используемой системы в виде про-
цента от номинального значения напряжения U
Nom
в пределах 1 - 6 %. Более по-
дробные сведения об измерении быстрых изменений напряжения приводятся в
разделе 5.1.14. Инструкции по запуску регистратора приводятся в разделе 3.14.
107
