Измерительный прибор 2883 Energy Master Эксплуатация прибора
ENTER
Вход в выбранное подменю.
3.4.1 Подменю прибора
Нажимая клавишу «ENTER» (ВВОД) в главном меню, пользователь может вы-
брать одно из четырех подменю:
• Measurements (Измерения) – набор основных экранов измерений.
• Recorders (Регистраторы) – настройка и просмотр различных записей.
• Measurement setup (Настройка измерений) – настройка параметров измере-
ний.
• General setup (Общая настройка) – установка общих настроек прибора.
Список всех подменю с доступными функциями представлен на следующих ри-
сунках.

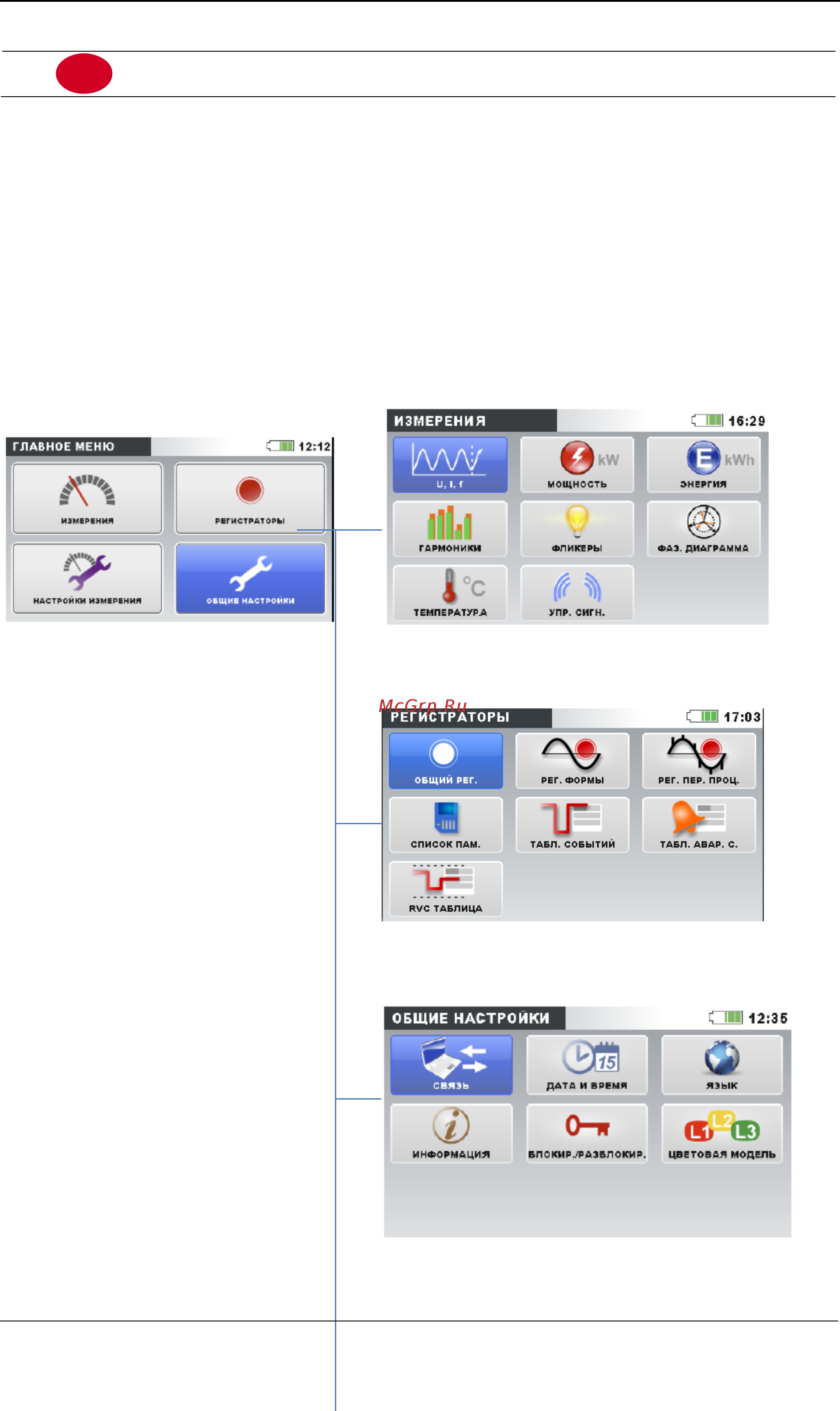

Рисунок 3.6: Подменю измерения
Рисунок 3.7: Подменю регистраторов
Рисунок 3.8: Подменю настройки измерений
30
