Измерительный прибор 2883 Energy Master Эксплуатация прибора

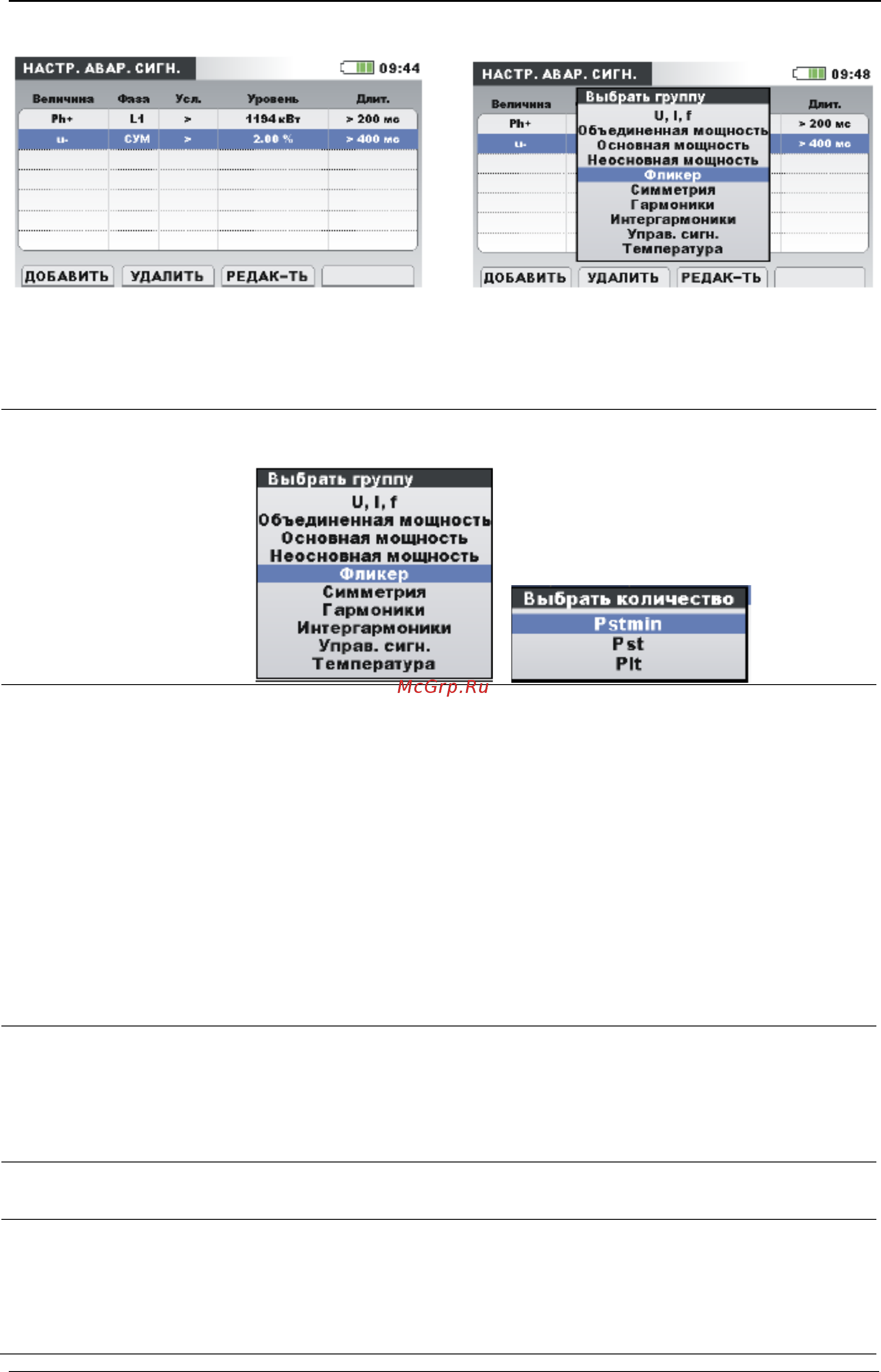

Рисунок 3.60: Экраны настройки аварийных сигналов
Таблица 3.78: Описание настройки аварийных сигналов
1
-й
столбец -
Количество
(P+, Uh5, I,
на рисунке выше)
Выберите аварийный сигнал из группы измерений, а за-
тем само измерение.
2
-й
столбец -
Фаза
(TOT, L1,
на рисунке выше)
Выберите фазы для фиксации аварийных сигналов
• L1 – аварийный сигнал в фазе L
1
;
• L2 – аварийный сигнал в фазе L
2
;
• L3 – аварийный сигнал в фазе L
3
;
• LN – аварийные сигналы на фазе N;
•
L12 – аварийный сигнал линейного напряжения L
12
•
L23 – аварийный сигнал линейного напряжения L
23
•
L31 – аварийный сигнал линейного напряжения L
31
• ALL (ВСЕ) – аварийные сигналы на любой фазе;
• TOT (СУММ.) – аварийные сигналы для суммарных
показателей мощности или на измерениях, не свя-
занных с фазами (частота, несимметрия).
3
-й
столбец -
Условие
(«>» на рисунке вы-
ше)
Выбор метода запуска:
< запуск при падении измеряемой величины ниже порога
(ПАДЕНИЕ);
> запуск, когда измеряемая величина превышает порог
(НАРАСТАНИЕ);
4
-й
столбец -
Уровень
Пороговое значение.
5
-й
столбец -
Продолжительность
Минимальная длительность аварийного сигнала. Запуск
происходит только в том случае, если пороговое значение
превышается в течение определенного периода времени.
Примечание. Для измерения фликера время регистрации
рекомендуется установить на 10 мин.
