Измерительный прибор 2883 Energy Master Эксплуатация прибора

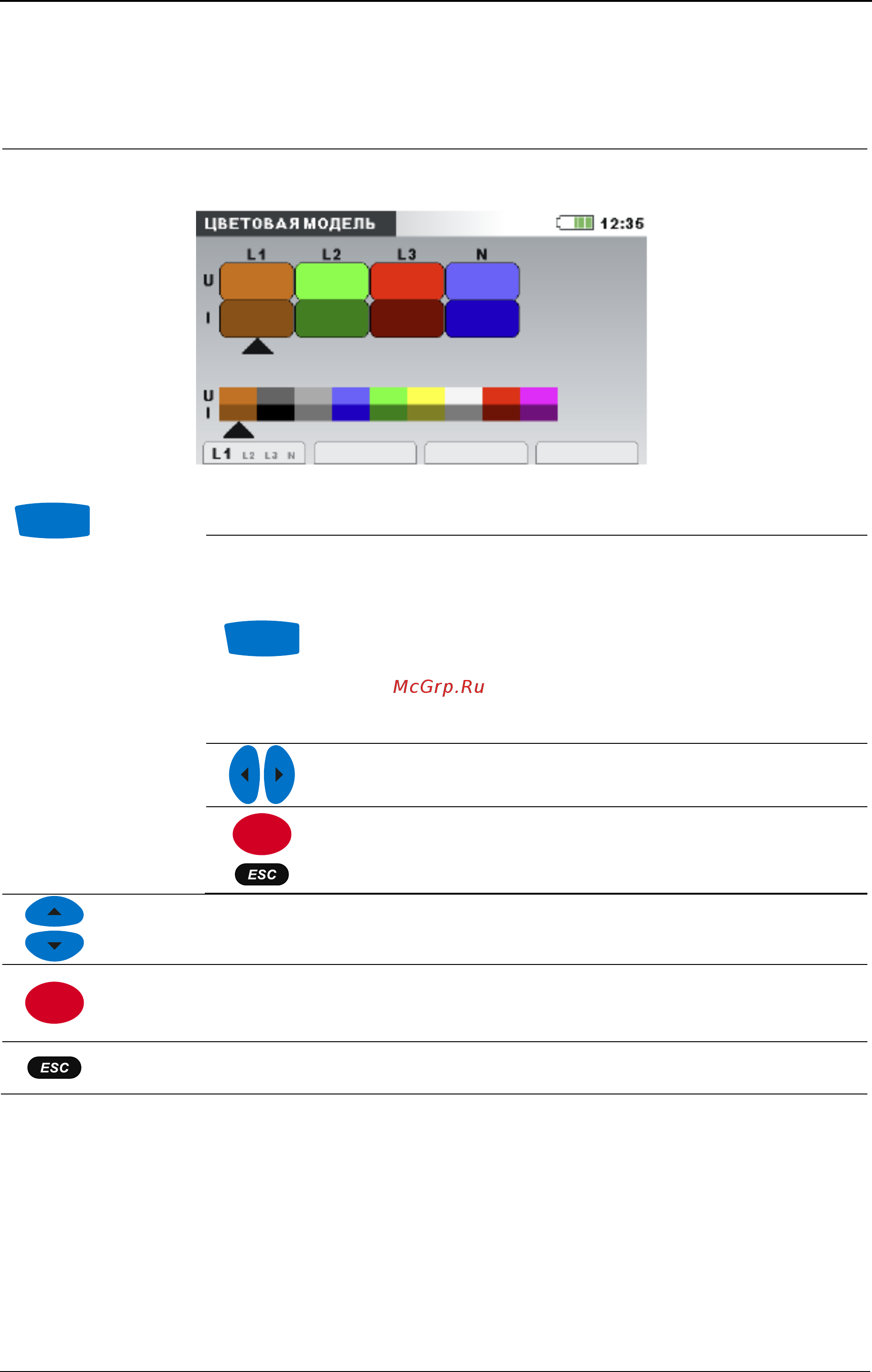

Рисунок 3.69: Цветовое представление фазных напряжений
Таблица 3.93: Кнопки на экранах «Colour model» (Цветовая модель)
F1
EDIT
(РЕ-
ДАК
ТИ-
РО-
ВАТ
Ь)
Открывает экран «Edit colour» (Редактировать цвет) (доступно
только в пользовательским режиме).
Кнопки на экране «Edit colour» (Редактировать цвет)
F1
L1 L2 L3 N
Показывает выбранный цвет для
фазы L1.
L1 L2 L3 N
Показывает выбранный цвет для
фазы L2.
L1 L2 L3 N
Показывает выбранный цвет для
фазы L3.
L1 L2 L3 N
Показывает выбранный цвет для
канала нейтрали N.
Выбор цвета.
ENTER
Возврат к экрану «COLOUR MODEL» (ЦВЕТОВАЯ
МОДЕЛЬ).
Выбор цветовой схемы.
ENTER
Подтверждение выбора цветовой схемы и возврат к подменю
«GENERAL SETUP» (ОБЩАЯ НАСТРОЙКА).
Возврат к подменю «GENERAL SETUP» (ОБЩАЯ НАСТРОЙКА) без
сохранения изменений.
114
