Измерительный прибор 2883 Energy Master Эксплуатация прибора

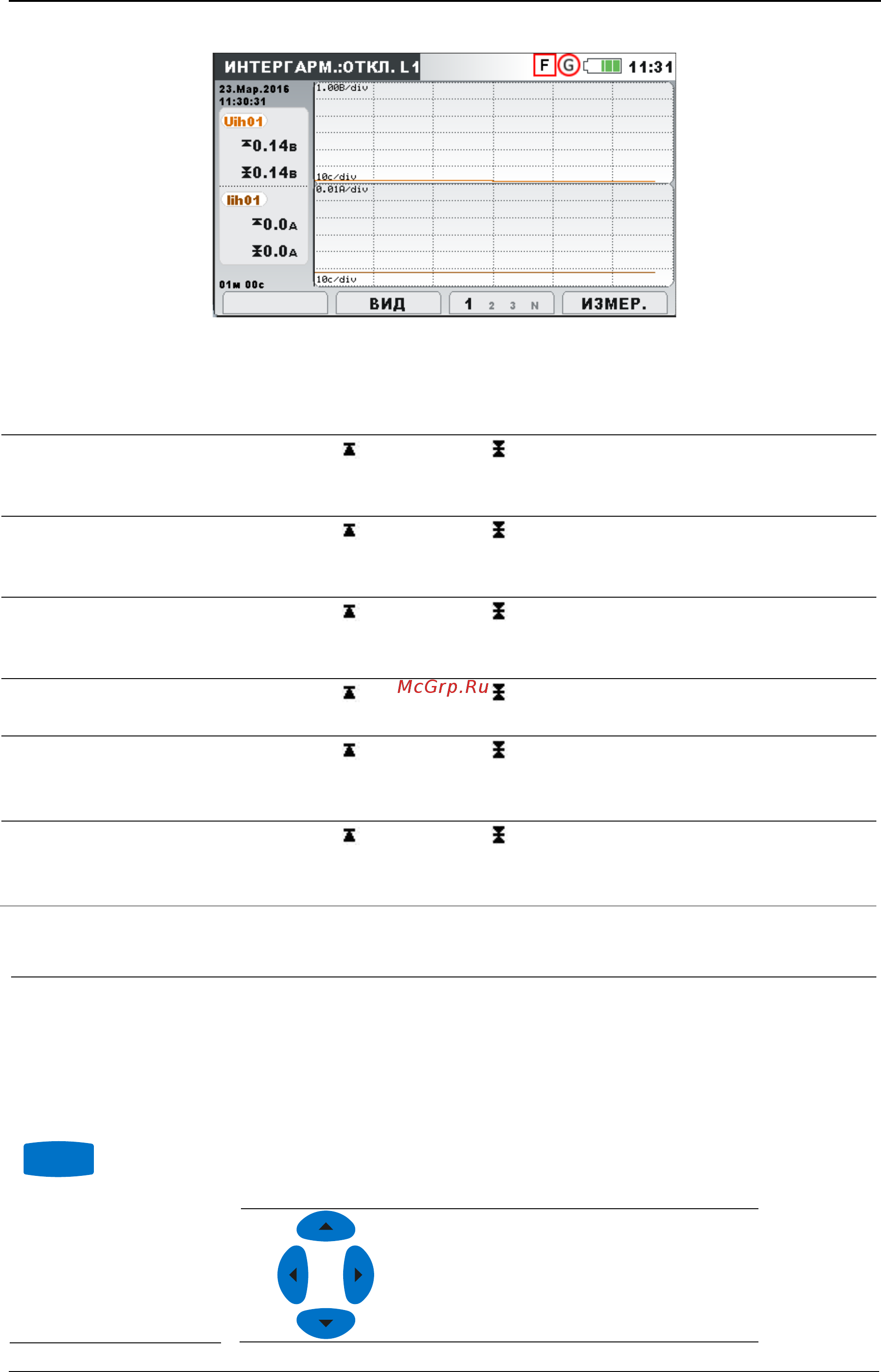

Рисунок 3.33: Экран отклонений гармоник и интергармоник
Таблица 3.28: Символы и сокращения, используемые на экране прибора
ThdU
Максимальное ( ) и среднее ( ) значение суммарного коэффи-
циента гармонических составляющих кривой напряжения (THD
U
)
для выбранной фазы за определенный интервал
ThdI
Максимальное ( ) и среднее ( ) значение суммарного коэффи-
циента гармонических составляющих кривой тока (THD
I
) для вы-
бранной фазы за определенный интервал
Udc
Максимальное ( ) и среднее ( ) значение постоянной составля-
ющей напряжения для выбранной фазы за определенный интер-
вал
Idc
Максимальное ( ) и среднее ( ) значение постоянной составля-
ющей тока для выбранной фазы за определенный интервал
Uh01...Uh50
Uih01
U
Максимальное ( ) и среднее ( ) значение для выбранной n-й
гармонической/интергармонической составляющей напряжения
для выбранной фазы за определенный интервал
Ih01 Ih50
Iih01
Ih5
Максимальное ( ) и среднее ( ) значение для выбранной n-й
гармонической/интергармонической составляющей тока для вы-
бранной фазы за определенный интервал
Таблица 3.29: Кнопки на экранах гармоник/интергармоник (ОТКЛОНЕНИЯ)
F2
VIEW
(ПРЕД-
СТАВ-
ЛЕНИЕ)
Переключение между представлениями гармоник или интер-
гармоник.
Переключение единиц измерения между среднеквадратиче-
скими значениями вольт, ампер или процентами от основ-
ной гармоники.
Выбор порядкового номера гармоники для наблюдения.
Кнопки в окне VIEW (ПРЕДСТАВЛЕНИЕ):
Выбор опции.
59
