Измерительный прибор 2883 Energy Master Методы регистрации и подключение
прибора

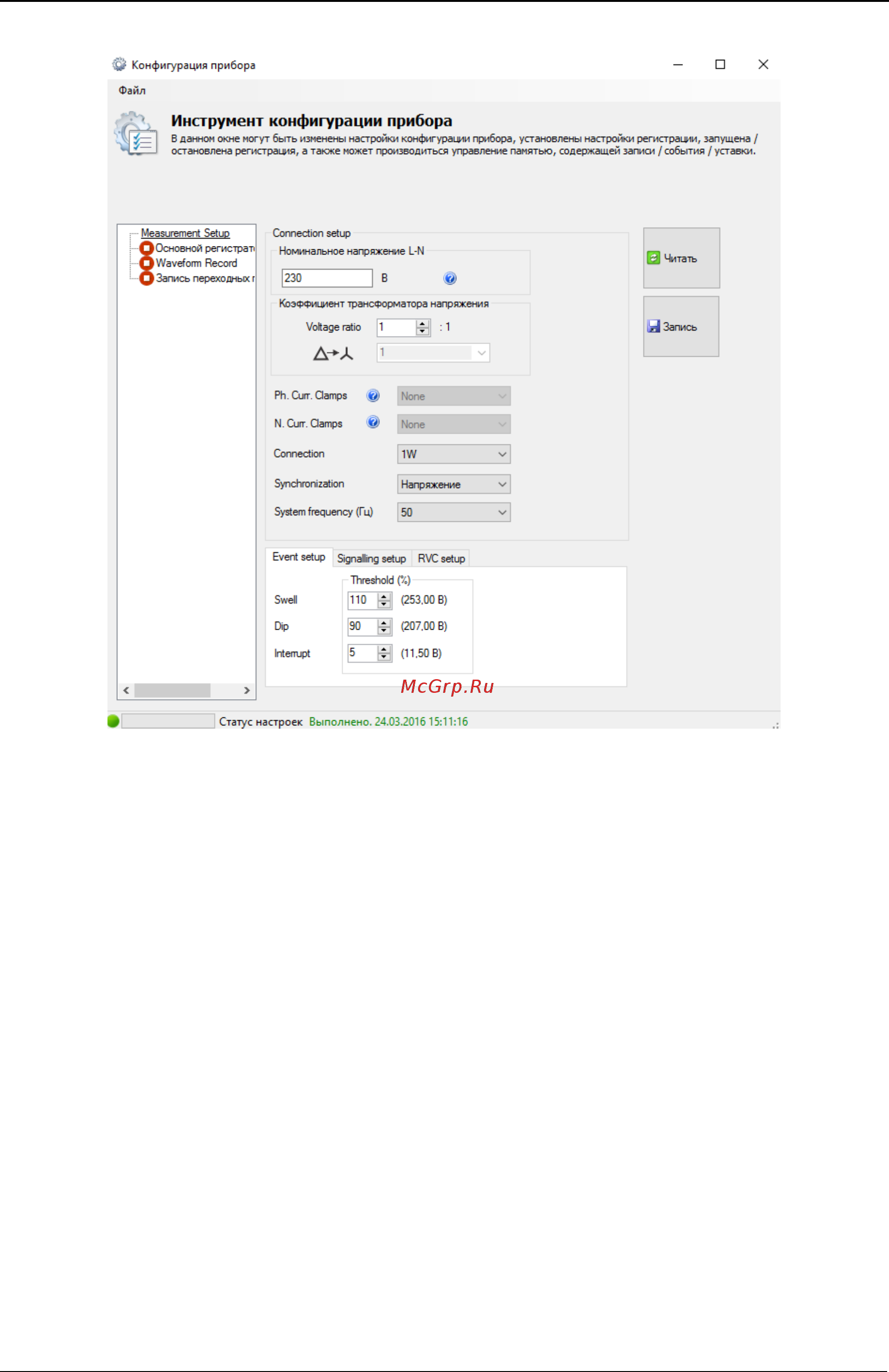

Рисунок 4.27: Форма настройки прибора в удаленном режиме
Для получения текущих параметров настройки прибора необходимо нажать кнопку
«Read» (Считать). После получения данных из удаленного прибора в форму будут
записаны данные, как показано на рисунке ниже. При нажатии кнопки «Write» (За-
пись) измененные параметры будут записываться в прибор.
Для дистанционного управления регистраторами прибора необходимо нажать на
узел «Recorder» (Регистратор), как показано на рисунке ниже. Пользователь мо-
жет выбрать любой из регистраторов прибора и настроить соответствующие па-
раметры. Описание конкретных параметров настройки регистратора приводится в
соответствующем разделе настоящего руководства. При нажатии кнопки «Write»
(Запись) измененные параметры будут записываться в прибор.
