Измерительный прибор 2883 Energy Master Методы регистрации и подключение
прибора

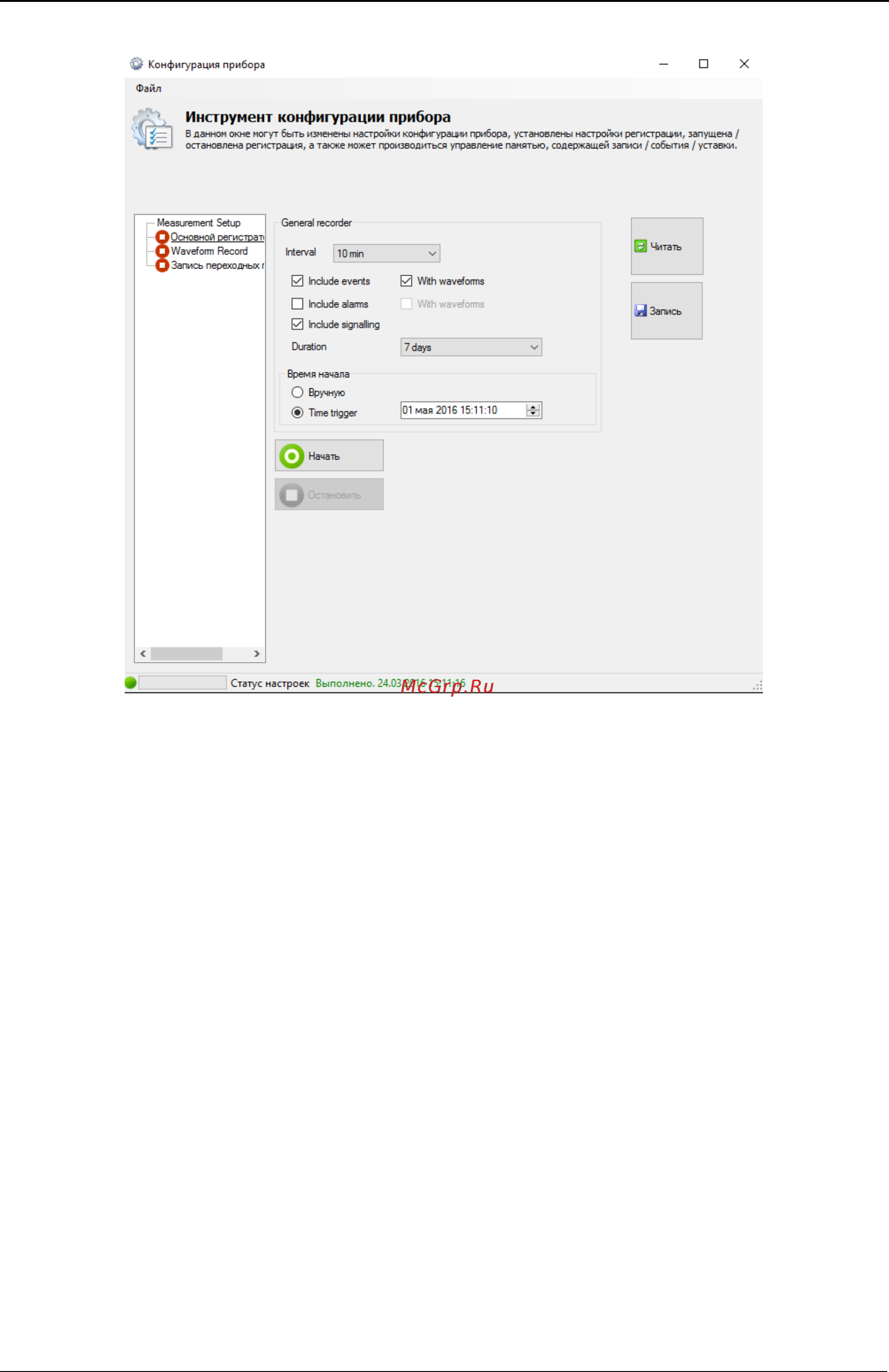

Рисунок 4.28: Конфигурация удаленного регистратора
При нажатии на кнопку «Start» (Пуск) прибор будет запускать выбранный реги-
стратор таким же образом, как пользователь запускает регистратор непосред-
ственно на приборе. Значок зеленого цвета указывает, что регистратор активен;
значок красного цвета указывает, что регистратор остановлен.
Кроме того, PowerView v3.0 будет блокировать изменение параметров в процессе
записи. Запись прекращается при нажатии кнопки «Stop» (Останов) или заверша-
ется автоматически при выполнении соответствующих условий, например, по ис-
течении заданного периода времени или после захвата события. Нажатием кноп-
ки «Read» (Считать) можно получить информацию о состоянии прибора в любой
момент.
140
