Измерительный прибор 2883 Energy Master Эксплуатация прибора
ПА).
F2
Фильтрует события по типу:
DIP INT SWELL
Показывает все типы событий.
DIP(ПРОВАЛ)
INT SWELL
Показывает только провалы.
DIP
INT(ПРЕРЫВ.)
SWELL
Показывает только прерывания.
DIP INT
SWELL(ПЕРЕН
АПР.)
Показывает только перенапряжения.
F3
Фильтрует события по фазе:
1 2 3 T Показывает только события в фазе L1.
1 2 3 T Показывает только события в фазе L2.
1 2 3 T Показывает только события в фазе L3.
1
2 3
T
Показывает события во всех фазах.
12
23 31 T
Показывает только события в фазах L12.
12
23
31 T
Показывает только события в фазах L23.
12 23 31 T Показывает только события в фазах L31.
12 23 31 T Показывает события во всех фазах.

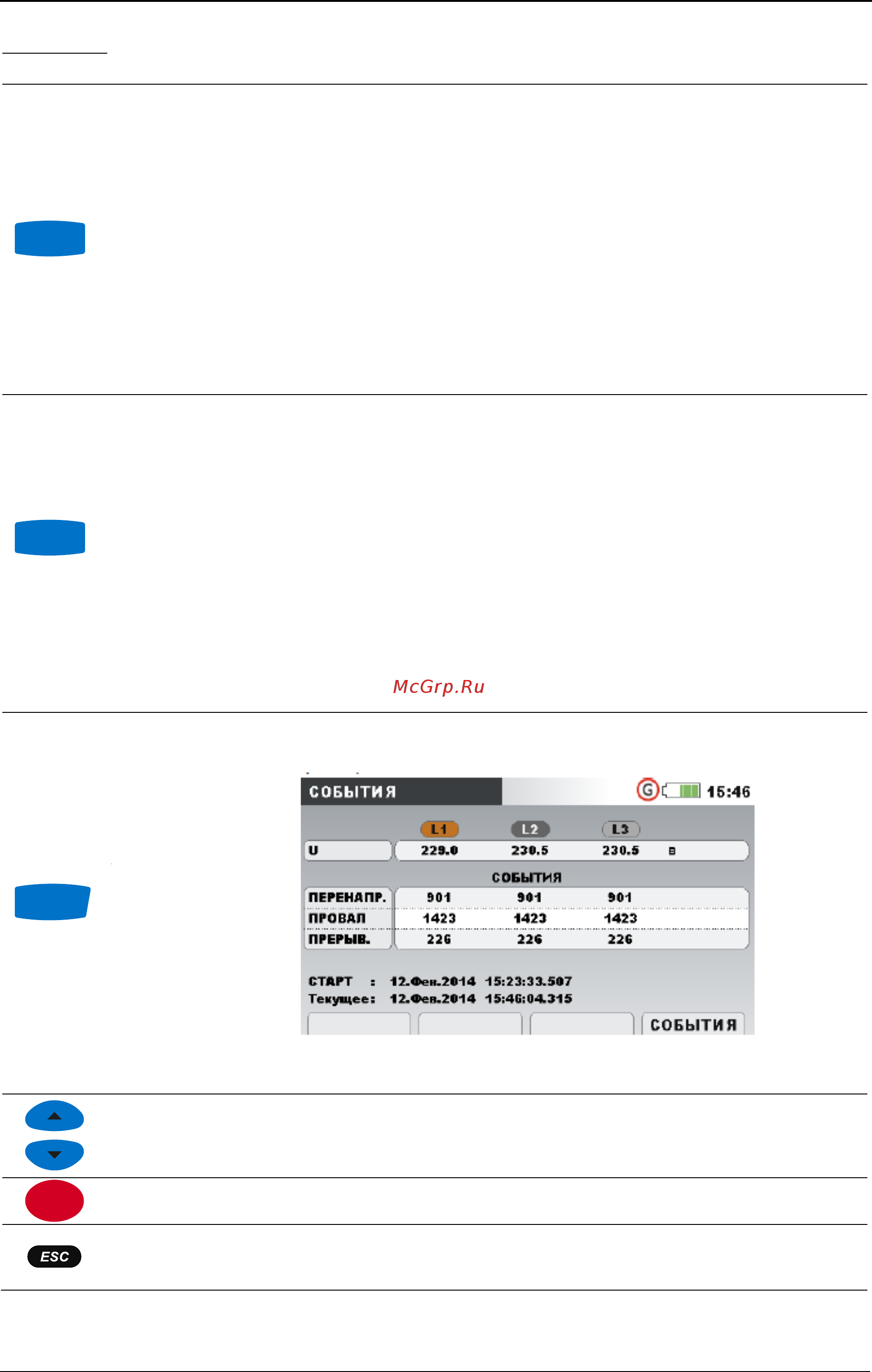

F4
STAT (СТАТ)
Показывает сводную информацию по событиям (по
типам и фазам).
EVENTS (СО-
БЫТИЯ)
Возврат к представлению «EVENTS» (СОБЫТИЯ).
Выбор события.
ENTER
Вход в окно сведений о событии.
Возврат к экрану представления таблицы событий по фазам.
Возврат в подменю «RECORDERS» (РЕГИСТРАТОРЫ).
85
