Измерительный прибор 2883 Energy Master Эксплуатация прибора

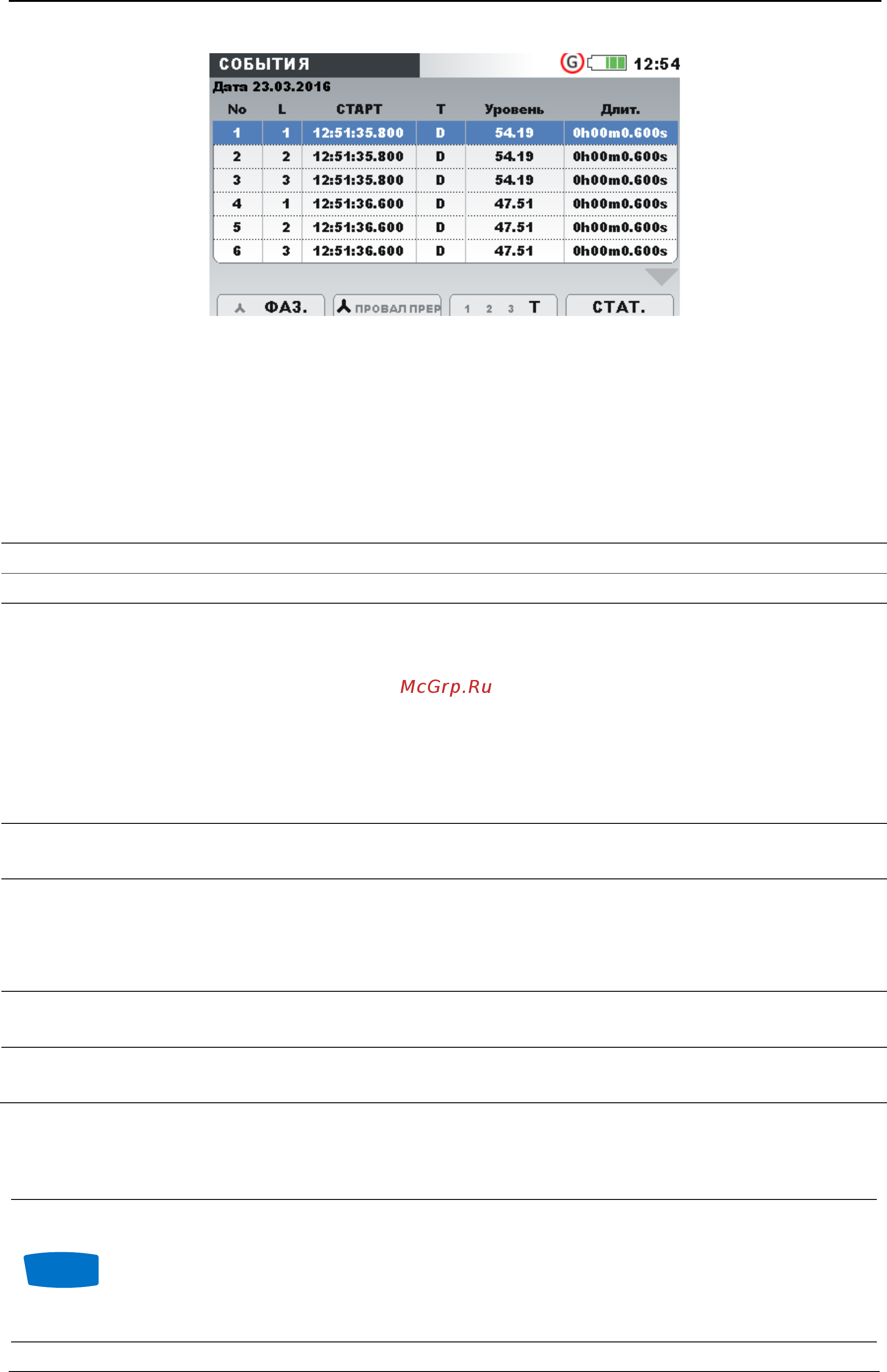

Рисунок 3.49: Экраны событий напряжения
Также пользователь может просматривать сведения о каждом отдельном собы-
тии, связанном с напряжением, и статистические данные о всех событиях. В ста-
тистике отображаются счетчики для каждого типа событий по фазам.
Таблица 3.58: Символы и сокращения, используемые на экране прибора
Date (дата)
Дата возникновения выбранного события
№
Унифицированный (идентификационный) номер события
L
Указывает значение фазного или линейного напряжения, при
котором возникло событие:
1 – событие в фазе U
1
2 – событие в фазе U
2
3 – событие в фазе U
3
12 – событие с напряжением U
12
23 – событие с напряжением U
23
31 – событие с напряжением U
31
Start (СТАРТ)
Время начала события (момент, когда среднеквадратическое
значение U
Rms(1/2)
первый раз пересекает пороговое значение).
T
Указывает тип события или переходного процесса:
D – Провал
I – Прерывание
S – Перенапряжение
Level (Уро-
вень)
Минимальное или максимальное значение в событии провала
(U
Dip
), прерывания (U
Int
), перенапряжения (U
Swell
)
Duration (Дли-
тельность)
Длительность события.
Таблица 3.59: Кнопки на экранах фазового просмотра таблицы событий
F1
PH
Показывает групповое представление. Нажмите,
чтобы переключиться на представление «PHASE»
(ФАЗА).
PH (ФАЗ)
Показывает представление фазы. Нажмите, чтобы
переключиться на представление «GROUP» (ГРУП-
84
