Измерительный прибор 2883 Energy Master Введение
±DPF
+
totcap
мой последовательности.
Знак минус указывает на генерируемую электроэнер-
гию, а знак плюс – на потребляемую электроэнергию.
Суффикс ind/cap представляет индуктив-
ный/емкостной характер цепи. См. определение в
5.1.5.
DPF
+
totind
±
DPF
+
totcap
±

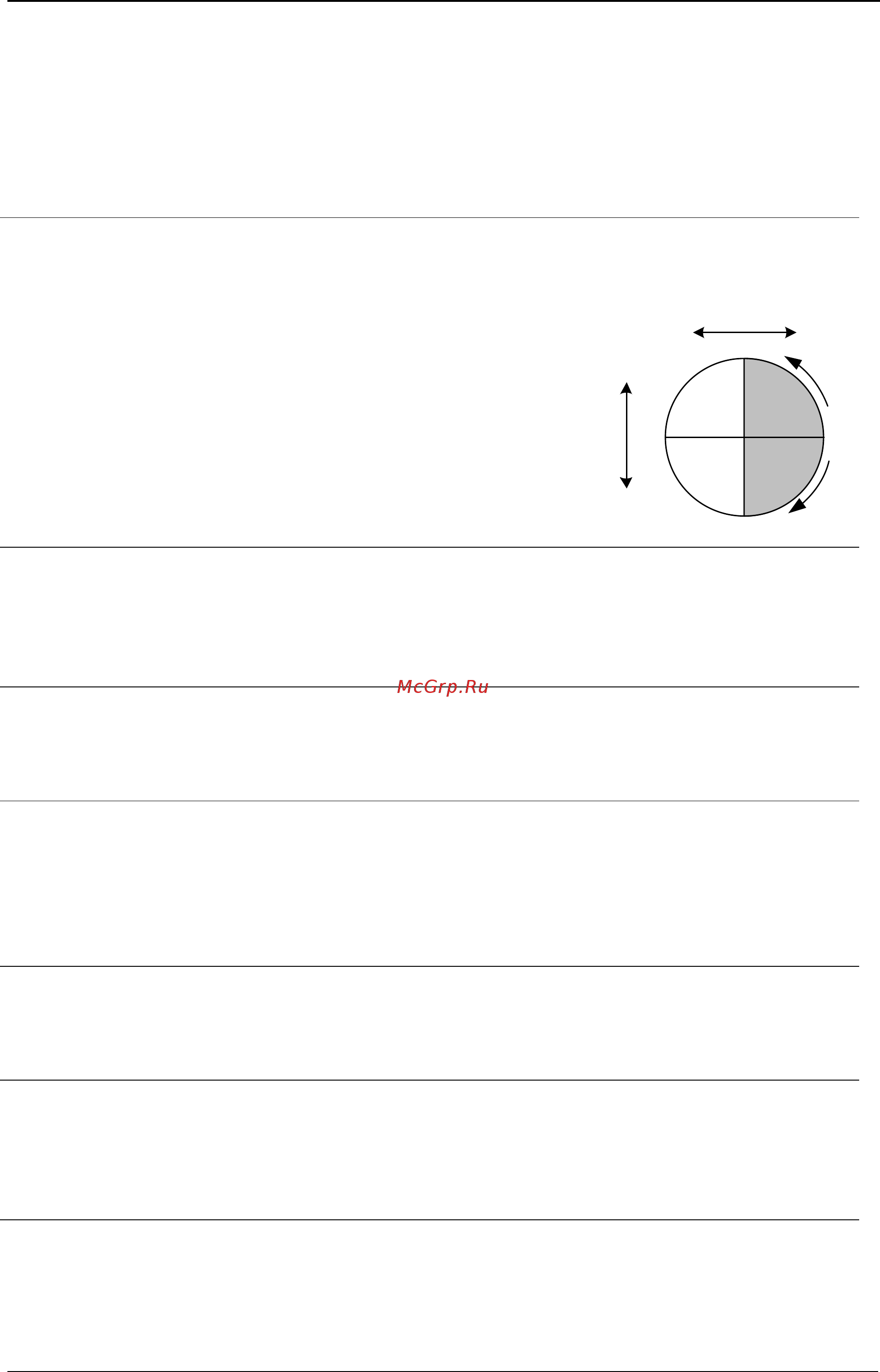

Зарегистрированный суммарный коэффициент эф-
фективной основной мощности.
Знак минус указывает на генерируемую электроэнер-
гию, а знак плюс – на по-
требляемую электроэнер-
гию. Суффикс ind/cap пред-
ставляет индуктив-
ный/емкостной характер це-
пи. Данный параметр реги-
стрируется по отдельности,
как показано на рисунке. См.
определение в 5.1.5.
Dı
Мощность искажений фазного тока, включая Dı
p
(мощность искажений тока фазы р). В разделе 5.1.5
:
Измерение мощности (соответствие стандарту IEEE
1459-2010) приводится соответствующее определе-
ние.
Deı
tot
Суммарная эффективная мощность искажений тока.
В разделе 5.1.5: Измерение мощности (соответствие
стандарту IEEE 1459-2010) приводится соответству-
ющее определение.
DH
Мощность нелинейных искажений синусоидальности
фаз, включая DH
p
DHp (мощность нелинейных иска-
жений синусоидальности фазы р) В разделе 5.1.5
:
Измерение мощности (соответствие стандарту IEEE
1459-2010) приводится соответствующее определе-
ние.
DeH
Суммарная эффективная мощность нелинейных ис-
кажений синусоидальности. В разделе 5.1.5: Измере-
ние полной неосновной мощности приводится соот-
ветствующее определение.
Dᴠ
Мощность искажений фазного напряжения, в том
числе Dᴠ
p
(мощность искажений напряжения фазы р).
В разделе 5.1.5: Измерение мощности (соответствие
стандарту IEEE 1459-2010) приводится соответству-
ющее определение.
Deᴠ
tot
Суммарная эффективная мощность искажений
напряжения. В разделе 5.1.5: Измерение мощности
(соответствие стандарту IEEE 1459-2010) приводится
соответствующее определение.
270
0
Опережение
Отставание
180
0
90
0
0
0
+P-P
-Q
+Q
I
II
III IV
DPF
+
totind+
DPF
+
totcap+
DPF
+
totcap-
DPF
+
totind-
12
