Измерительный прибор 2883 Energy Master Техническое обслуживание

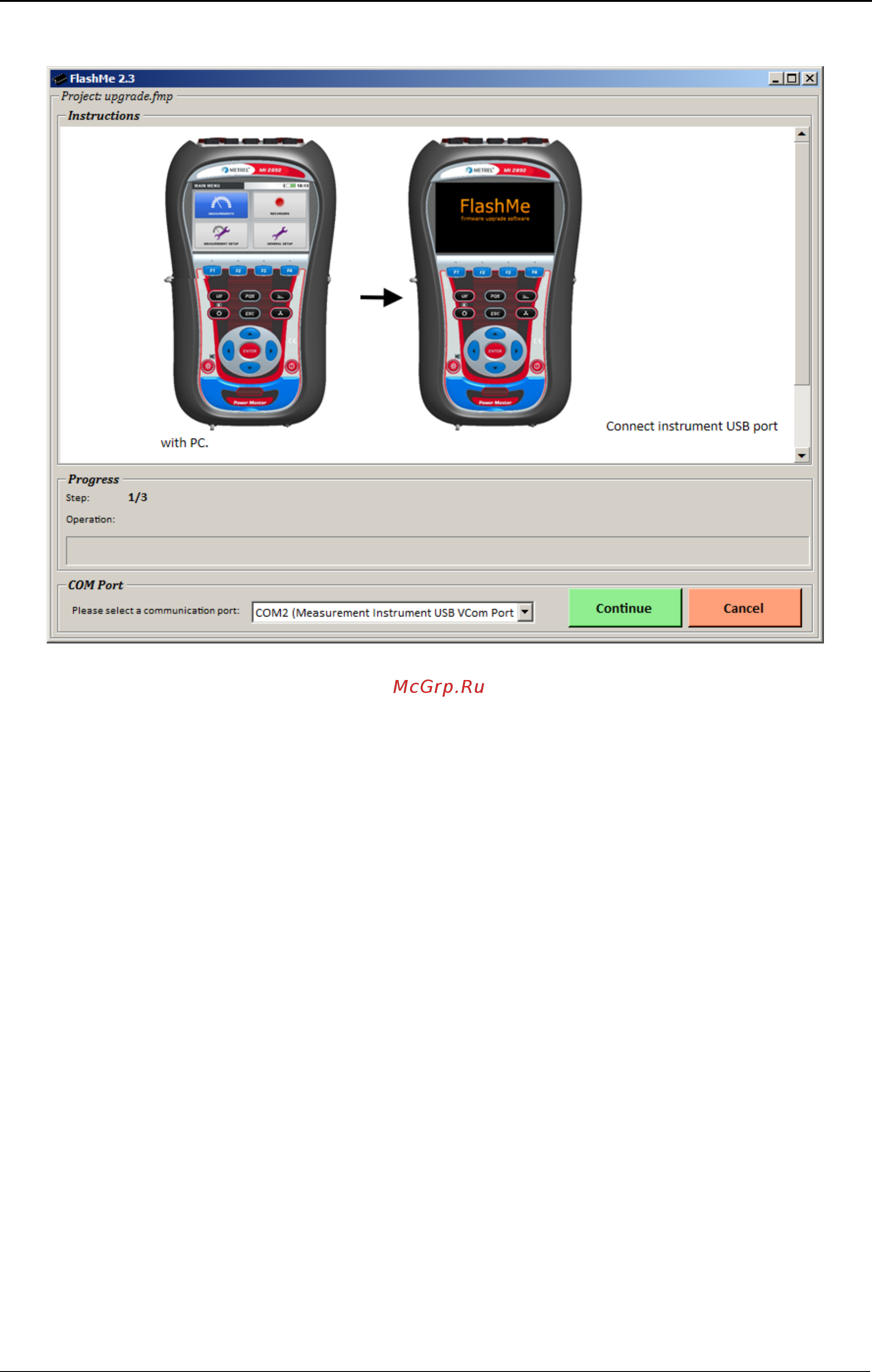

Рисунок 7.9: Экран конфигурации приложения FlashMe
8. Начинается процесс обновления ПО прибора. Дождитесь завершения всех
операций обновления. Не рекомендуется прерывать этот этап, в противном
случае прибор будет работать некорректно. Если во время обновления воз-
ник сбой, обратитесь к местному дистрибьютору или в представительство
компании Metrel. Мы будет рады оказать помощь в решении проблемы.
199
