Измерительный прибор 2883 Energy Master Техническое обслуживание
5. Если в приборе установлена старая версия микроПО, программа PowerView
сообщит о доступности новой версии микроПО. Чтобы продолжить проце-
дуру, нажмите кнопку Yes (да).

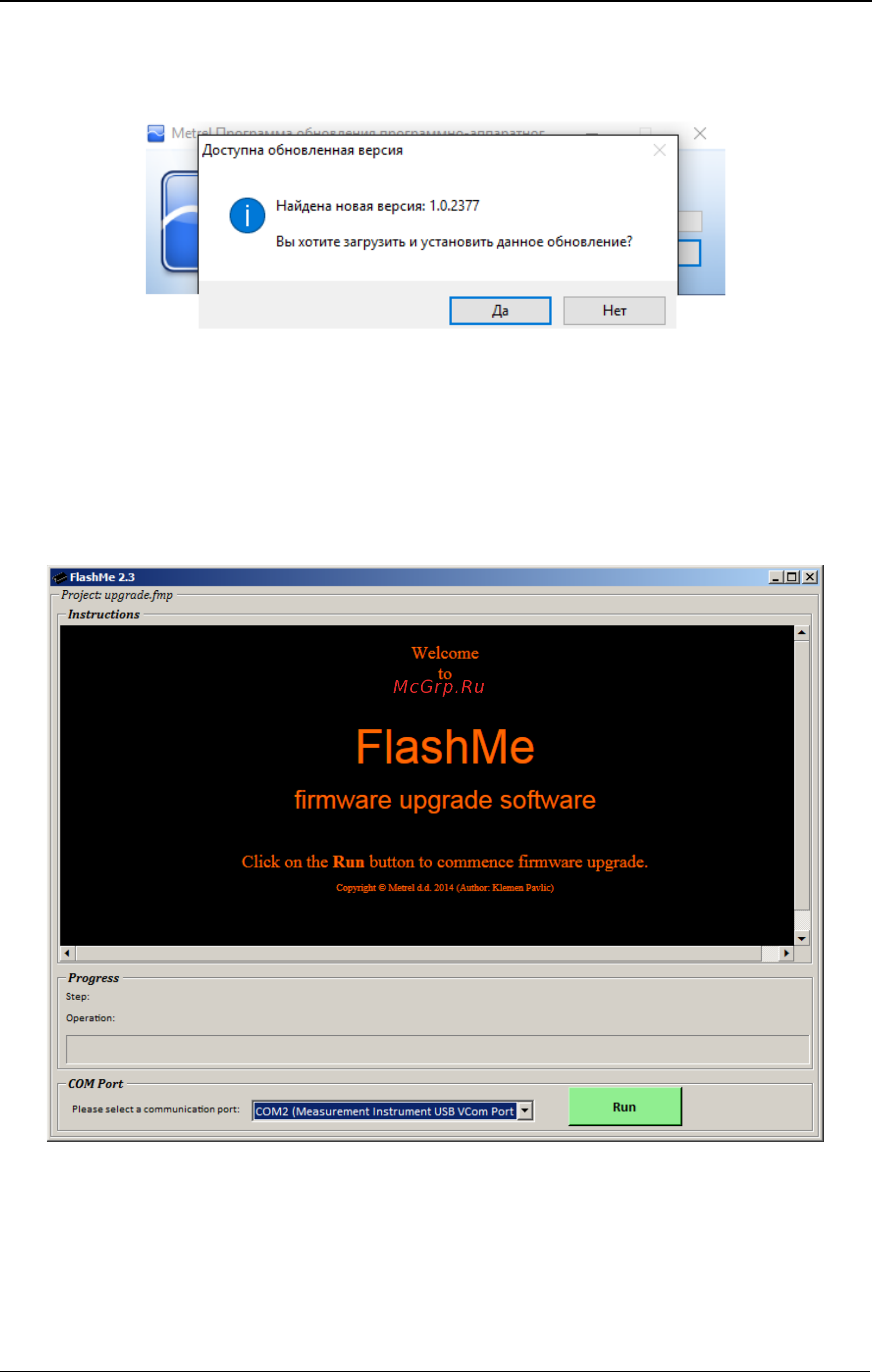

Рисунок 7.7: Новая версия микроПО доступна для загрузки.
6. После загрузки обновления запускается приложение FlashMe. Это приложе-
ние выполняет обновление микроПО прибора. Чтобы продолжить процеду-
ру, нажмите кнопку Run (пуск).
Рисунок 7.8: Программа обновления микроПО FlashMe
7. Приложение FlashMe автоматически определяет прибор Power Master, ко-
торый отображается в окне выбора СОМ-порта. В некоторых случаях поль-
зователь должен вручную указать приложению FlashMe номер СОМ-порта,
к которому подключен прибор. Чтобы продолжить, нажмите кнопку Continue
(продолжить).
198
