Измерительный прибор 2883 Energy Master Техническое обслуживание

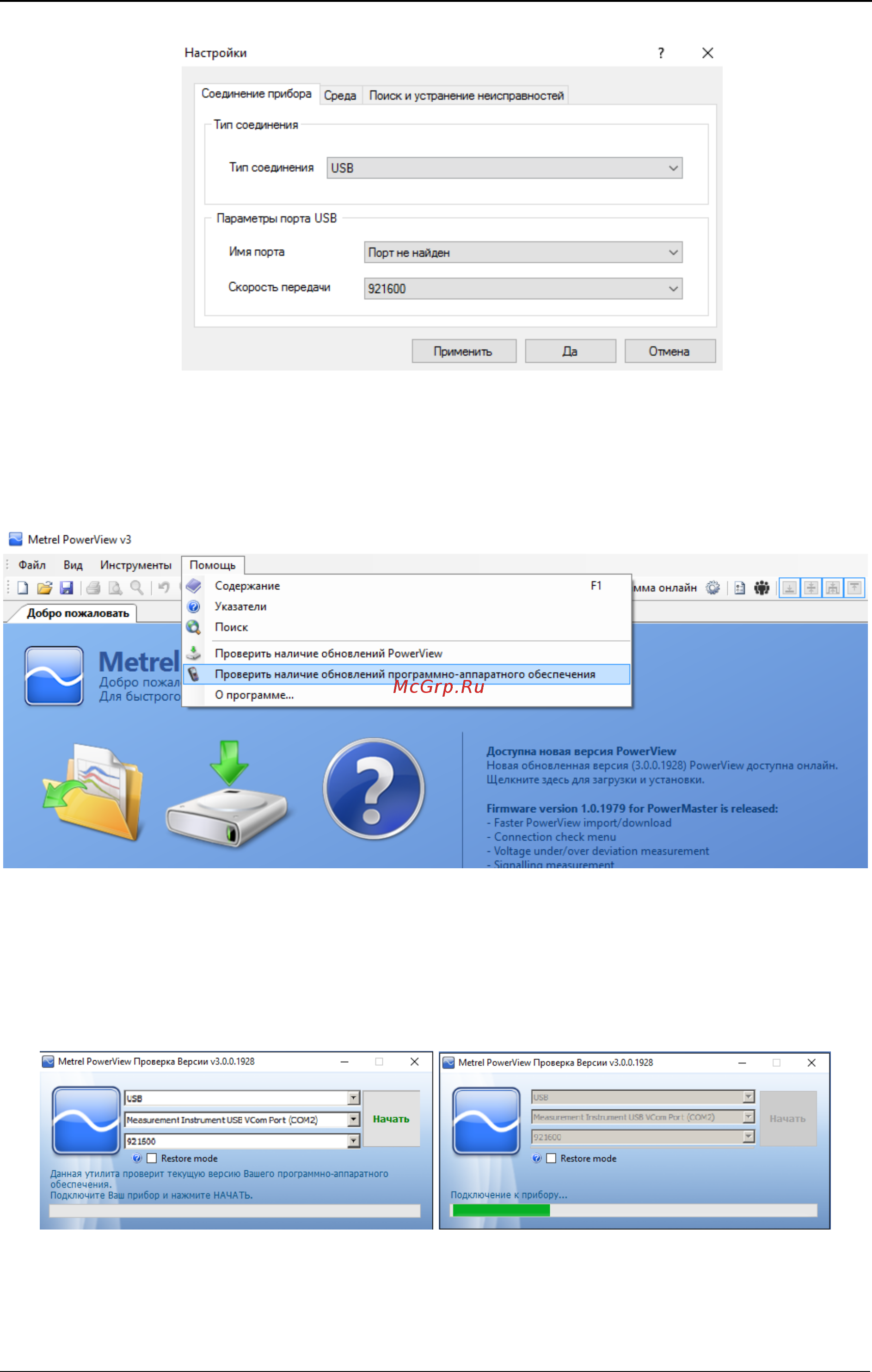

Рисунок 7.4: Выбор связи USB
3. Выберите меню Help (справка) Check for Firmware updates (проверить об-
новления микроПО).
Рисунок 7.5: Меню проверки микроПО
4. На экране отобразится окно функции проверки версии. Нажмите кнопку Start
(запуск).
Рисунок 7.6: Меню проверки микроПО
197
