Измерительный прибор 2883 Energy Master Эксплуатация прибора

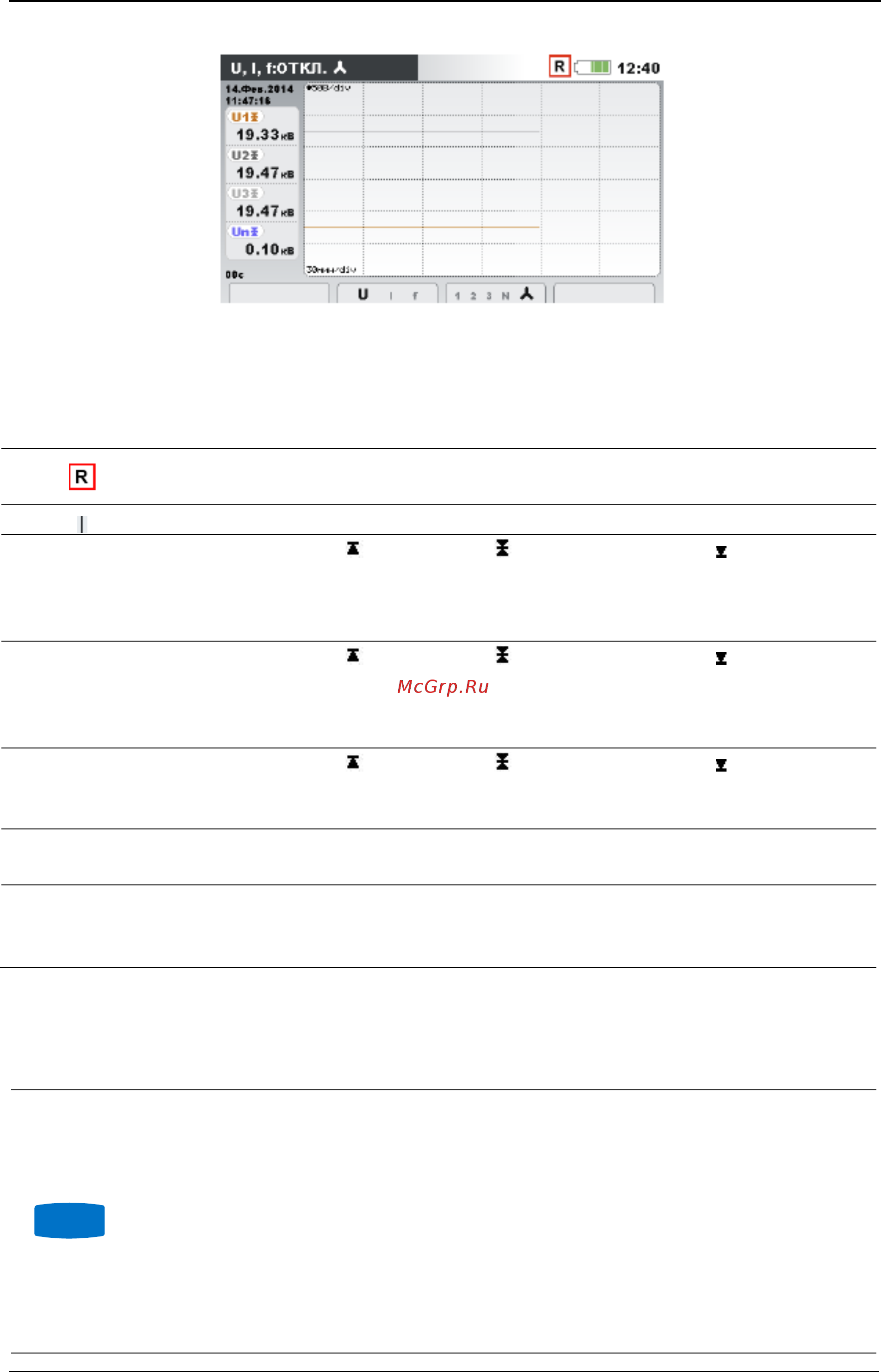

Рисунок 3.54: Просмотр отклонений напряжения, тока и частоты на реги-
страторе
Таблица 3.68: Символы и сокращения, используемые на экране прибора
Вызов списка памяти. Показываемый экран вызывается из памя-
ти.
Указывает положение курсора на графике.
U1, U2, U3:
Максимальное ( ), среднее ( ) и минимальное ( ) записанное
среднеквадратическое значение фазного напряжения U
1Rms
,
U
2Rms
, U
3Rms
,
за интервал времени, выбранный с помощью курсо-
ра.
U12, U23,
U31:
Максимальное ( ), среднее ( ) и минимальное ( ) записанное
среднеквадратическое значение линейного напряжения U
12Rms
,
U
23Rms
, U
31Rms
за интервал времени, выбранный с помощью курсо-
ра.
Ip:
Максимальное ( ), среднее ( ) и минимальное ( ) записанное
среднеквадратическое значение тока I
1Rms
, I
2Rms
, I
3Rms
, I
NRms
за ин-
тервал времени, выбранный с помощью курсора.
38 м 00 с
Положение курсора на оси времени по отношению к времени
начала записи.
14 фев 2014
г.
11:47:16
Время в точке установки курсора.
Таблица 3.69: Кнопки на экранах отклонений напряжения, тока и частоты на
регистраторе
F2
Выбор между следующими опциями:
U I f U,I U/I Показывает отклонения напряжения.
U I f U,I U/I Показывает отклонения тока.
U I f U,I U/I Показывает отклонения частоты.
U I f U,I U/I
Показывает отклонения напряжения и тока (одномодо-
вый режим).
U I f U,I U/I
Показывает отклонения напряжения и тока (двухмодо-
вый режим).
