Измерительный прибор 2883 Energy Master Эксплуатация прибора

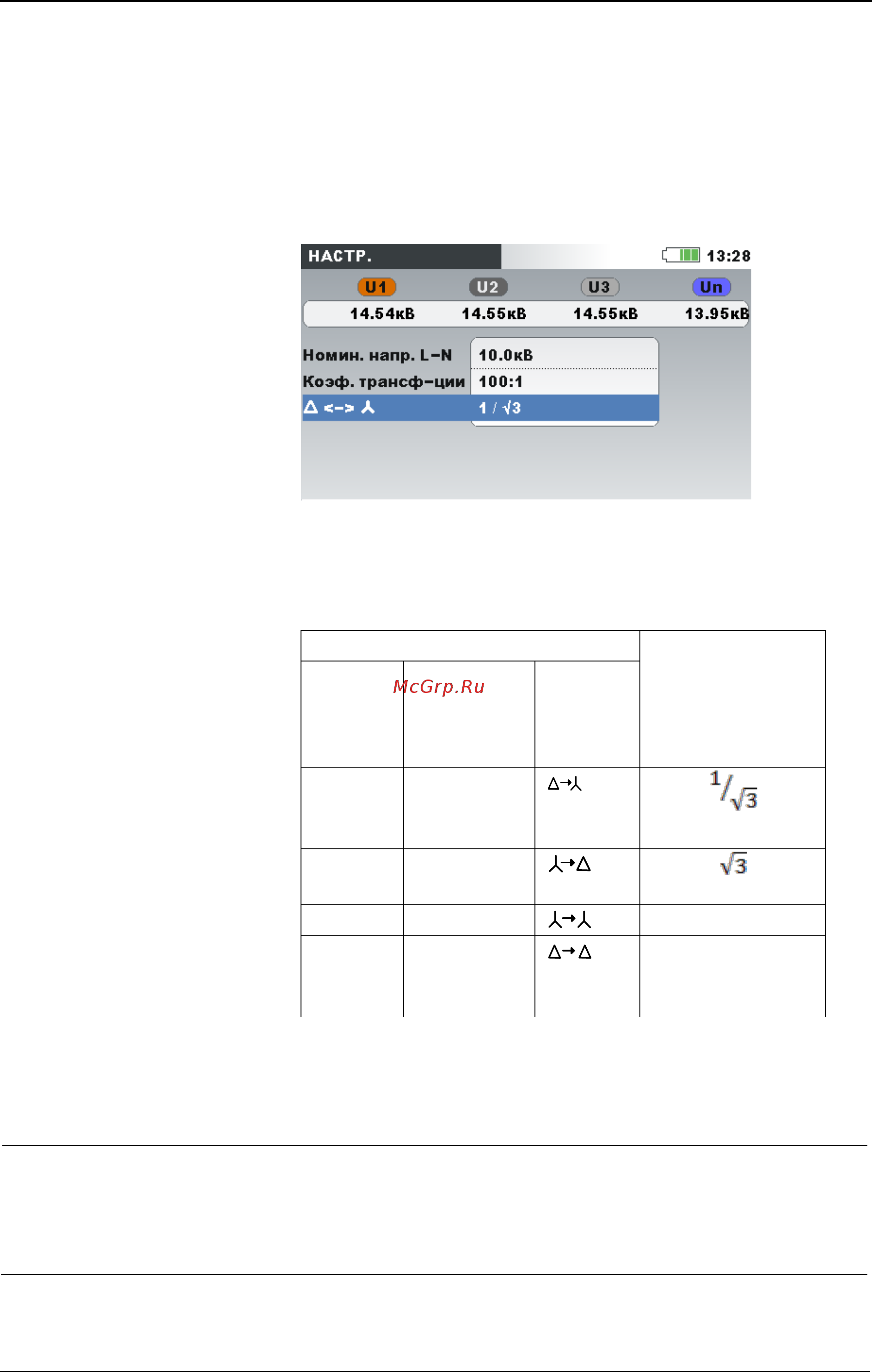

Таблица 3.74: Описание меню настройки подключения
Nominal voltage (Номи-
нальное напряжение)
Установка номинального напряжения. Установка
напряжения в соответствии с сетевым напряжением.
Если напряжение измеряется на трансформаторе
напряжения, для настройки параметров трансфор-
матора следует нажать «ENTER» (ВВОД):
Voltage ratio (коэфф. трансформации): Коэффи-
циент трансформации трансформатора напряжения
Δ ↔ :
Тип трансформатора
Дополнитель-
ный коэффи-
циент транс-
формации
Пер-
вичная
обмот-
ка
Вторичная
обмотка
Символ
Тре-
уголь-
ник
Звезда
Звезда
Треуголь-
ник
Звезда
Звезда
1
Тре-
уголь-
ник
Треуголь-
ник
1
Примечание. Прибор обеспечивает высокую точ-
ность измерений в диапазоне до 150% от выбранно-
го номинального напряжения.
Phase Curr. Clamps (Фа-
зовые клещи)
Neutral Curr. Clamps
(Клещи нейтрали)
Выбор токовых клещей для измерения фазных то-
ков.
98
