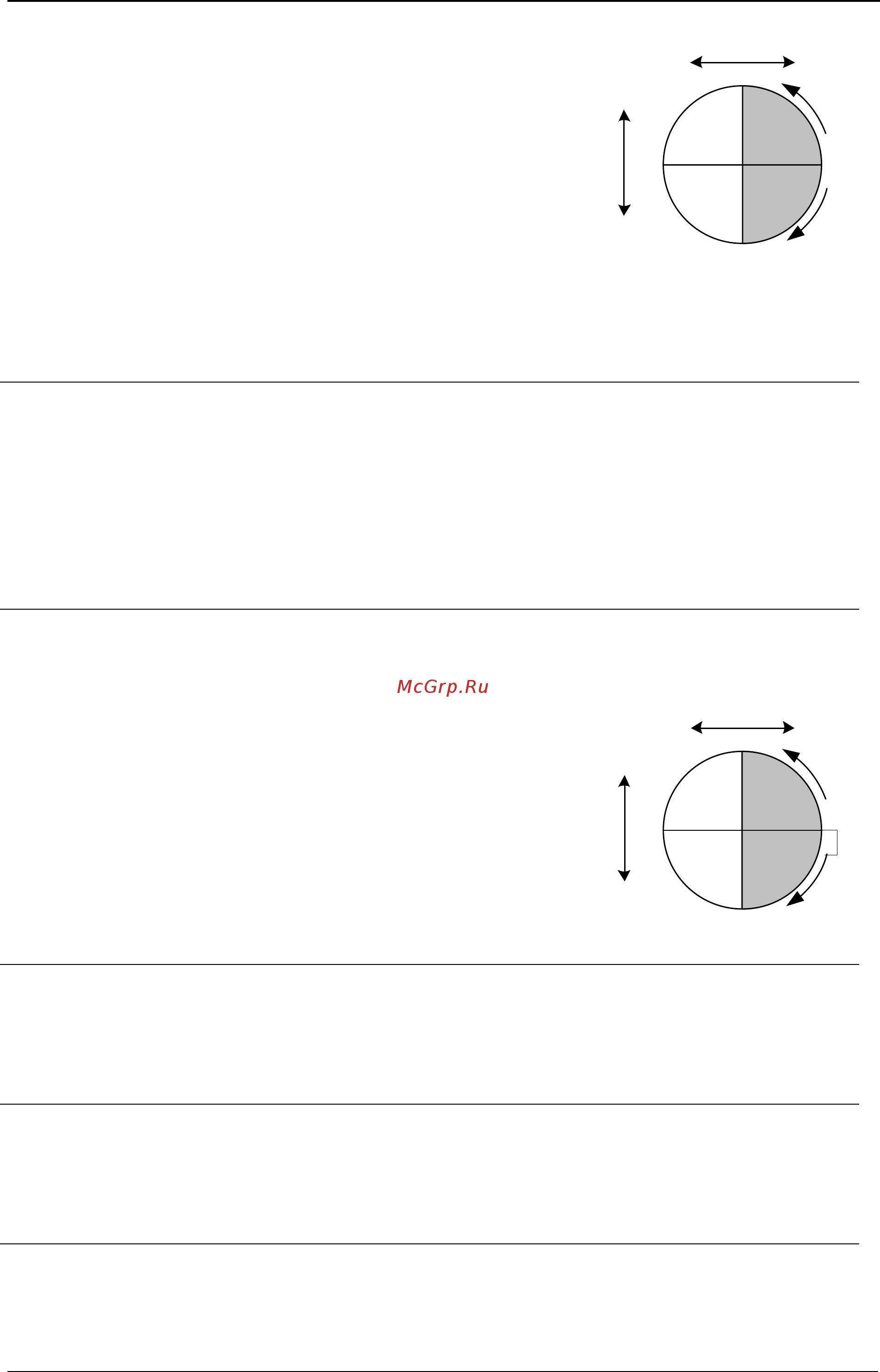

Измерительный прибор 2883 Energy Master Введение
PF
ind
±
PF
cap
±
Зарегистрированный ко-
эффициент объединенной
(основной и неосновной)
мощности.
Знак минус указывает на
генерируемую электроэнер-
гию, а знак плюс – на по-
требляемую электроэнер-
гию. Суффикс ind/cap представляет индуктив-
ный/емкостной характер цепи. Данный параметр ре-
гистрируется по отдельности для каждого квадранта,
как показано на рисунке.
±PFe
totind
±PFe
totcap
Мгновенный суммарный эффективный коэффициент
объединенной мощности (основной и неосновной
гармоник).
Знак минус указывает на генерируемую электроэнер-
гию, а знак плюс – на потребляемую электроэнергию.
Суффикс ind/cap представляет индуктив-
ный/емкостной характер цепи. См. определение в
5.1.5.
PFe
totind
±
PFe
totcap
±
Зарегистрированный суммарный эффективный ко-
эффициент объединенной мощности (основной и не-
основной гармоник).
Знак минус указывает на ге-
нерируемую электроэнер-
гию, а знак плюс – на по-
требляемую электроэнер-
гию. Суффикс ind/cap пред-
ставляет индуктив-
ный/емкостной характер це-
пи. Данный параметр реги-
стрируется по отдельности
для каждого квадранта, как показано на рисунке.
P
lt
Длительная доза фликера в фазе (2 часа), включая
P
ltpg
(длительную дозу фликера напряжения между
фазами р и g) и P
ltp
(длительную дозу фликера
напряжения между фазой р и нейтралью). См. опре-
деление в 5.1.9.
P
st
Кратковременная доза фликера (10 минут), включая
P
stpg
(кратковременную дозу фликера напряжения
между фазами р и g) и P
stp
(дозу фликера напряжения
между фазой p и нейтралью). См. определение в
5.1.9.
P
st(1min)
Кратковременная доза фликера (1 минут), включая
P
st(1min)pg
(кратковременную дозу фликера напряжения
между фазами р и g) иP
st(1min)p
(дозу фликера напря-
жения между фазой p и нейтралью). См. определение
270
0
PFind
+
PFcap
+
PFcap
-
PFind
-
180
0
90
0
0
0
+P-P
-
Q
+
Q
I
II
III IV
Отставание
Опережение
270
0
PFe
totind
+
PFe
totcap
+
PFe
totcap
-
PFe
totind
-
180
0
90
0
0
0
+
P-
P
-
Q
+Q
I
II
III
IV
Отставание
Опережение
16
