Измерительный прибор 2883 Energy Master Эксплуатация прибора

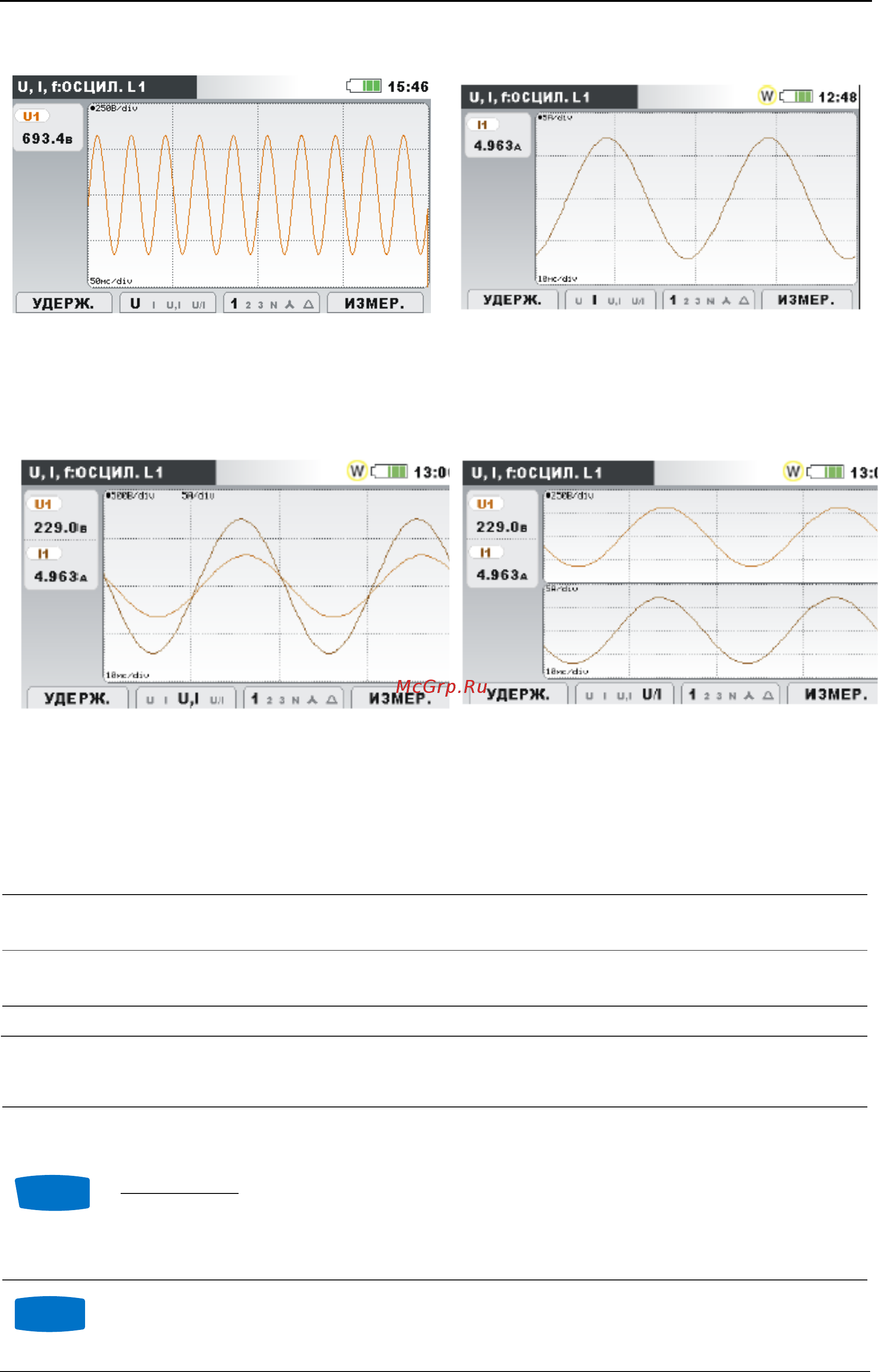

Рисунок 3.12: Только форма кривой
напряжения
Рисунок 3.13: Только форма кривой
тока
Рисунок 3.14: Форма кривых напряже-
ния и тока (одномодовый режим)
Рисунок 3.15: Форма кривых напряже-
ния и тока (двухмодовый режим)
Таблица 3.8: Символы и сокращения, используемые на экране прибора
U1, U2, U3
Истинное эффективное значение фазного напряжения: U
1
,
U
2
,
U
3
U12, U23, U31
Истинное эффективное значение междуфазного (линейного)
напряжения: U
12
,
U
23
,
U
31
I1, I2, I3, In
Истинное эффективное значение тока: I
1
,
I
2
,
I
3
,
I
N
Таблица 3.9: Кнопки на экранах области
F1
HOLD
(УДЕР-
ЖАНИЕ)
Удержание измерения на экране.
RUN
(ЗА-
ПУСК)
Запуск удерживаемого измерения.
F2
Выбор отображаемой формы кривой:
U I U,I U/I Показывает форму кривой напряжения.
34
