Измерительный прибор 2883 Energy Master Эксплуатация прибора

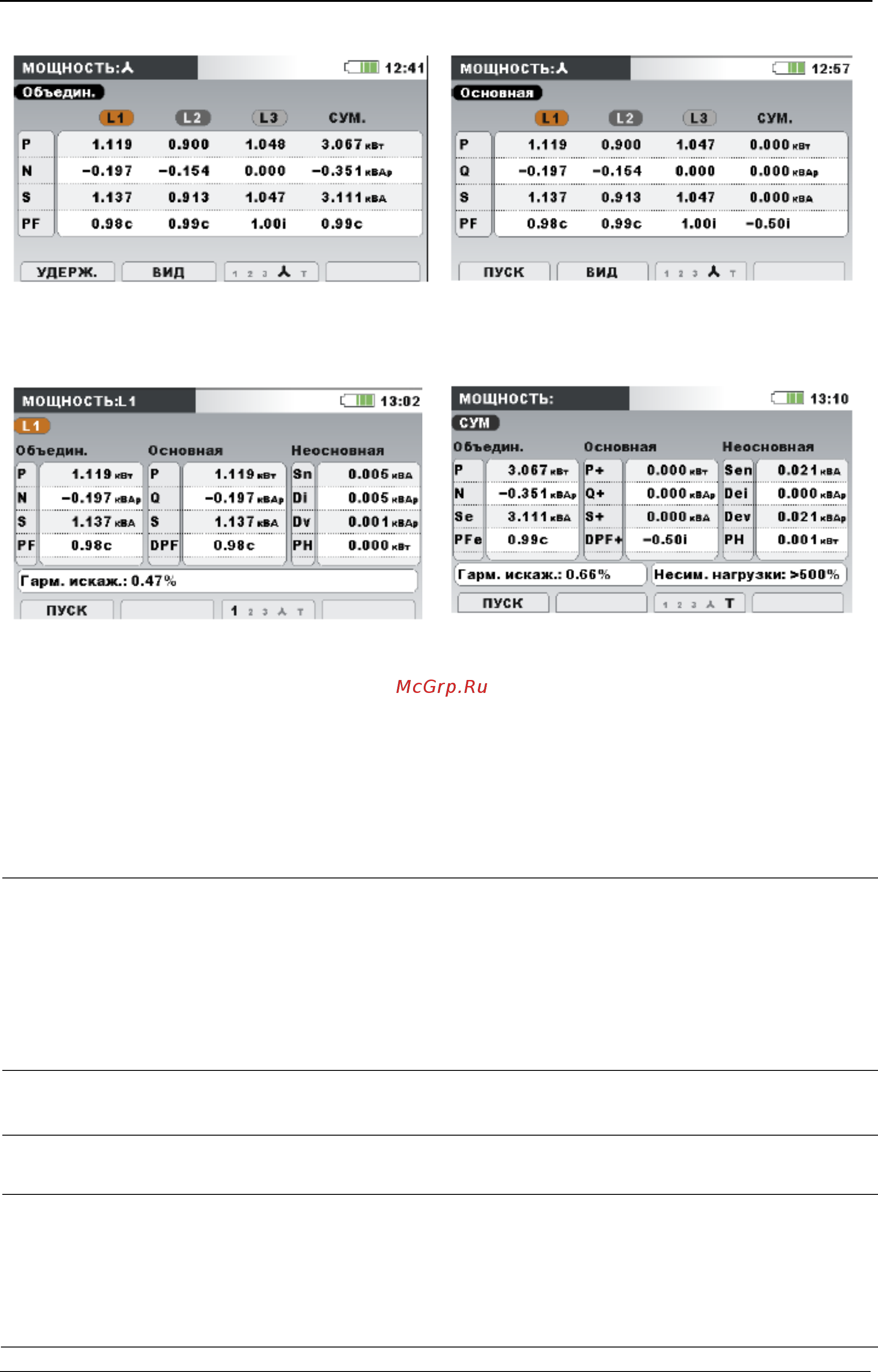

Рисунок 3.22: Сводная информация об
измерении мощности (объединенной)
Рисунок 3.23: Сводная информация об
измерении мощности (основная гар-
моника)
Рисунок 3.24: Подробные данные из-
мерения мощности в фазе L1
Рисунок 3.25: Подробные данные из-
мерения полной мощности
Описание символов и аббревиатур, используемых на экранах POWER (METER)
[МОЩНОСТЬ (ИЗМЕРИТЕЛЬНЫЙ ПРИБОР)], приведено в таблице ниже.
Таблица 3.12: Символы и аббревиатуры, отображаемые на экранах (см. раздел
5.1.5) – мгновенные значения
Р
В зависимости от положения экрана:
В столбце Combined (объединенная): Объединенная (ос-
новная и неосновная гармоники) активная мощность (±P
1
,
±P
2
, ±P
3
, ±P
tot
,)
В столбце Fundamental (основная): Активная основная
мощность фазы (±Pfund
1
, ±Pfund
2
, ±Pfund
3
)
N
Объединенная (основная и неосновная гармоники) неактив-
ная мощность (±N
1
, ±N
2
, ±N
3
, ±N
tot
,)
Q
Реактивная основная мощность фазы (±Qfund
1
, ±Qfund
2
,
±
Qfund
3
)
S
В зависимости от положения экрана:
В столбце Combined (объединенная): Объединенная (ос-
новная и неосновная гармоники) полная мощность фазы (S
1
,
S
2
, S
3
)
В столбце Fundamental (основная): Активная мощность фа-
39
