Измерительный прибор 2883 Energy Master Эксплуатация прибора
МЭК 61000-4-30. Для каждого сигнального события прибор осуществляет захват
кривой, которую можно просмотреть с помощью ПО PowerView.

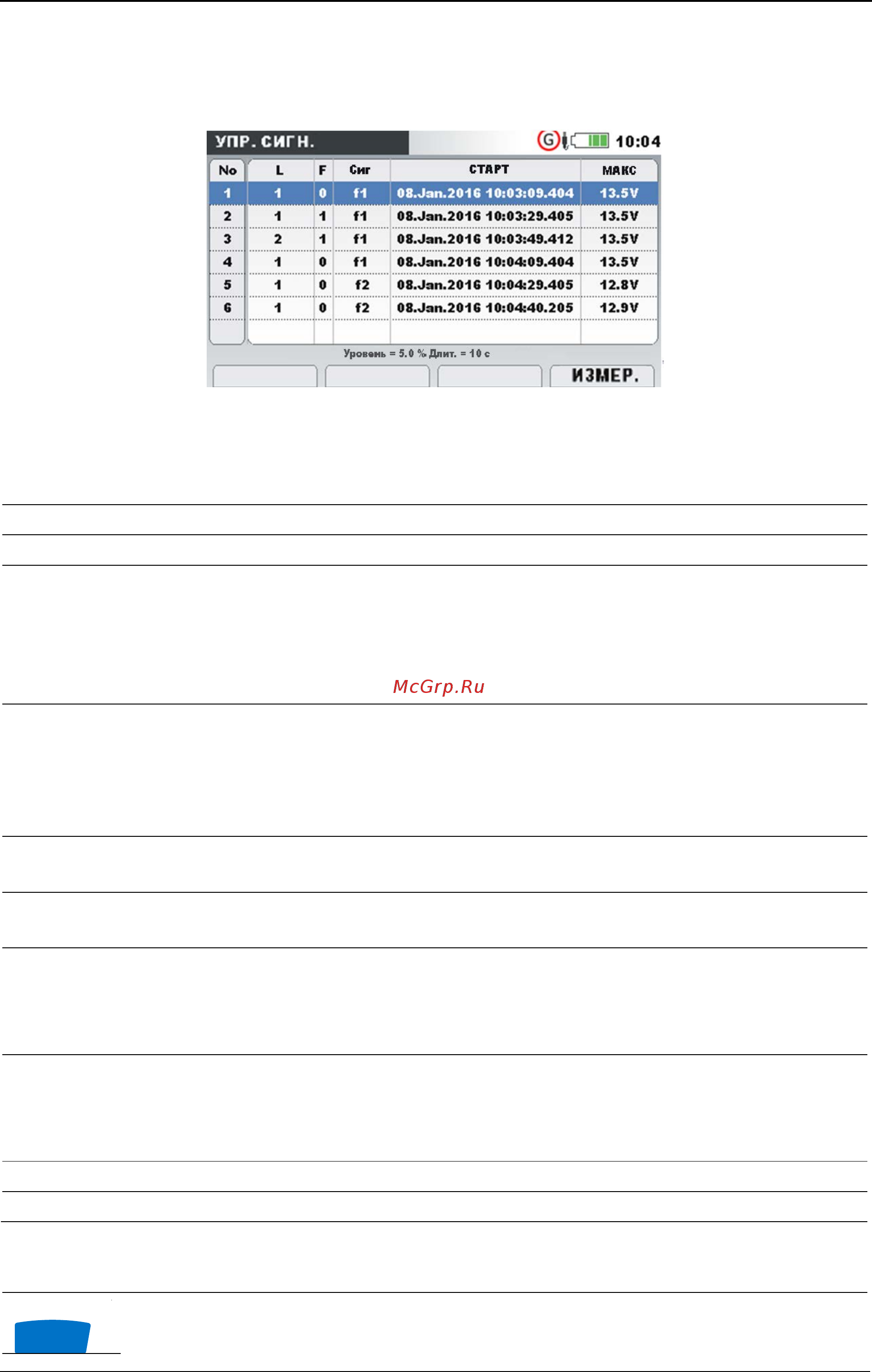

Рисунок 3.45: Экран таблицы сигналов
Таблица 3.52: Символы и сокращения, используемые на экране прибора
№
Номер сигнального события
L
Фазы, в которых возникло сигнальное событие
F
Индикация флага
• 0 – на интервалах отсутствуют флаги
• 1 - по крайней один из интервалов внутри заре-
гистрированной сигнальной части отмечен фла-
гом
Sig (Сиг)
Частота, на которой возник сигнал, определяется как
«Sign. 1» (f1), а частота «Sign. 2» (f2) в меню
SIGNALLING SETUP (НАСТРОЙКА ПЕРЕДАЧИ СИГ-
НАЛОВ). Более подробные сведения приводятся в
3.19.4.
START (СТАРТ)
Момент времени, когда наблюдаемое сигнальное
напряжение пересекло граничное значение.
MAX (МАКС)
Максимальный уровень напряжения, записанное ре-
гистратором во время сигнальных событий
Level (Уровень)
Пороговый уровень в процентах от номинального
напряжения Un, определяемое в меню SIGNALLING
SETUP (НАСТРОЙКА ПЕРЕДАЧИ СИГНАЛОВ) Более
подробные сведения приводятся в 3.19.4.
Duration (Длит.)
Продолжительность захваченной кривой, определяе-
мое в меню SIGNALLING SETUP (НАСТРОЙКА ПЕ-
РЕДАЧИ СИГНАЛОВ). Более подробные сведения
приводятся в 3.19.4.
f1
1
-я
наблюдаемая сигнальная частота.
f2
2
-я
наблюдаемая сигнальная частота.
Таблица 3.53: Кнопки на экране передачи сигналов (ТАБЛИЦА)
F4
METER
(ИЗМЕ-
Переключение в представление «METER» (ИЗМЕРИ-
ТЕЛЬНЫЙ ПРИБОР).
77
